概述

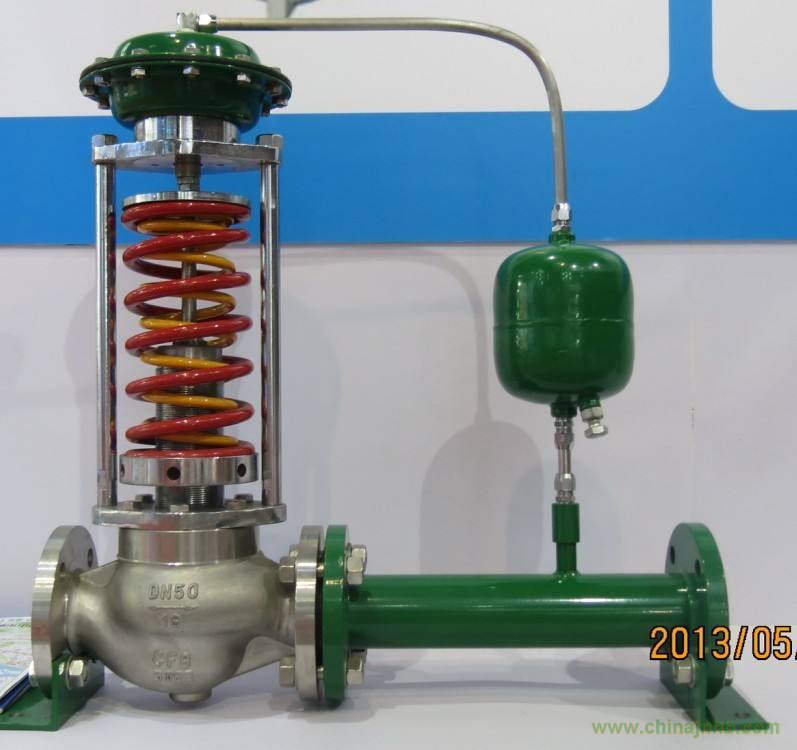

ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列調節閥作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。壓力分段調節從15~250KPa。可按需要組合滿足用戶工況要求。
標準規格
閥體型式：直通鑄造球型閥體
閥芯型式：快開型閥芯
公稱通徑：DN20 ~300 NPS3/4〞~12〞
公稱壓力：PN16 ~64 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
閥蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯
密 封 墊：金屬夾石墨密封
執行機構：薄膜自力式、活塞式自力式、
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
|
ZZY
|
結構形式
|
公稱壓力
|
閥體材質
|
作用方式
|
冷凝器
|
壓力調節范圍(KPa)
|
公稱通徑
|
|
Z系列自力式調節閥
|
P:單座自力式調節閥
M:套筒自力立式調節閥
|
PN16=16
CL150LB=150 LB
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
B:閥后壓力控制
K:閥前壓力控制
|
無：不帶
C：帶冷凝器
|
15~50 40~80 60~140 120~220
160~220 200~260 240~300
280~350 330~400 380~450
480~560 540~620 600~700
680~800 780~900 880~1000 950~1500 1000~2500
|
DN50= DN50
NPS2〞=NPS2〞
|
如：單座自力式調節閥，公稱壓力PN16，WCB材質，閥后調壓，不帶冷凝器，壓力范圍120-220KPa,口徑DN50
型號為：ZZYP-16C-B-120~220-DN50
|
性能及選用參數表
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數（KV）
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
額定行程（mm）
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
|
公稱壓力
|
PN 16、40、64 CLASS150LB~300LB
|
|
壓力調節范圍（Kpa）
|
15~50 40~80 60~140 120~220 160~220 200~260
240~300 280~350 330~400 380~450 480~560 540~620
600~700 680~800 780~900 880~1000 950~1500 1000~2500
*控制壓力盡量選擇在調節范圍中間值附件。
|
|
流量特性
|
快開
|
|
調節精度%
|
±5-10
|
|
使用溫度
|
-40℃≤不帶冷凝器≤200℃≤帶冷凝器≤350℃
|
|
允許泄漏量
|
硬密封（1/h）
|
單座：≤10-4閥額定容量（IV）級；套筒：≤5×10-4閥額定容量（II級）
|
|
軟密封（1/h）
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
11.10
|
16.0
|
|
減壓比
|
最大
|
10
|
|
最小
|
1.25
|
|
閥前壓力的最小值
|
|
閥前壓力KPa
|
30
|
50
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
閥后壓力KPa
|
15-24
|
15-40
|
15-80
|
15-120
|
20-160
|
25-200
|
30-240
|
35-280
|
40-320
|
|
閥前壓力KPa
|
450
|
500
|
550
|
600
|
650
|
700
|
750
|
800
|
850
|
|
閥后壓力KPa
|
45-360
|
50-400
|
55-440
|
60-480
|
65-520
|
170-560
|
75-600
|
80-640
|
85-680
|
|
閥前壓力KPa
|
900
|
950
|
1000
|
1250
|
1500
|
2000
|
2500
|
3000
|
|
|
閥后壓力KPa
|
90-720
|
95-760
|
100-800
|
125-1000
|
150-1200
|
200-1600
|
250-2000
|
300-2400
|
|
