深圳鶴牌閥門有限公司主要銷售【電動兩通調節閥VB7200】，是目前國內最大的《樓宇自控》在線銷售服務商。公司集成優質的電動兩通調節閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量樓宇自控現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
樓宇自控閥門是包含制冷、制熱等中央空調系統在內的各種閥門，應用于風機盤管、冷卻塔、分集水器等各個管道中，涵蓋了電動閥、關斷閥、流量閥等。
詳細產品有：電動兩通閥、電動兩通調節閥、電動三通閥、電動混流閥、電動二通調節閥、電動兩通調節閥、動態平衡電動兩通調節閥、動態平衡電動兩通閥、風機盤管閥、電動壓差旁通閥、電動壓差控制閥、溫控器、電動二通球閥等。

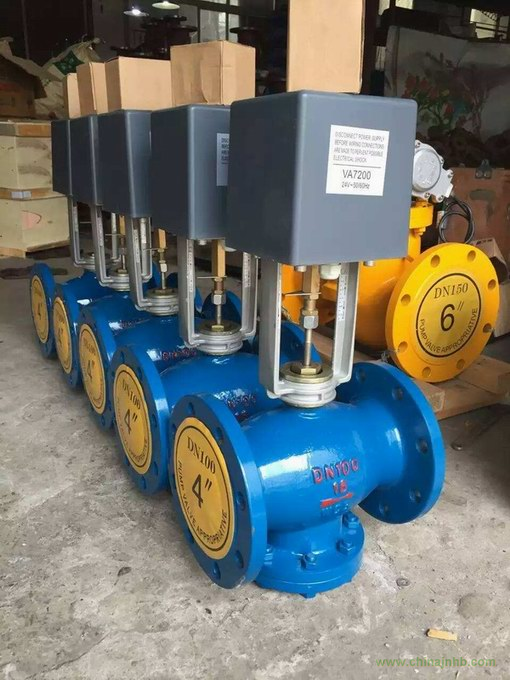

VB7200電動兩通調節閥能調節蒸汽或冷熱水的流量，廣泛用于中央空調、采暖、水處理、工業加工行業等系統的流體控制。適合多種控制信號：增量(浮點)、電壓(0～10V)、電流(4～20mA)，具有0～10V或4～20mA反饋信號(選配)。驅動器是由可逆同步馬達驅動，并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。故此當馬達設有電流通過時能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動，傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命，功耗低、輸出力大、噪音小。
VA-7000：浮點型，內置24V/AC雙向可逆馬達，接受開關型控制信號，提供遞增式控制；
VA-7100：浮點型，內置220V/AC雙向可逆馬達，接受開關型控制信號，提供遞增式控制；
VA-7102：智能型，能接受與反饋0-10V或4-20mA控制訊號，提供比例式控制。
①低交流電壓的同步可逆轉電機，具有磁滯離合保護功能；
②采用小型行程開關限位；
③阻燃ABS工程塑料外罩；
④適合23mm以下的直行程調節閥；
⑤無噪聲，輸出扭力大。
執行器參數：
|
型號
|
VA-7000
|
VA-7100
|
VA-7102
|
|
動作/控制
|
可逆，遞增控制
|
比例式控制正轉或逆轉
|
|
馬達種類型
|
帶磁離合器的雙向同步馬達
|
|
馬達壓
|
24VAC，50/60Hz，10VA
|
220V
|
24VAC，50/60Hz，10VA
|
|
力矩
|
2500牛頓
|
|
環境溫度
|
運作：1℃至+55℃ 儲存：-20℃至65℃
|
|
最大相對濕度
|
90%不結露
|
|
控制信號
|
24V/AC
|
220V/AC
|
DC O-10V或4-20mA
|
|
反饋信號
|
無
|
DC O-10V或4-20mA
|
閥體參數：
①公稱通徑：DN25-DN400
②泄漏量：少于Kv值的0.03%
③流速特性：等百分比
①閥體：球墨鑄鐵、鑄鋼
②閥桿：304不銹鋼
③閥瓣：黃銅、不銹鋼
④密封材料：聚四氟乙烯、丁腈橡膠
⑤執行器支架：壓鑄鋁合金
⑥驅動器頭蓋：阻燃ABS工程塑料IP40
|
型號
|
通徑
|
L
|
H
|
D
|
b
|
a
|
f
|
法蘭尺寸
|
行程mm
|
|
VB7200-65
|
DN65
|
250
|
148
|
185
|
20
|
145
|
18
|
4
|
42
|
|
VB7200-80
|
DN80
|
300
|
185
|
200
|
20
|
160
|
18
|
8
|
42
|
|
VB7200-100
|
DN100
|
350
|
206
|
220
|
20
|
180
|
18
|
8
|
42
|
|
VB7200-125
|
DN125
|
365
|
227
|
250
|
22
|
210
|
18
|
8
|
42
|
|
VB7200-150
|
DN150
|
415
|
272
|
285
|
22
|
240
|
22
|
8
|
42
|
|
VB7200-200
|
DN200
|
510
|
279
|
340
|
30
|
295
|
22
|
12
|
42
|
|
型號
|
通徑
|
L
|
H
|
D
|
b
|
a
|
f
|
法蘭尺寸
|
行程mm
|
|
VB7300-65
|
DN65
|
255
|
158
|
185
|
20
|
145
|
18
|
4
|
42
|
|
VB7300-80
|
DN80
|
310
|
195
|
200
|
20
|
160
|
18
|
8
|
42
|
|
VB7300-100
|
DN100
|
355
|
216
|
220
|
20
|
180
|
18
|
8
|
42
|
|
VB7300-125
|
DN125
|
362
|
237
|
250
|
22
|
210
|
18
|
8
|
42
|
|
VB7300-150
|
DN150
|
405
|
282
|
285
|
22
|
240
|
22
|
8
|
42
|
|
VB7300-200
|
DN200
|
455
|
289
|
340
|
30
|
295
|
22
|
12
|
42
|
①閥門安裝前應保證管道清潔，沒有焊接時留下的氧化皮、金屬片等其它雜物；
②管道與閥體相連時必須同心，并不受振動，水流方向應與閥體上標明的一致；
③驅動器垂直安裝在閥體上方，應避免驅動器裝在閥的下面，要留出足夠的空間以便日常維護（如拆卸驅動器）；
④維護閥門時必須切斷或隔離電源，水系統不應有壓力；
⑤長按"鍵①"，"LED1"燈亮，再次按"鍵①"，"LED1"燈閃一次將進入行程自動標定程序；
⑥長按"鍵②"切換正反轉。"LED2"燈亮為正轉型，"LED2"燈滅為4－20mA電流；
⑦長按"鍵③"切換電壓電流輸入。"LED3"燈亮為0－10V電壓，"LED3"燈滅為4－20mA電流；
⑧接線完成必須進行行程標定，以確保閥按給定的信號準確動作；
⑨電動兩通調節閥VB7200安裝使用說明書下載。
