深圳鶴牌閥門有限公司主要銷售【電動二通閥VC6013】，是目前國內最大的《樓宇自控》在線銷售服務商。公司集成優質的電動二通閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量樓宇自控現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
樓宇自控閥門是包含制冷、制熱等中央空調系統在內的各種閥門，應用于風機盤管、冷卻塔、分集水器等各個管道中，涵蓋了電動閥、關斷閥、流量閥等。
詳細產品有：電動兩通閥、電動二通閥、電動三通閥、電動混流閥、電動二通調節閥、電動兩通調節閥、動態平衡電動二通閥、動態平衡電動兩通閥、風機盤管閥、電動壓差旁通閥、電動壓差控制閥、溫控器、電動二通球閥等。
VC6013電動二通閥用于樓宇自控中央空調風機盤管系統，控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁帶同步電機驅動，帶彈簧復位功能。是專供中央空調風機盤管中的配套產品，由驅動器和閥體兩部分組成。有常閉式二通型和分流三通型兩類。操作靈活，可靠耐用，工作噪音低。電動二通閥能抵受在隱閉式風機盤管裝置內常出現在高溫高濕環境，同時配有系統調試及維修的操作功能。可選配帶輔助開關，應用于其它設備的控制，也可選用不同的接管形式、適用電壓，以滿足不同需要。
|
電動二通閥VC6013性能特點：
|
VC6013系列電動二通閥適用于暖通空調水系統的通斷控制，由驅動器和閥體兩部份組成。閥體為優質黃銅鑄造，驅動器采用阻燃工程塑料，內置限位觸點開關，設手動開閥機構，方便調試和系統試壓。其中的B型驅動器內置繼電器，可實現一條線控制，可多閥并聯，能與各種溫控開關相匹配，實現空調系統的節能運行。
|
電動二通閥VC6013技術參數：
|
|
公稱通徑
|
DN15-DN25
|
公稱壓力
|
1.6Mpa
|
|
功率消耗
|
5VA
|
允許壓差
|
≤0.6Mpa
|
|
適用介質溫度
|
1℃~95℃
|
適用環境溫度
|
0℃~65℃
|
|
閥體連接方式
|
ZG內管螺紋
|
適用介質
|
冷水、熱水
|
|
行程(理論值)
|
4.0mm
|
啟閉時間
|
開約8秒，關約5秒
|
|
驅動器工作電壓
|
220VAC、50Hz/60Hz(AC24V、110V可供選擇)
|
/
|
/
|
|
電動二通閥VC6013部件材質：
|
①閥體：黃銅(鍛造)
②閥桿：304不銹鋼/黃銅
③密封材料：特種橡膠
④驅動器底盤：阻燃ABS工程塑料
⑤驅動器頭蓋：阻燃玻纖增強PA工程塑料
|
名稱
|
型號
|
口徑參數
|
L
|
H
|
Kv
|
|
電動二通閥
|
VC6013-215
|
VC6013-215B
|
1/2"
|
DN15
|
90
|
114
|
2.7
|
|
VC6013-220
|
VC6013-220B
|
3/4"
|
DN20
|
95
|
116
|
4.9
|
|
VC6013-225
|
VC6013-225B
|
1"
|
DN25
|
95
|
128
|
5.8
|
|
電動三通閥
|
VC6013-315
|
VC6013-315B
|
1/2"
|
DN15
|
90
|
133
|
2.6
|
|
VC6013-320
|
VC6013-320B
|
3/4"
|
DN20
|
95
|
133
|
4.7
|
|
VC6013-325
|
VC6013-325B
|
1"
|
DN25
|
95
|
144
|
5.5
|
|

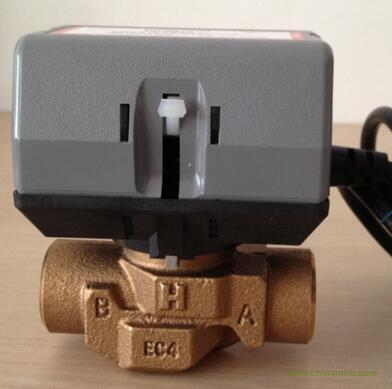

電動二通閥VC6013產品實拍：
|
|
電動二通閥VC6013使用說明：
|
①水流方向必須同閥體上的箭頭方向相同；進水前端應加裝過濾器和關斷閥；
②閥體須位于風機接水盤上方，以保證出現滴水時落入接水盤中；
③閥體及驅動器必須安裝在垂直方向±60°范圍內，上方應至少有30mm空間用于拆裝，與周?chē)艿馈⒃O(shè)備、建筑物必須保持足夠的維修操作空間；
④兩只及其兩只以上的電動閥不能并聯，如果確需并聯要用繼電器進行隔離；
⑤閥體安裝完畢并與管路通過試壓后才安裝驅動器；
⑥若驅動器已經裝到閥體上，那么在安裝調試過程中絕對不能對驅動器施力，否則會損壞驅動器；
⑦驅動器不能用保溫材料包裹，否則影響其散熱；
⑧驅動器必須通過不小于1.5mm2的導線進行可靠接地，其它線路應符合電工有關標準；
⑨經過無水調試合格后，再進行通水調試。系統上下水的壓差必須嚴格控制在0.13MPa以?xún)?nèi)，以保證電動閥對水流開關的有效性；
⑩電動二通閥VC6013安裝使用說明書下載
