深圳鶴牌閥門有限公司主要銷售【螺紋數字鎖定靜態平衡閥SP15F】，是目前國內最大的《平衡閥》在線銷售服務商。公司集成優質的螺紋數字鎖定靜態平衡閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量平衡閥現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
螺紋數字鎖定靜態平衡閥SP15F原理作用：
|
平衡閥是在水力工況下，起到流量平衡調節的閥門。一般分為：靜態平衡閥、動態平衡閥、壓差平衡閥。平衡閥的對用對象為介質的阻力。靜態平衡閥主要通過調節閥體的開度，即調整閥門的Kv值(Cv值)來到達流量的調節；動態平衡閥和壓差平衡閥主要通過管道介質自身的阻力壓差來平衡。平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般要安裝在回水管上，尤其對于高溫環路，為方便調試,更要裝在回水管上。注意：安裝有靜態平衡閥的系統,必須要通過專門的儀器調試，才能達到精確的流量平衡。
螺紋數字鎖定靜態平衡閥SP15F水利平衡閥用于完成一個系統中各分支回路間的水力平衡。斜閥柄結構形式，增大流量能力，所有功能部件在閥體同側，便于安裝和操作。
|
螺紋數字鎖定靜態平衡閥SP15F性能特點：
|
①具有預設定、測量、鎖閉、注/排水功能；
②測壓嘴為雙O型圈密封，并自關斷防止漏水；
③有清晰、準確的閥門開度指示，流量特性好。
|
螺紋數字鎖定靜態平衡閥SP15F技術參數：
|
靜態水力平衡閥選型
計算公式：Q=Kv×√(ΔP) （Q：流量，單位m3/h ；Kv：閥門參數 ；ΔP：閥門前后壓差，單位Bar）靜態平衡閥選型時，若無法準確知道所安裝處應補償?shù)淖枇χ禃r(shí)，為不增加系統阻力，則閥門全開情況下其前后壓差不大于5KPa。
|
流量誤差
|
±5%(50%~100%開度)
|
工作溫度
|
-20℃~150℃
|
|
工作壓力
|
PN16
|
連接方式
|
螺紋連接
|
|
螺紋數字鎖定靜態平衡閥SP15F部件材質：
|
|
閥體
|
黃銅
|
閥軸
|
銅合金
|
|
閥蓋
|
黃銅
|
測試口
|
帶EPDM密封的黃銅
|
|
閥錐
|
銅合金
|
密封
|
PTFE
|
|
螺紋數字鎖定靜態平衡閥SP15F外形尺寸：
|
|
DN
|
流通能力(m3/h)
|
全開阻力系數
|
A
|
B
|
C
|
D
|
E
|
|
15
|
4.0
|
5.06
|
72
|
102
|
91
|
1/2〞
|
40
|
|
20
|
5.5
|
8.46
|
80
|
106
|
95
|
3/4〞
|
40
|
|
25
|
8.5
|
8.456
|
83
|
124
|
97
|
1〞
|
50
|
|
32
|
11.2
|
13.37
|
90
|
132
|
103
|
1-1/4〞
|
50
|
|
40
|
19.0
|
11.35
|
102
|
136
|
107
|
1-1/2〞
|
50
|
|

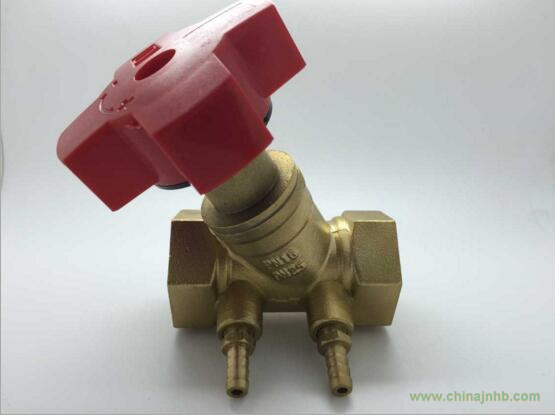

螺紋數字鎖定靜態平衡閥SP15F產品實拍：
|
|
螺紋數字鎖定靜態平衡閥SP15F使用說明：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②螺紋數字鎖定靜態平衡閥SP15F安裝使用說明書下載
