深圳鶴牌閥門有限公司主要生產銷售【GH41H美標Y型過濾器】，是目前國內最大的《過濾器》在線生產銷售商。公司集成優質的法蘭美標過濾器生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量過濾器現貨庫存，為用戶提供閥門選型、原理作用、結構尺寸、安裝說明、資料下載等。
|
GH41H美標Y型過濾器原理作用：
|
過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該法蘭式Y(jié)型過濾器具有結構先進，阻力小，排污方便等特點。法蘭式Y(jié)型過濾器適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護方便。
過濾精度可由濾網的大小來控制，過濾面積可定做。Y型過濾器一般通水網為18-30目/cm2，通氣網為40-100目/cm2,通油網為100-300目/cm2。過濾器會產生阻力損失，水用過濾器在一般計算額定流速下，壓力損失為0.52～1.2kpa。
GL41H法蘭美標過濾器是以美國API標準生產制造，閥門壓力以Class LB來表述。
|
GH41H美標Y型過濾器性能特點：
|
①結構簡單，可靠性強；
②拆裝方便，易清洗、維護；
③濾網規格多，滿足不同場合過濾要求。
|
GH41H美標Y型過濾器技術參數：
|
設計制造：MFG標準
試驗檢驗：API598
結構長度：MFG標準
法蘭尺寸：ANSI B16.5
|
磅級
|
150Lb
|
300Lb
|
600
|
|
試驗壓力
|
殼體試驗
|
3.0MPa
|
6.5MPa
|
15MPa
|
|
適用溫度
|
-29～425℃
|
|
適用介質
|
水、油、天然氣
|
不銹鋼絲網的技術特性
|
孔目數目(英寸)
|
絲徑
|
可攔截的粒徑(μm)
|
有效面積(%)
|
孔目數目(英寸)
|
絲徑
|
可攔截的粒徑(μm)
|
有效面積(%)
|
|
10
|
0.508
|
2032
|
64
|
30
|
0.234
|
614
|
53
|
|
12
|
0.457
|
1660
|
61
|
32
|
0.234
|
560
|
50
|
|
14
|
0.376
|
1438
|
63
|
36
|
0.234
|
472
|
46
|
|
16
|
0.315
|
1279
|
65
|
38
|
0.213
|
455
|
46
|
|
18
|
0.315
|
1096
|
61
|
40
|
0.193
|
442
|
49
|
|
20
|
0.315
|
955
|
57
|
50
|
0.152
|
356
|
50
|
|
22
|
0.273
|
882
|
59
|
60
|
0.122
|
301
|
51
|
|
24
|
0.273
|
785
|
56
|
80
|
0.102
|
216
|
47
|
|
26
|
0.234
|
743
|
59
|
100
|
0.081
|
173
|
46
|
|
28
|
0.234
|
673
|
56
|
120
|
0.081
|
131
|
38
|
篩網目數與粒徑（μm）對照表
|
目數
|
微米
|
目數
|
微米
|
目數
|
微米
|
目數
|
微米
|
|
2.5
|
7925
|
12
|
1397
|
60
|
245
|
325
|
47
|
|
3
|
5880
|
14
|
1165
|
65
|
220
|
425
|
33
|
|
4
|
4599
|
16
|
991
|
80
|
198
|
500
|
25
|
|
5
|
3962
|
20
|
833
|
100
|
165
|
625
|
20
|
|
6
|
3327
|
24
|
701
|
110
|
150
|
800
|
15
|
|
7
|
2794
|
27
|
589
|
180
|
83
|
1250
|
10
|
|
8
|
2362
|
32
|
495
|
200
|
74
|
2500
|
5
|
|
9
|
1981
|
35
|
417
|
250
|
61
|
3250
|
2
|
|
10
|
1651
|
40
|
350
|
270
|
53
|
12500
|
1
|
|
GH41H美標Y型過濾器部件材質：
|
|
閥體
|
鑄鐵/碳鋼/不銹鋼
|
過濾網
|
碳鋼/不銹鋼
|
|
法蘭美標過濾器GL41H外形尺寸：
|
|
口徑
|
ANSI法蘭連接
|
螺紋連接
|
B
|
C
|
濾網面積cm2
|
|
150LB
|
300LB
|
600LB
|
|
L
|
L
|
L
|
L
|
|
1/2"
|
127
|
127
|
130
|
75
|
70
|
110
|
27
|
|
3/4"
|
145
|
150
|
150
|
80
|
80
|
130
|
43
|
|
1"
|
154
|
160
|
160
|
90
|
90
|
150
|
73
|
|
11/4"
|
180
|
180
|
200
|
110
|
130
|
235
|
135
|
|
11/2"
|
200
|
210
|
230
|
120
|
147
|
260
|
164
|
|
2"
|
230
|
240
|
250
|
140
|
180
|
320
|
251
|
|
21/2"
|
290
|
290
|
/
|
210
|
200
|
325
|
327
|
|
3"
|
310
|
310
|
/
|
/
|
205
|
330
|
361
|
|
4"
|
315
|
351
|
/
|
/
|
255
|
405
|
545
|
|
5"
|
410
|
401
|
/
|
/
|
315
|
510
|
843
|
|
6"
|
473
|
478
|
/
|
/
|
345
|
560
|
1117
|
|
8"
|
593
|
600
|
/
|
/
|
440
|
710
|
1909
|
|
10"
|
730
|
730
|
/
|
/
|
503
|
760
|
2010
|
|

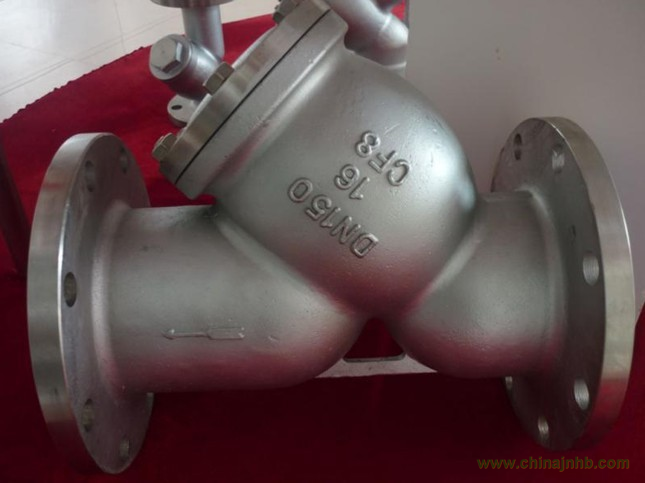

法蘭美標過濾器GL41H產品實拍：
|
|
法蘭美標過濾器GL41H使用說明：
|
①過濾器安裝時介質的流向必須與閥體上箭頭方向一致；
②應安裝在距所保護閥門的距離是其通徑的6-10倍處；
③安裝此閥門的管路必須設置旁路；
④進出口壓力差大于0.2MPa時應進行清理或清洗；
⑤法蘭美標過濾器GL41H安裝使用說明書下載
|
GH41H美標Y型過濾器的作用 Y型過濾器工作原理 Y型過濾器濾網：
|
?過濾器的作用簡介：
過濾器是流體管道中不可缺少的產品，一般是安裝在泄壓閥、減壓閥、定水位閥集設備的進口端，起消除介質中的雜質作用，防止其它設備賭賽卡死現象。在介質通過裝有一定規格濾網的濾筒后，雜質被阻擋，需要清洗時，只需取出濾筒，將其雜物清洗干凈重新裝入即可，拆卸簡單維護方便。過濾器的殼體內部主要由粗濾網、細濾網、吸污管，不銹鋼刷或不銹鋼吸嘴、密封圈、防腐涂層、轉動軸等組成。應用過程中可根據不同的工況進行選擇。
?Y型過濾器工作原理：
Y型過濾器主要是用在大顆粒物、較大固體雜質或粗管道中做為保護機器設備、儀器儀表不被雜物所阻礙，保障其工作能運轉正常的功能。Y型過濾器不僅結構簡單，而且制作工藝流程少，只要在其對濾筒正確的選用，可保證其它系統的正常運作，它有清洗便捷、納污量大、安裝簡單等優點。Y型過濾器又名除污器、過濾閥，是流體管道中不可缺少的一種裝置，主要作用是過濾介質中的鐵銹、沙粒、雜質、液體中少量固體顆粒等進行過濾，保正設備管道上的配件免受堵塞的故障。其投資小，功能性強。
?Y型過濾器濾網：
Y型過濾器結構簡單，流動阻力小，排污納污量大等特點。一般使用介質為水、油、氣。自來水濾網一般為18~30目，氣體濾網為10~100目，油品網為100~480目。可根據市場使用情況進行更準確的選擇。
?Y型過濾器技術參數：
工作溫度：水≤90℃、油品≤120℃、不銹鋼-196~400℃；
通用尺寸：DN15-1200mm；
壓力等級：PN1.0-2.5Mpa、5K-23K、150LB-300LB；
執行標準：HG20592-97 PN1.0（也可按用戶要求制造）
閥體材料：A3、、WCB、不銹鋼304、304L、316、316L；
使用介質：水、油品、氣體；
密封材料：聚四氟乙烯、丁腈橡膠、耐油石棉膠、三元乙丙橡膠；
使用標準：標準過濾器以30目/英寸的不銹鋼絲網作為標準網，可攔截≥614μm粒徑的固體顆粒。
Y型過濾器相關產品：國標Y型過濾器、黃銅Y型過濾器、德標Y型過濾器、美標Y型過濾器、日標Y型過濾器
