深圳鶴牌閥門有限公司主要生產銷售【波紋管截止閥WJ41H】，是目前國內最大的《截止閥》在線生產銷售商。公司集成優質的波紋管截止閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量截止閥現貨庫存，為用戶提供截止閥選型、原理作用、結構尺寸、安裝說明、資料下載等。
截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；截止閥閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得它適合作為介質的切斷或調節及節流使用。
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。

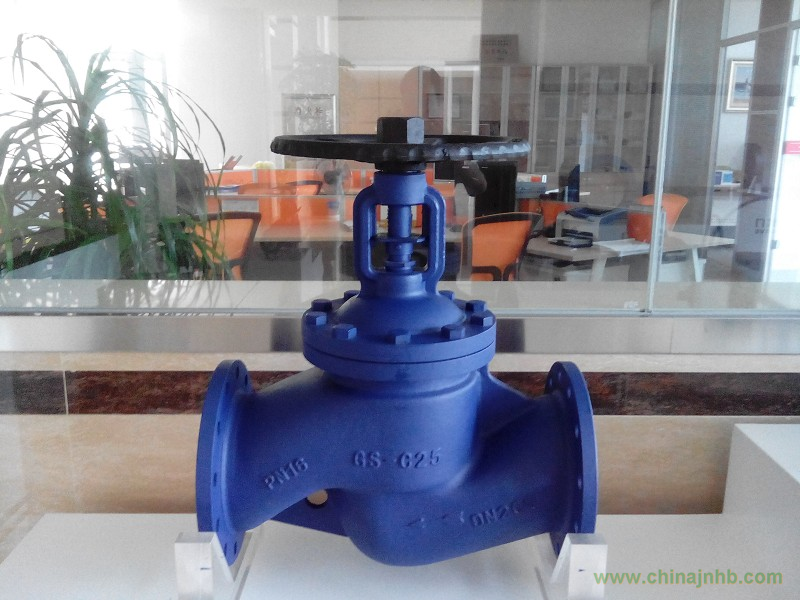

WJ41H波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿，另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。最適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
①波紋管截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；
②閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長；
③雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
④閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
⑤人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。
|
設計標準
|
DIN3356
|
|
結構長度
|
DIN3202
|
|
連接法蘭
|
DIN2543-2545
|
|
試驗和檢驗
|
DIN3230
|
|
公稱壓力(MPa)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用溫度(℃)
|
適用介質
|
|
1.6
|
2.4
|
1.76
|
-20℃-350℃
|
水、蒸汽、油品等
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
名稱
|
材質
|
|
閥體
|
GS-C25、CF8、CF3
|
|
閥瓣
|
2CR13、F304、F316
|
|
軸銷
|
F304、F316
|
|
波紋管組件
|
F304、F316L
|
|
閥蓋
|
GS-C25、CF8、CF3
|
|
填料
|
柔性石墨、PTFE
|
|
壓套
|
25#、F304、F316
|
|
定位片
|
25#、F304、F316
|
|
閥桿螺母
|
銅合金ZQA19-4
|
|
手輪
|
碳鋼
|
|
并帽
|
25#
|
|
油杯
|
黃銅
|
|
六角螺母
|
ASTMA193 2H、A193-8、A193-8M
|
|
雙頭螺栓
|
ASTMA193 B7、A193-B8、A193-B8M
|
|
墊片
|
柔性石墨+不銹鋼、PTFE
|
|
閥桿
|
2Cr13、F304、F316
|
|
壓力
|
PN16
|
|
口徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
|
H
|
195
|
195
|
207
|
218
|
225
|
230
|
272
|
290
|
355
|
410
|
425
|
540
|
665
|
720
|
|
W
|
120
|
120
|
140
|
140
|
160
|
180
|
180
|
200
|
250
|
300
|
300
|
400
|
520
|
520
|
|
重量
|
4
|
4.5
|
5
|
7
|
9
|
12
|
18.5
|
23
|
38.5
|
56
|
75
|
113.5
|
235
|
395
|
|
行程
|
7
|
7
|
12
|
13
|
14
|
15
|
19
|
23
|
28
|
35
|
42
|
52
|
64
|
75
|
|
Kv
|
4.2
|
7.4
|
12
|
19
|
30
|
47
|
77
|
120
|
188
|
288
|
410
|
725
|
1145
|
1635
|
|
WJ41H波紋管截止閥相關截止閥型號編制方法 截止閥型號大全：
|
截止閥型號編制簡介：
如今閥門行業新型產品不斷增多，閥門型號也大不斷改變，但是大部分廠家的閥門型號還是依據國際閥門編制演變而成的。現在閥門型號多達八千余種，對于種類繁多的情況，我司只能對自身產品進行詳細說明。
截止閥型號編制方法是根據公司主營截止閥的材質、壓力、驅動方式進行細分。截止閥的型號關系著對截止閥產品的正確認識，選型的重要性，以及對工況用途安全性的保證，請詳細閱讀。截止閥型號編制方法是根據國際閥門型號標準演變而來的。以下截止閥型號編制中有部分代號被省略，主要是針對鶴牌閥門現有的截止閥產品做型號說明。如定做的截止閥產品在材質、結構發生變化時，請根據閥門編制方法中進行選型，或來電詳情。
截止閥型號編制方法：
截止閥附加代號：W波紋管、D低溫、B保溫；
1）截止閥類別代號：J表示截止閥；
2）截止閥傳動方式：手動無代號、5傘齒輪、6氣動、9電動；
3）截止閥連接方式：4法蘭連接、6焊接；
4）截止閥結構形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8針型；
5）截止閥密封材質：F氟橡膠、H不銹鋼、N尼龍塑料、Y硬質合金、M蒙乃爾合金、W閥體直接加工；
6）截止閥公稱壓力：16表示壓力1.6mpa十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；
7）截止閥閥體材料：A鈦合金、C碳鋼、I鉻鉬鋼、P不銹鋼304、R不銹鋼316；
如：WJ41H-16C波紋管截止閥，W波紋管、J截止閥、4法蘭、1直通式、H不銹鋼、16壓力十六公斤、C碳鋼。
常見的截止閥型號：
美日標截止閥：J41Y、J41W;
波紋管截止閥：WJ41H、WJ41W；
不銹鋼截止閥：J41F、J41H、J41W；
低溫截止閥：DJ41H、DJ41Y、DJ41F；
電動截止閥：J941F、J941H；
焊接截止閥：J61Y、J61W、J961Y、J961W；
角式截止閥：J44H、J44W、J47H、J47W；
襯氟截止閥：J41F46；
氣動截止閥：J641F、J641H、J641W；
傘齒輪截止閥：J541H、J541W；
保溫截止閥：BJ41F、BJ41H。
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
②WJ41H波紋管截止閥安裝使用說明書下載。
