深圳鶴牌閥門有限公司主要生產【BZ41W不銹鋼保溫閘閥】，是目前國內最大的《閘閥》在線銷售生產商。公司集成優質的保溫閘閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量保溫法蘭閘閥現貨庫存，為用戶提供閘閥選型、原理作用、結構尺寸、安裝說明、資料下載等。

BZ41W不銹鋼保溫閘閥原理作用：

    保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，該閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
    閘閥關閉時,密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
    閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥(亦叫明桿閘閥）。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。有的閥門，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

BZ41W不銹鋼保溫閘閥性能特點：

    ①符合國內外先進標準的要求，密封可靠、性能優良、造型美觀；
    ②密封副配對先進合理，閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長；
    ③閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性；
    ④采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如；
    ⑤可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

BZ41W不銹鋼保溫閘閥技術參數：

設計與制造		結構長度		法蘭尺寸			壓力-溫度		試驗-檢驗
GB12234		GB12221		GB9113 JB79			GB9131		GB/T13927 HB/T9092
公稱壓力	1.6		2.5		4.0	6.4		10.0		16.0
強度試驗	2.4		3.8		6.0	9.6		15.0		24.0
水密封試驗	1.8		2.8		4.4	7.0		11.0		18.0
上密封試驗	1.8		2.8		4.4	7.04		11.0		18.0
氣密封試驗	0.4-0.7

BZ41W不銹鋼保溫閘閥部件材質：

主要零件名稱	材料
閥體、閥蓋、支架、閘板	WCB
閥座密封面	D577
閘板密封面	507Mo
閥桿	2Cr13
閥桿螺母	ZCuAl9Mn2
填料	柔性石墨
中法蘭墊片	不銹鋼纏繞式
中法蘭連接螺柱	35CrMo
手輪	QT450-10

BZ41W不銹鋼保溫閘閥外形尺寸：

尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	265	280	300	325	350	400	450	500
H	mm	310	358	372	435	500	614	674	818	969	1145
W	mm	200	240	240	280	300	320	360	400	450	560

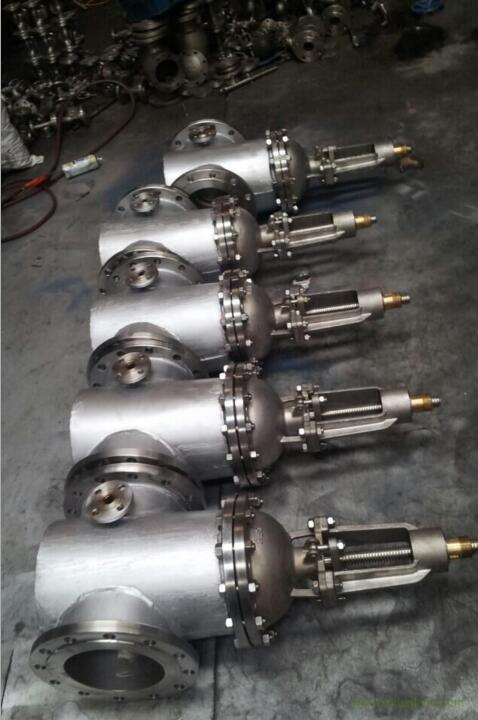

BZ41W不銹鋼保溫閘閥產品實拍：

BZ41W不銹鋼保溫閘閥相關閘閥產品型號編制：

閘閥型號代表說明：
 以下是閘閥型號代表說明，此閘閥型號編制方式是根據鶴牌閥門生產的產品，結合國際閥門型號標準組合而來的。如有疑問歡迎來電質詢。對于定做和特殊產品型號另做選型。內容主要是針對閘閥的代號、附加要求、驅動、連接、結構、密封件、壓力、材質等做組合細分說明。
→閘閥型號編制方法：
閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥；
閘閥類型表示：Z；
驅動方式表示：手動無代號、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動；
連接方式表示：4法蘭連接，6焊接，7對夾式；
結構形式表示：0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板；
密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不銹鋼，Y硬質合金、M蒙乃爾合金；
壓力等級表示：PN1.0-32Mpa，10=1.0MPA表示壓力為十公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；
閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不銹鋼304，R不銹鋼316，V鉻鉬釩鋼。
舉例WZ41H-150LB美標波紋管閘閥，W波紋管、Z閘閥、4法蘭、1明桿楔式單閘板、H不銹鋼、150LB磅級壓力。
→閘閥常見型號：
彈性座封閘閥：Z40X、Z40H；
不銹鋼閘閥：Z40W、Z41W、Z40H、Z41H；
電動閘閥：Z940H、Z941H、Z943W、Z944H、Z945X、Z943H;
氣動閘閥：Z641F、Z641H、Z641W；
焊接閘閥：Z60H、Z61H、Z62H、NKZ64H；Z560H、Z561H、Z960H、Z961H；
漿液閥：Z73X、Z73H、Z673X、Z673H、Z973X、Z973H；
刀型閘閥：PZ43H、PZ543H、PZ643H、PZ943H、PZ73H、PZ573H、PZ673H、PZ973H；
明桿閘閥：Z41X、Z41H、Z41X、Z42H、Z44X；
暗桿閘閥：Z45X、Z45H、Z47F；
螺旋閘門：LMD單向、LMS雙向；
傘齒輪閘閥：Z540H、Z541H、Z542H、Z543H、Z545H;
波紋管閘閥：WZ41H、WZ41W；
低溫閘閥：DZ40H、DZ40W、DZ40Y、DZ41F、DZ41H、DZ41W、DZ41Y。

BZ41W不銹鋼保溫閘閥使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②BZ41W不銹鋼保溫閘閥安裝使用說明書下載。
