深圳鶴牌閥門有限公司主要生產銷售【日標法蘭球閥Q41F】是目前國內最大的《球閥》生產商。公司集成優質的日標法蘭球閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量球閥現貨庫存，為用戶提供球閥選型、原理作用、結構尺寸、安裝說明、資料下載等。
日標球閥主要為JIS標準，按日本標準設計，制造，生產、檢測的閥門叫做日標閥門。適用于JIS10K、JIS20K的各種管路上。日標法蘭球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
|
日標法蘭球閥Q41F性能特點：
|
①閥桿防飛出結構：當介質通過閥門，閥體中腔的壓力可能將閥桿推出。為防止這種情況發生，在閥桿下部設置一凸臺結構，這樣即使火災時，填料，止推軸承被燒損或其他原因引起填料等損壞，閥體內的介質壓力將使閥桿凸臺與閥體上密封緊密接觸，防止介質大量從損壞的填料部位處泄露；
②防靜電裝置：當操作閥門時，由于球體和聚四氟乙烯等非金屬材料閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設置防靜電裝置，把產生的靜電導出；
③防火結構：本公司浮動球閥閥座采用獨特結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流；
④中部法蘭無外漏結構：閥體與左體的連接部位是靠墊片密封，為防止由于火災、高溫或震動等因素引起的該處密封泄露，特設計為閥體與左體金屬金屬接觸，形成止口法蘭，保證無外漏；
⑤自動泄壓結構：當滯留在閥門中腔的介質由于管道系統壓力或介質溫度等因素引起的變化，從而出現中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門的安全。
|
日標法蘭球閥Q41F技術參數：
|
|
設計標準
|
BS5351
|
|
法蘭連接結構長度
|
JIS B2002
|
|
結構長度(焊接)
|
-
|
|
連接法蘭
|
JIS B2212 B2214
|
|
對焊端
|
-
|
|
試驗和檢驗
|
JIS B2003
|
|
日標法蘭球閥Q41F部件材質：
|
|
名稱
|
WCB類
|
CF8類
|
CF3類
|
CF8M類
|
CF3M類
|
|
閥體左體
|
A216-WCB
|
A315-CF8
|
A35-CF3
|
A351-CF8M
|
A351-CF3M
|
|
球體
|
B2-B8
|
A105-1025
|
A182-F304L
|
A182-F304L
|
A132-F316
|
A182-F316L
|
|
B8以上
|
A216-WCB
|
A351-CF8M
|
A351-CF3
|
A351-CF8M
|
A351-CF3M
|
|
閥桿
|
A182-F6a
|
A182-F304
|
A182-F304L
|
A182-F336
|
A182-F316L
|
|
閥座
|
PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
|
|
閥座支承圈
|
A105-1025
|
A182-F304
|
A182-F304L
|
A182-F316
|
A182-F316L
|
|
彈簧
|
|
3yc-7/17-49H
|
|
O形圈
|
NBR
|
氟橡膠
|
|
螺柱
|
A193-B7
|
A193-B8
|
|
螺母
|
A194-2H
|
A194-8
|
JIS 10K 結構尺寸
|
DN
|
ФD
|
L
|
ФE
|
ФB
|
ФC
|
T
|
N-Фh
|
H
|
H1
|
W
|
M
|
P
|
A1
|
A2
|
|
15
|
15
|
108
|
95
|
70
|
52
|
12
|
4-15
|
48
|
79
|
135
|
9
|
9
|
6
|
6
|
|
20
|
20
|
117
|
100
|
75
|
58
|
14
|
4-15
|
53
|
84
|
135
|
9
|
9
|
6
|
6
|
|
25
|
25
|
127
|
125
|
90
|
70
|
14
|
4-19
|
64
|
95
|
170
|
11
|
11
|
6
|
7
|
|
32
|
32
|
140
|
135
|
100
|
80
|
16
|
4-19
|
71
|
103
|
170
|
11
|
11
|
6
|
7
|
|
40
|
38
|
165
|
140
|
105
|
85
|
16
|
4-19
|
76
|
111
|
200
|
14
|
14
|
7
|
9
|
|
50
|
50
|
178
|
155
|
120
|
100
|
16
|
4-19
|
85
|
120
|
200
|
14
|
14
|
7
|
9
|
|
65
|
64
|
190
|
175
|
140
|
120
|
18
|
4-19
|
104
|
153
|
300
|
17
|
17
|
9
|
11
|
|
80
|
76
|
203
|
185
|
150
|
130
|
18
|
8-19
|
114
|
163
|
300
|
17
|
17
|
9
|
11
|
|
100
|
100
|
229
|
210
|
175
|
155
|
18
|
8-19
|
140
|
182
|
400
|
22
|
22
|
non
|
11
|
|
125
|
125
|
356
|
250
|
210
|
185
|
20
|
8-23
|
183
|
260
|
500
|
27
|
27
|
14
|
non
|
|
150
|
150
|
394
|
280
|
240
|
215
|
22
|
8-23
|
202
|
280
|
800
|
27
|
27
|
14
|
non
|
|
200
|
200
|
457
|
330
|
290
|
265
|
22
|
12-23
|
253
|
|
1100
|
27
|
27
|
14
|
non
|
|

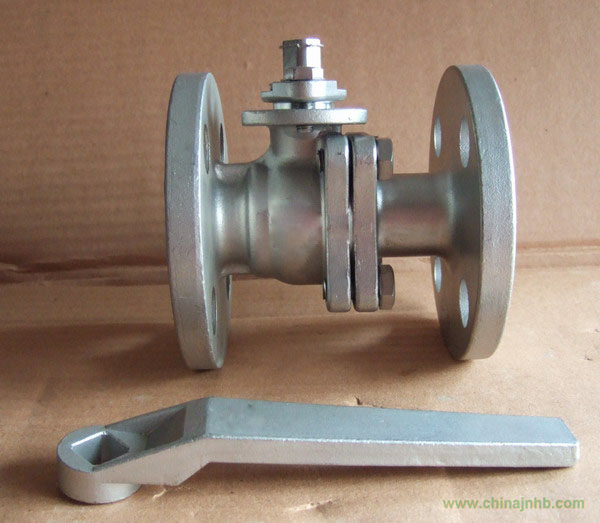

日標法蘭球閥Q41F產品實拍：
|
|
日標法蘭球閥Q41F相關球閥產品型號編制：
|
球閥型號編制方法說明：
●-鶴牌球閥型號編制表示方法說明：
球閥附加代號：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S及DY多表示上裝式；
球閥名稱代號：Q表示球閥；
球閥驅動代號：2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代號；
連接方式代號：1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式；
結構型式代號：浮動式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；
：固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材質代號：B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑料、蒙乃爾P、Y硬質合金、W閥體直接加工；
壓力等級代號：16表示壓力為16公斤（1.6Mpa）最大可到64Mpa；
：150LB表示美標磅級壓力，最大耐壓等級可達2500LB（150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa）；
：5K表示日級壓力，最大壓力63K;
閥體材質代號：A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。
●-球閥編輯舉例：
1、DQ41H-16P表示：D低溫、Q球閥、4法蘭連接、1浮動直通流道、H表示不銹鋼、16壓力為16公斤、P閥體為18-8系不銹鋼；
2、Q645F-25C表示：Q球閥、6氣動驅動、4法蘭式、5T型三通流道、F氟塑料、25壓力二十五公斤、C鑄鋼。
●-常見的鶴牌球閥型號有：
V型球閥：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H；
保溫球閥：BQ41F、BQ641F、BQ941F；
不銹鋼球閥：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H;
襯氟球閥：Q41F46、Q641F46、Q941F46；
低溫球閥：DQ41F、DQ41H、DQ41Y;
對夾式球閥：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、
高溫球閥：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、
固定球閥：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W;
渦輪球閥：Q341F、Q341H、Q341W、Q341Y;
焊接球閥：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H;
偏心半球閥：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y；
上裝式球閥：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F；
三通球閥：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H;
四通球閥：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。
|
日標法蘭球閥Q41F使用說明：
|
①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)；
②日標法蘭球閥Q41F安裝使用說明書下載。
