Q41F廣式法蘭球閥

價格：1元/臺
供貨總量：10000
最小起訂：1
發貨期限：1天
所在地區：上海市閔行區
聯系人：許榮茂先生

13823685583

打電話時請告知是在綠色節能環保網上看到的，謝謝!

詳細介紹

深圳鶴牌閥門有限公司主要生產銷售【Q41F廣式法蘭球閥】，是目前國內最大的《球閥》在線生產銷售商。公司集成優質的法蘭球閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量不銹鋼球閥現貨庫存，為用戶提供球閥選型、原理作用、結構尺寸、安裝說明、資料下載等。

Q41F廣式法蘭球閥原理作用：

法蘭球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
浮動球閥采用特殊設計的雙斜面彈性密封圈，有效的降低了球體與密封圈之間的摩擦力，減少了操作力矩。當介質壓力較小時，密封圈與球體接觸面積較小，故有較大的密封比壓，確保可靠密封。當介質壓力較大時，密封圈與球鐵接觸面積也相應增大。故密封圈能承受較大的介質推力而不會損壞，確?？煽棵芊狻?nbsp;

Q41F廣式法蘭球閥性能特點：

①耐火結構：根據用戶的需要，球閥可設計成耐火結構，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構，有效阻止介質的擴散，防止火災擴大；

②防靜電結構：根據用戶的需要，球閥可設計成防靜電結構，即在球體與閥桿之間設置導電彈簧，使閥門在開啟過程中產生的靜電能通過所設置的靜電通道傳入管路導入地下，達到清除靜電的目的，避免靜電打火點燃介質，確保系統安全。

Q41F廣式法蘭球閥技術參數：

公稱通徑DN（mm）	15（1/2"）~200（8"）
公稱壓力PN（Mpa）	1.0~6.4
使用溫度（℃）	-29℃～425℃
適用介質	水、蒸汽、油品

Q41F廣式法蘭球閥部件材質：

零件名稱	閥體	球體	閥桿	密封圈
材質屬性	不銹鋼	不銹鋼	不銹鋼	聚四氟乙烯、金屬

Q41F廣式法蘭球閥外形尺寸：

PN1.6MPa 主要連接尺寸

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410

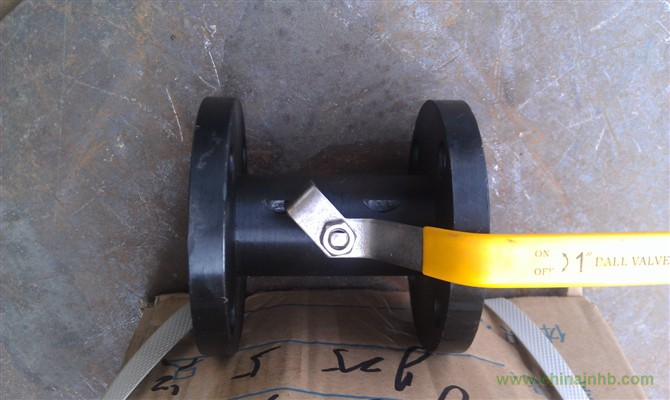

Q41F廣式法蘭球閥產品實物圖：

Q41F廣式法蘭球閥相關球閥產品型號編制說明：

球閥型號編制方法說明：
●-鶴牌球閥型號編制表示方法說明：
球閥附加代號：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S及DY多表示上裝式；
球閥名稱代號：Q表示球閥；
球閥驅動代號：2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代號；
連接方式代號：1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式；
結構型式代號：浮動式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；
                    ：固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材質代號：B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑料、蒙乃爾P、Y硬質合金、W閥體直接加工；
壓力等級代號：16表示壓力為16公斤（1.6Mpa）最大可到64Mpa；
                    ：150LB表示美標磅級壓力，最大耐壓等級可達2500LB（150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa）；
                    ：5K表示日級壓力，最大壓力63K;
閥體材質代號：A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。
●-球閥編輯舉例：
1、DQ41H-16P表示：D低溫、Q球閥、4法蘭連接、1浮動直通流道、H表示不銹鋼、16壓力為16公斤、P閥體為18-8系不銹鋼；
2、Q645F-25C表示：Q球閥、6氣動驅動、4法蘭式、5T型三通流道、F氟塑料、25壓力二十五公斤、C鑄鋼。
●-常見的鶴牌球閥型號有：
V型球閥：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H；
保溫球閥：BQ41F、BQ641F、BQ941F；
不銹鋼球閥：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H;
襯氟球閥：Q41F46、Q641F46、Q941F46；
低溫球閥：DQ41F、DQ41H、DQ41Y;
對夾式球閥：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、
高溫球閥：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、
固定球閥：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W;
渦輪球閥：Q341F、Q341H、Q341W、Q341Y;
焊接球閥：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H;
偏心半球閥：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y；
上裝式球閥：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F；
三通球閥：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H;
四通球閥：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。
