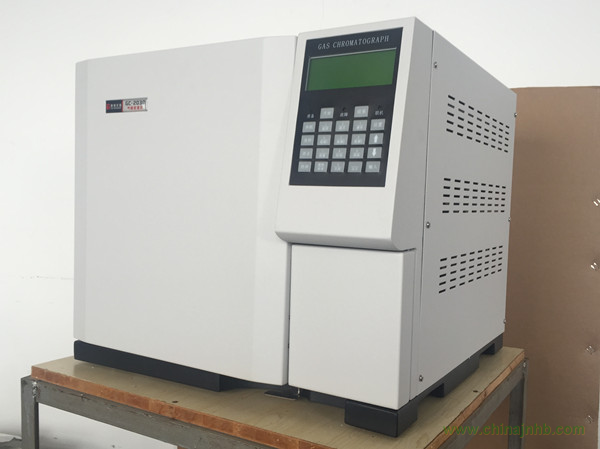

GC 2030/2020N氣相色譜儀分析測量變壓器中絕緣油
1.GC 2030/2020N系列氣相色譜儀介紹
TETWorth泰特沃斯，總部位于中國武漢，是國內領先的分析儀器系統供應商。擁有一流的研發、營銷、應用服務和供應鏈團隊，致力于儀器儀表行業最前沿色譜分析檢測技術研究與應用開發，提供滿足全國市場需求的高端分析測量儀器、完善的行業應用解決方案和售后服務。
TETWorth泰特沃斯是色譜儀器的領導供應商，其產品及技術方案正在化學、環保、食品、醫藥和生命科學領域中廣泛使用。
對產品的苛刻要求是泰特科技不斷前進的根本保障。通過嚴格的測試要求，泰特科技擁有業界最穩定的色譜系統（儀器長時間穩定性可達365天24小時運轉），最精確的控溫系統（溫控精度可達0.02度）
定向開發是泰特人的創新所在，永遠站在客戶角度設計產品。客戶的反饋是泰特成長的營養劑，客戶的訴求是泰特必須滿足的前提，一旦選擇與泰特合作，請放心，萬一不能按約履行，泰特返還定金并上門致歉。
酒香還怕巷子深，泰特人正從深閨處走來，泰特人會讓客戶深刻體會到泰特技術無窮的力量。
1.1泰特色譜的核心技術 → 第五代程序設計
通過近十年對國外高端氣相色譜儀的學習研發，我司于2015年底完成第五代電路設計，最新的電路采用歐洲CE設計標準，全方位解決國產色譜儀的通病：
|
|
國內外其它儀器公司要求/指標
|
泰特色譜要求/指標
|
|
接地
|
接地，必須保證非常良好，不然不給于安裝調試
后果1：會安裝調試不成功
后果2：會降低儀器靈敏度
花費：打樁，埋三角鐵，加鹽水，倒混凝土，固封
|
220v即可
接個穩壓器就OK
|
|
色譜核心數據：
溫度控制水平
|
國內：0.1度，最低0.05度
國外：0.01-0.02度
|
泰特最新色譜可以0.01度
|
|
信號匹配及輸出
|
國內：一般都是2根電壓信號輸出，外接第三方軟件，無法實現數字化，更別說遠程傳輸和遠程通信
國外：數字化網口輸出、232輸出、485輸出、結果輸出等
|
泰特：內部CAN的方式，采用接口板設計，可以隨意轉化為網口輸出、232輸出、485輸出等等
|
|
設計基礎
|
國內：低端采用dos命令的方式設計，最高端的是單片機的設計方式
國外：低端采用的是單片機，高端采用ARM嵌入式設計
|
泰特：采用ARM嵌入式設計，容易實現無線控制，遠程控制及手機APP控制
|
|
設計專利問題
|
國內：多為學習進口產品，仿照為主，很容易受到國外公司的專利限制
國外：均是原創設計
|
泰特：學習最新的國外技術優秀之處，結合中國元素，完全獨立于色譜行業，不存在專利侵權問題
|
|
其它
|
技術資料比較敏感，不便過多列舉
|
詳情咨詢我司
|
1.2 泰特色譜的基本技術 → 數字信號實現簡易操控
采用了技術先進的10/100M自適應以太網通信接口、并內置IP協議棧、使儀器可以輕松的通過企業內部局域網、互聯網實現遠距離的數據傳輸；方便了實驗室的架設、簡化了實驗室的配置、方便了分析數據的管理；
儀器內部設計3個獨立的連接進程，可以連接到本地處理（實驗室現場）、單位主管（如質檢科長、生產廠長等）、以及上級主管（如環保局、技術監督局等），可以方便地使單位主管和上級主管實時監控儀器的運行以及分析數據結果；
儀器配備的網絡版工作站可以同時支持多臺色譜儀工作（253臺），實現數據處理以及反控，簡化了文檔管理，并最大程度的降低了用戶的實驗室投資以及運行費用；
儀器可以通過互聯網連接到生產廠家，實現遠程診斷、遠程程序更新等（需用戶許可）；
儀器可配備的真空熒光屏或彩色觸摸屏，滿足不同的用戶需求；
系統具有中、英文2套操作系統，可自由切換；
控溫區域、電子流量控制器（EFC）、電子壓力控制器（EPC）可由用戶自由命名，方便用戶的使用（選配）；
儀器采用了多處理器并行工作方式，使儀器更加穩定可靠；可滿足復雜樣品分析，可選配多種高性能檢測器選擇，如FID、TCD、ECD、FPD和NPD，最多可同時安裝四個檢測器。也可采用檢測器追加方式，在儀器購入后很方便的選購安裝其它檢測器；
儀器采用模塊化的結構設計，設計明了、更換升級方便，保護了投資的有效性；
全新的微機溫度控制系統，控溫精度高，可靠性和抗干擾性能優越；具有六路完全獨立的溫度控制系統，可實現十六階程序升溫，使該設備能勝任更大范圍的樣品分析；具有柱箱自動后開門系統，使低溫控制精度得到提高，升/降溫速度更快；
1.3 泰特儀器的人性化設計 → 便捷更換
配件更換：進樣墊、襯管、極化極、收集極、噴嘴均可單手即可更換
主體更換：填充柱、毛細管進樣器、TCD、FID檢測器只需要一個扳手即可完全拆卸，維護非常便捷
噴嘴：獨特耐高溫石英設計，不易破碎且惰性更好，旋轉密封，密封更徹底
定位：獨特毛細管定位系統，有效保證柱子安裝重復性及燃燒速率恒定型
電路：采用插拔式設計，只需要拆卸四個螺絲即可完成更換
1.4泰特儀器的專項技術 → 定制色譜實現專機專用
泰特是一個基于分析化學的技術性搞科技企業，公司研發團隊主要由分析化學、藥物分析等專業研究人員組成的方法開發團隊，對儀器硬件設計的機械設計團隊，加上來自德國的電路研發團隊三個團隊組成，有很強的方法開發及運用實力，可以針對客戶的要求定向開發專用色譜儀：如：國內第一臺液化氣中雜質分析色譜儀、國內第一臺泥漿中廢氣監測轉化在線色譜儀、國內首批污染源在線非甲烷總烴監測儀、國內第一臺便攜式苯系物分析儀等等；其它設計:國內第一臺-20度超低溫制冷柱溫箱、國內第一臺三維毛細柱鍍金儀、國內第一臺氣液相組分取樣系統等等
2. 測量點氣相色譜儀硬件配置
2.1 基本要求
2.2變壓器油專用色譜儀基本配置
依據2.1“基本要求”部分，對于這個測試要求，其測量組分可以采用如下色譜配置：
|
產品名稱
|
產 地
|
規格型號
|
數量
|
單位
|
|
氣相色譜儀
|
武漢
|
泰特氣相色譜儀（雙FID+TCD+Ni轉化爐+進樣被壓+PIP填充柱進樣器）自動點火
|
1
|
臺
|
|
色譜柱
|
上海
|
變壓器油專用柱3根
|
1
|
套
|
|
色譜工作站
|
上海
|
變壓器油專用工作站
|
1
|
套
|
|
氫氣發生器
|
武漢
|
產生高純度氫氣（0-300ml/min）
|
1
|
臺
|
|
空氣發生器
|
武漢
|
產生三級無油壓縮空氣
|
1
|
臺
|
|
標準氣體
|
定做
|
4L 變壓器油專用
|
1
|
瓶
|
|
標氣閥
|
山東
|
標氣鋼瓶專用
|
1
|
套
|
|
色譜配套備件
|
全國配套
|
注射器，氮氣凈化器，雙向針頭，小膠帽等
|
1
|
套
|
|
以下自購或代為采購：
|
|
全自動振蕩器
|
國產
|
用于樣品油氣的收集
|
1
|
套
|
|
電腦打印機
|
聯想
|
聯想商務機，需要配置網絡接口
|
1
|
套
|
典型色譜圖如下：
2.3 儀器基本技術指標
|
|
GC2020N
|
GC2030
|
|
溫度控制
|
室溫以上6℃-400℃
|
室溫以上4℃-450℃，選用液氮制冷：-80℃-400℃
|
|
柱箱溫控精度
|
±0.1℃
|
±0.05℃（升級為0.02）
|
|
顯示精度
|
0.1℃
|
0.1℃
|
|
柱箱程升速率
|
0-25℃/min（調節增量0.1℃/min）最高可達40℃/min
|
0-40℃/min（調節增量0.1℃/min）最高可達80℃/min
|
|
程序升溫重復性
|
≤1％
|
≤1％
|
|
TCD檢測器靈敏度
|
S值≥6000mv.ml/mg(苯)，最高可達80000 mv.ml/mg(苯)
|
S值≥10000mv.ml/mg(苯)，最高可達12000 mv.ml/mg(苯)
|
|
基線漂移
|
≤30uv/30min
|
≤20uv/30min
|
|
基線噪音
|
≤5uv
|
≤3uv
|
|
FID檢測器檢出限
|
≤5×10-12g/s（十六烷），最低可達3×10-12g/s
|
≤3×10-12g/s（十六烷），最低可達1.5×10-12g/s
|
|
基線漂移
|
≤ 5×10-13A
|
≤ 5×10-13A
|
|
基線噪音
|
≤2×10-1３A/30min
|
≤2×10-1３A/30min
|
|
ECD檢測器檢出限
|
≤1 x 10-13g/s（r-666）
|
≤3 x 10-14g/s（r-666）
|
|
基線漂移
|
≤ 1×10-13A
|
≤ 1×10-13A
|
|
基線噪音
|
≤5×10-14A/30min
|
≤5×10-14A/30min
|
|
FPD檢測器檢出限
|
≤5 x 10-11 g/s（甲基對硫磷中硫）
|
≤2 x 10-11 g/s（甲基對硫磷中硫）
|
|
基線漂移
|
≤ 4×10-11A
|
≤ 4×10-11A
|
|
基線噪音
|
≤2×10-11A/30min
|
≤2×10-11A/30min
|
|
擴展
|
可增加4個外部事件
|
可增加8個外部事件
|
|
自動化工程
|
——
|
可增加：自動點火功能、實現自動進樣器連接、四路流量壓力顯示功能，可選用反控工作站實現數據反控
|
2.4 變壓器油測定指標
變壓器油中氣體最小檢測限 （單位ul/L）
|
H2
|
CO
|
CH4
|
CO2
|
C2H4
|
C2H6
|
C2H2
|
|
≤1.5
|
≤0.06
|
≤0.05
|
≤0.2
|
≤0.08
|
≤0.08
|
≤0.08
|
3. 服務范圍
l 參加技術研討會，并提供一切與客戶需要所需要的有關資料；
l 現場指導安裝、負責現場調試；
l 工廠/現場培訓；
l 售后服務；
4工程服務及培訓（僅限于工程項目，非工程此處請無視）
A 技術資料
合同簽定2周內，賣方向用戶提供1套設計資料。工程竣工后，提供設備的全部資料包括:
1.最終圖紙
2.分析儀系統資料
B 培 訓
在設備安裝啟動前，提供4人免費分析儀器技術培訓。
培訓內容：
分析儀器的基本原理知識
分析儀器的基本構造
分析儀器的操作步驟
分析儀器的維護及簡單維修方法
培訓地點：武漢
5現 場 驗貨，啟動，調試
A 全套設備到達現場后，賣方應書面通知用戶。用戶應派人到現場雙方開箱驗收。
B 賣方提供現場安裝指導
C 賣方提供調試與投用
6驗 收 標 準
嚴格按照儀器技術指標及合同技術協議的要求驗收，使系統符合工藝條件，系統正常投用3天，滿足檢測要求，視為驗收合格。
7質 量 保 證
A． 質保期
質保期為貨到現場計算起18個月或甲方簽發調試合格證書后12個月，兩者以先到為準。
B．質量保證
賣方提供的產品為先進的，成熟的，有效可靠的，且不低于設備數據表所要求的技術指標。質保期內出現的因設備質量產生的問題，賣方負責無償維護或更換。
8供 貨 期
交貨期為合同正式簽訂后2~8周內（依據項目而定）。
