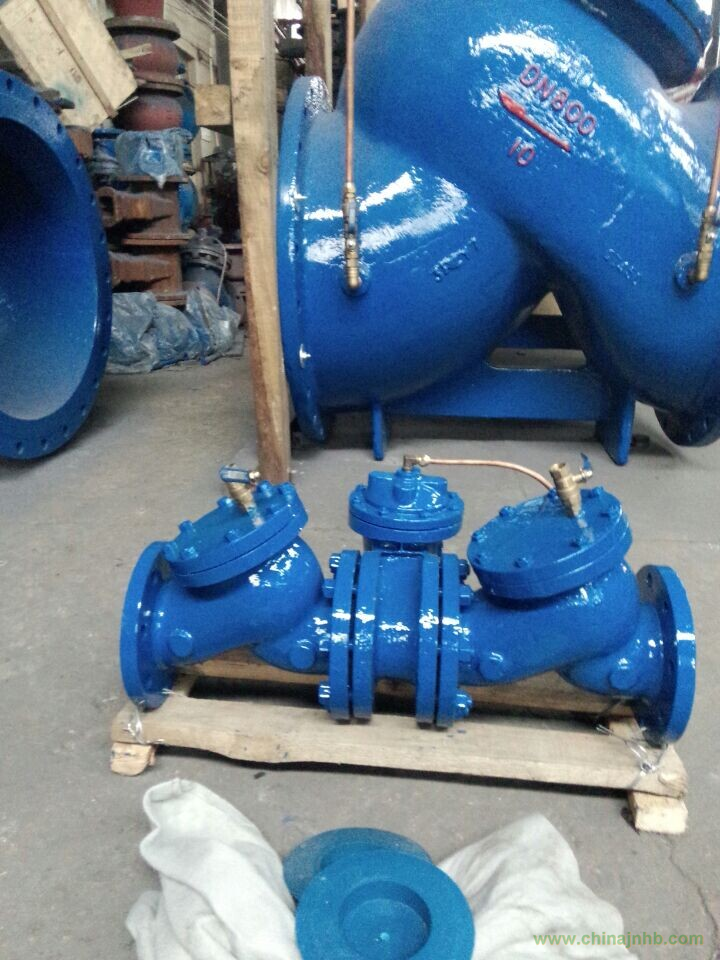

一、HS41X倒流防止器產品詳情：
HS41X倒流防止器是一種安裝在給類管道系統中用于嚴格防止介質倒流，保護其后的介質和設備不受污染的逆止類閥門。有兩個串聯的止回閥和過濾部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。
HS41X倒流防止器為多重止回閥密封串聯而成，當其中一只密封破壞時，另二只還其密封作用，防止回流，但三只止回密封同時破壞后，就失去了止回作用.
HS41X-16A安全型防污隔斷閥在普通型基礎上中間加排水器，這樣即使二只止回閥密封同時破壞，其它也能起到防止回流污染的作用。其工作原理是：
1、正常供水：
A、清潔市政生活水從第一級止回閥經過排水器到第二級止回閥出口向用戶供水，第一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而隔膜下腔與第一級止回閥出口（第二級止回閥進口）想通，由于其存在一定的壓差，推動閥瓣下移，排水器關閉，防止隔斷閥正常供水。
B、當閥后管路無用戶，水靜止。如進口壓力保持不變，其前后存在壓差排水器呈關閉狀態。
C、如進口壓力下降，共前后壓差下降到一定值，彈簧推動閥瓣向上，排水器又開啟泄壓。泄壓到與進口壓力恢復一定壓差時，排水器關閉。
2：密封失靈時
防污隔斷閥之后管網壓力升高，超過閥前進口壓力時，如第二止回閥密封完好無泄露，高壓水不會倒流，排水器隔膜，上下保持原來壓差，排水器關閉，不泄壓。當?shù)诙壷够亻y密封破壞產生泄露，第二級止回閥之前壓力壓力升高，造成排水器隔膜上下壓力并減小，排水器打開，排水泄壓；此時，如第一級止回閥同時密封被破壞，由于第二級止回閥倒流回的高壓水已經泄壓減壓，故不會倒流第一級止回閥。
3；如供水過程中供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零至負壓時，排水器完全打開，水排出，空氣從排水器進真空腔，從而產生水倒流現象。
二、HS41X倒流防止器主要技術參數
|
公稱壓力5MPa
|
公稱通徑mm
|
適用介質
|
適用溫度
|
法蘭標準
|
試驗標準
|
|
1.0~2.
|
DN50~DN600
|
水
|
0~80℃
|
GB/T17241.6 GB/T9133
|
GB/T13927 API598
|
三、HS41X倒流防止器主要部件材料
|
序號
|
零部件名稱
|
材料
|
|
1
|
閥體
|
鑄鋼、鑄鐵、球墨鑄鐵
|
|
2
|
閥蓋
|
鑄鐵、鑄鋼、球墨鑄鐵
|
|
3
|
閥盤
|
球墨鑄鐵
|
|
4
|
彈簧
|
不銹鋼、鉻釩鋼
|
|
5
|
防污閥
|
黃銅
|
四、HS41X倒流防止器主要外形及安裝尺寸
|
型號
|
DN
|
16-AL
|
16-L
|
D
|
Φ
|
N-d
|
H2
|
|
HS41X-16A
HS41X-16
|
50
|
455
|
410
|
165
|
125
|
4-18
|
190
|
|
65
|
580
|
430
|
185
|
145
|
4-18
|
200
|
|
80
|
570
|
500
|
200
|
160
|
8-18
|
225
|
|
100
|
710
|
640
|
220
|
180
|
8-18
|
248
|
|
125
|
800
|
730
|
250
|
210
|
8-18
|
276
|
|
150
|
910
|
830
|
285
|
240
|
8-23
|
308
|
|
200
|
1090
|
1000
|
340
|
295
|
12-23
|
356
|
|
250
|
1315
|
1200
|
405
|
355
|
12-25
|
410
|
|
300
|
1475
|
1360
|
460
|
410
|
12-25
|
485
|
|
350
|
1690
|
1560
|
520
|
470
|
16-25
|
528
|
|
400
|
1860
|
1720
|
580
|
525
|
16-30
|
595
|
