SMT18E系列智能交流電量數顯表是一種用于交流電量綜合參數測量的智能儀表, 該產品可以同時測量三相或單相交流回路中的每一相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、有功電度、無功電度以及諧波分量等幾十個參數。產品內部集成了微型控制電腦、數字信號處理芯片、高亮度LED數碼顯示屏、操作按鈕以及開關電源, 可以單獨完成測量、顯示、設定等操作, 本產品還配備了標準的數字通信接口、模擬量輸入/輸出接口和開關量輸入/輸出接口, 能夠?qū)崿F(xiàn)遙測、遙控、遙信、遙調、設定等功能。由于體積小、功能多、精度高、性能穩定, 可以用在多種交流用電場合下的測量、計量以及遠程集中抄表、監控管理。
SMT18E系列智能交流電量數顯表有四種規格:
SMT18E1 三路(相)交流電壓和電流數碼顯示表
SMT18E2 單路單相綜合交流電量數碼顯示表
SMT18E3 三路單相綜合交流電量數碼顯示表
SMT18E4 三相綜合交流電量數碼顯示表
SMT18E4P 三相綜合交流電量(PROFIBUS接口)數碼顯示表
SMT18E5 三相綜合交流電量及諧波數碼顯示表
SMT18E系列智能交流電量數顯表具有如下特點:
無需變送器，交流信號可直接接入(低壓)或通過互感器接入(中高壓)
可測量和顯示三相/單相交流回路的每相電壓有效值 (V1、V2、V3、V12、V23、V31)
可測量和顯示三相/單相交流回路的每相電流有效值 (I1、I2、I3) 和零序電流 (In)
可測量和顯示三相/單相交流回路的每相有功功率 (P1、P2、P3) 和三相總有功功率 (P)
可測量和顯示三相/單相交流回路的每相無功功率 (Q1、Q2、Q3) 和三相總無功功率 (Q)
可測量和顯示三相/單相交流回路的每相視在功率 (S1、S2、S3) 和三相總視在功率 (S)
可測量和顯示三相/單相交流回路的每相功率因數 (PF1、PF2、PF3) 和三相總功率因數 (PF)
可測量和顯示交流回路的頻率 (f)
可測量和顯示三相/單相交流回路的總輸入有功電度 (EPi) 和總輸出有功電度 (EPo)
可測量和顯示三相/單相交流回路的總感性無功電度 (EQind) 和總?cè)菪詿o功電度 (EQcap)
能夠分析每相電壓、電流的總諧波含量和2～32次諧波分量以及三相電壓、電流的不平衡度
采用24位高分辨率模數轉換器, 電壓、電流精度優于0.2%, 功率、電度精度優于0.5%
適應三相四線、三相三線三CT、三相三線二CT、單相等多種應用
可在面板設置PT、CT變比, 能夠適應所有高、中、低壓的交流測量
高亮大尺寸LED數顯屏顯示
內置RS232/485或PROFIBUS通信接口，提供MODBUS或PROFIBUS-DP通信協議
內置實時鐘, 提供年、月、日、時、分、秒信息, 配備鋰電池供電, 確保時鐘連續穩定運行
可選配模擬量輸入、模擬量輸出、開關量輸入、開關量輸出等擴展輔助接口
超小體積, 標準儀表規格尺寸：96mm(高)×96mm(寬)×70mm(深)

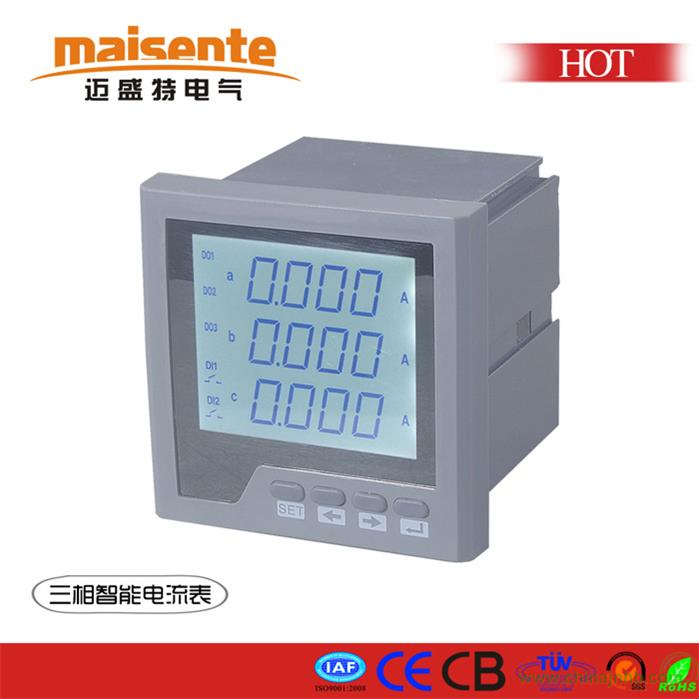

SMT18T系列智能交流電量液晶表是一種用于交流電量綜合參數測量的智能儀表, 該產品可以同時測量三相交流回路中的每一相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率、有功電度、無功電度以及諧波分量等幾十個參數。產品內部集成了微型控制電腦、數字信號處理芯片、漢字液晶顯示屏、操作按鈕以及開關電源, 可以單獨完成測量、顯示、設定等操作, 本產品還配備了標準的數字通信接口、模擬量輸入/輸出接口和開關量輸入/輸出接口, 能夠?qū)崿F(xiàn)遙測、遙控、遙信、遙調、設定等功能。由于體積小、功能多、精度高、性能穩定, 可以用在多種交流用電場合下的測量、計量以及遠程集中抄表、監控管理。
SMT18T系列智能交流電量液晶表有四種規格:
SMT18T1 三路(相)交流電壓和電流液晶顯示表
SMT18T2 三路單相綜合交流電量液晶顯示表
SMT18T3 三相綜合交流電量液晶顯示表
SMT18T3P 三相綜合交流電量(PROFIBUS接口)液晶顯示表
SMT18T4 一帶多綜合巡檢液晶顯示表
SMT18T5 三相綜合交流電量及諧波液晶顯示表
SMT18T系列智能交流電量液晶表具有如下特點:
無需變送器，交流信號可直接接入(低壓)或通過互感器接入(中高壓)
可測量和顯示三相/單相交流回路的每相電壓有效值 (V1、V2、V3、V12、V23、V31)
可測量和顯示三相/單相交流回路的每相電流有效值 (I1、I2、I3) 和零序電流 (In)
可測量和顯示三相/單相交流回路的每相有功功率 (P1、P2、P3) 和三相總有功功率 (P)
可測量和顯示三相/單相交流回路的每相無功功率 (Q1、Q2、Q3) 和三相總無功功率 (Q)
可測量和顯示三相/單相交流回路的每相視在功率 (S1、S2、S3) 和三相總視在功率 (S)
可測量和顯示三相/單相交流回路的每相功率因數 (PF1、PF2、PF3) 和三相總功率因數 (PF)
可測量和顯示交流回路的頻率 (f)
可測量和顯示三相/單相交流回路的總輸入有功電度 (EPi) 和總輸出有功電度 (EPo)
可測量和顯示三相/單相交流回路的總感性無功電度 (EQind) 和總?cè)菪詿o功電度 (EQcap)
能夠分析每相電壓、電流的總諧波含量和2～32次諧波分量以及三相電壓、電流的不平衡度
可分時段計量有功電度, 適應復費率要求的場合
采用24位高分辨率模數轉換器, 電壓、電流精度優于0.2%, 功率、電度精度優于0.5%
適應三相四線、三相三線三CT、三相三線二CT、單相等多種應用
可在面板設置PT、CT變比, 能夠適應所有高、中、低壓的交流測量
全部中文顯示操作界面, 高亮藍色背光大屏幕液晶屏顯示
內置RS232/485或PROFIBUS通信接口，提供MODBUS或PROFIBUS-DP通信協議
內置實時鐘, 提供年、月、日、時、分、秒信息, 配備鋰電池供電, 確保時鐘連續穩定運行
可選配模擬量輸入、模擬量輸出、開關量輸入、開關量輸出等擴展輔助接口
超小體積, 標準儀表規格尺寸：96mm(高)×96mm(寬)×70mm(深)
