LS200E-2S4    LS200E-2S6    LS200E-2S7

LS200E-2S9   LS200E-2S9U LS200E-9S4

LS200E-9S6    LS200E-9S7    LS200E-9S9   LS200E-9S9U

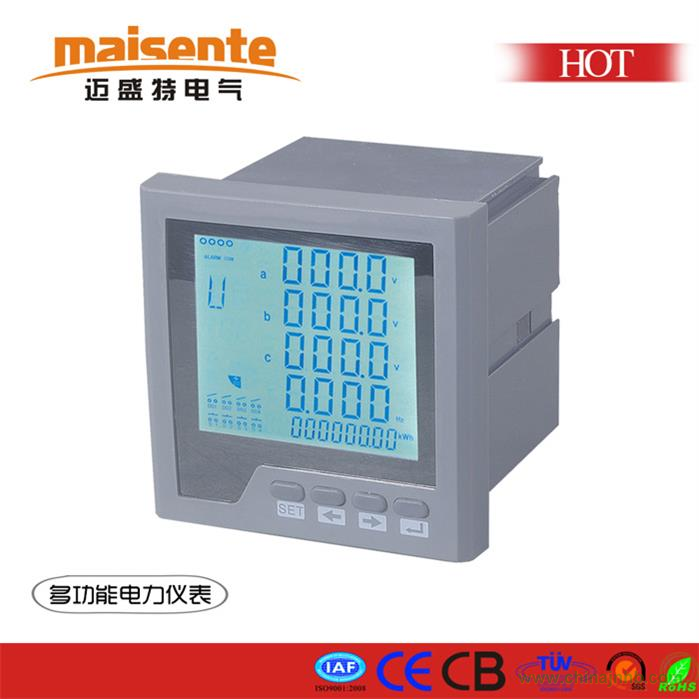

LS200E型多功能電力儀表產品集電流表、電壓表、功率表、功率因數表、電度表為一體的綜合電量監測儀表，RS485通訊接口將該儀表聯接到監測中心的計算機網絡，是適合我國工礦企業、民用建筑、樓宇自動化等現代供配電系統的一種高性能自動化儀表。

LS200E專用于50/60Hz供電系統電量參數的綜合采集；測量并顯示三相電壓、三相電流、有功功率、無功功率，功率因數，頻率、有功電能(累積)和無功電能(累積)，電能量數值僅作為企業內部二級計量考核、核算用，不作計價計量、付費使用。u 精度：0.5%u

輸 入：

電流：額定輸入電流AC：1A、5A,

電壓：額定輸入電壓AC：100V、220V、380V,

允許過量程：瞬時：電流10倍/5秒，電壓2倍/1秒；持續：1. 2倍u

工作電源：AC ( 85～265)V或DC ( 100～275)V 8VAu

外型尺寸：2S(120×120mm；開孔尺寸：111×111mm)u 9S(96×96mm；開孔尺寸：92×92mm)

串行通訊：RS485串行接口，ModBus協議、RTU格式，

通訊波特率4800、9600可選u

接線方式：3P3W（三相三線）或3P4W（三相四線）

1：(120×120mm；開孔尺寸：111×111mm)

LS200E-2S4  全部電量參數 RS485 二路電能脈沖

LS200E-2S6  全部電量參數 RS485

LS200E-2S7  四象限電能   RS485 二路電能脈沖

LS200E-2S9  三相電流和有功電能 RS485 一路電能脈沖

LS200E-2S9U 三相電壓、電流、功率和有功電能 RS485 一路電能脈沖

2：(96×96mm；開孔尺寸：92×92mm)

LS200E-9S4  全部電量參數 RS485 二路電能脈沖

LS200E-9S6  全部電量參數 RS485

LS200E-9S7  四象限電能   RS485 二路電能脈沖

LS200E-9S9  三相電流和有功電能 RS485 一路電能脈沖

LS200E-9S9U 三相電壓、電流、功率和有功電能 RS485 一路電能脈沖

TD184E系列多功能電力儀表是一種具有可編程測量、顯示、數字通訊、電能脈沖、變送輸出等功能的多功能智能電表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用于變電站自動化、配電自動化、智能建筑、企業內部電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊、采用MODBUS通訊協議。

 規格型號 型號 測試 顯示 功能

 TD184E-2S4M   TD184E-2S4    TD184E-2S3 TD184E-2S5

TD184E-2S4M  電力網絡中全部電量參數  RS-485  兩路脈沖輸出 兩路模擬量輸出(可選)

TD184E-2S4    電力網絡中全部電量參數  RS-485  兩路脈沖輸出

TD184E-2S3 四象限電能  RS-485  兩路脈沖輸出

TD184E-2S5 三相電流、有功電能、無功電能   RS-485  兩路脈沖輸出
