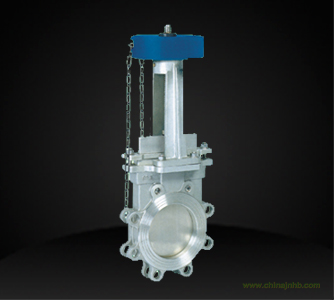

上海PZL43鏈輪傳動刀型閘閥
規格參數：
主要技術參數和性能：
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑：DN50~600mm NPS 2"~24"
適用溫度：-38~+650℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）
配套附件：安裝法蘭

刀型閘閥執行標準：
殼體材料的壓力-溫度等級按GB9131的規定。
閥體的結構長度和極限偏差按GB/T 15188.2的規定
法蘭連接尺寸和密封面型式有特殊要求在訂貨中注明。
閥桿和閥桿螺母采用梯形螺紋，其基本尺寸和公差按GB 5796.1～5796.4的規定。
支架與驅動裝置的連接尺寸按GB 12222的規定。
閥體采用WCB材料，按GB12229的規定。
閘板采用奧氏體不銹鋼（SS304）材料，按GB 12220、GB4237的規定。
閥桿采用1Cr13、2Cr13的材料，按GB12220的規定。
支架和填料壓蓋采用碳素鋼（WCB）材料，按GB12229的規定。
閥桿螺母采用銅合金（ZCuZn38Mn2Pb2、ZCuSn5Pb5Zn5）,按GB 12225的規定。
上密封件（填料）采用石墨石棉繩。
殼體試驗和密封試驗按GB/T 13927的規定。
對有效密封性能要求的，密封試驗的泄漏按1×mm/s計算。
煤氣閘閥清潔要求按JB/T 7748的規定。
涂漆的顏色按JB 106的規定。
煤氣閘閥的包裝、貯存、運輸和質量保證按JB/T 7928的規定。
殼體壓力：1.5MPa,密封壓力：1.1壓力，適用溫度：425℃，適用介質：污水，煤氣、紙漿等。
