測試數據：(若環境溫度偏高，濃度及產量數值將會降低，環境溫度偏低，數值將會提高)

環境：溫度15~20℃，濕度70%RH，

工作電壓:AC220V/50HZ  ±5%

功率：2000W

頻率：5.6KHZ  正弦波

進氣:壓力：＜0.25Mpa，干燥度 -20。

冷卻水：溫度15~20℃，壓力＜0.4Mpa。

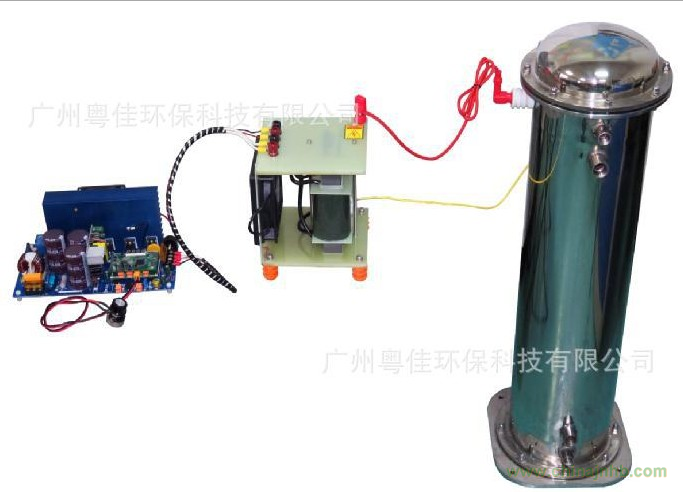

 外觀實物圖2

技術參數：

-----------------------------------------------------------------------------

名    稱：200g/H臭氧發生器套件（高壓控制電源+高壓包+蜂窩放電室）

型    號：FW-200GC

工作電壓：AC220V/50HZ（110V需定制）

功    耗：25～2200W 可調，

供氣源：干燥潔凈的氧氣或空氣    露點≤零度，壓力＜0.25Mpa。

冷卻水：流量大于15L/min，溫度不高于環境溫度，壓力小于0.4Mpa。

臭氧產量：使用氧氣，流量35L~45/min時，臭氧產量≥200g/H

          使用冷干空氣，流量240~280L/min時，臭氧產量≥100g/H

臭氧濃度：最高120mg/L（氧氣流量＜5L/min）

          正常85~95mg/L (氧氣流量35~45L/min)

工作環境溫度：-10～35℃     最佳工作環境溫度：-10～25℃

工作環境濕度：≤85%RH相對濕度（光滑物體表面無凝水）

外形尺寸：臭氧管：295*295*920MM 電路：260*155*115mm /高壓包：185*193*98MM

（安裝高壓包四周邊緣距離金屬板大于20厘米，距離高壓包25厘米內不能有其他電路板）

凈    重：（臭氧管放電室37.5KG，電源1.5KG，高壓包4.5KG）

產品結構說明：

-------------------------------------------------------------------------------

1、200g/H臭氧發生器套件由臭氧放電室和高壓包+驅動電源三個部分構成。

2、臭氧放電室特點：放電室內部采用多組放電管結合，側面看接近蜂窩結構，行業俗稱蜂窩管，放電管內外電極均為316L不銹鋼，外殼304不銹鋼，介電材質使用高純二氧化硅石英管99.8%，聚四氟乙烯及氟膠密封原件組合而成，外電極水冷，設計使用壽命大于5萬小時。

蜂窩臭氧放電室內放電效果（空氣源）

3、高壓電源構成及特點：軍工級變頻變壓PCB電路及真空環氧高壓包組成；主要特點為：IGBT推動，頻寬自動/手動、開機緩啟動,（限制浪涌電流），供電過電壓保護.功率變換器過熱保護，輸出短路，斷路保護、聲光警示.電路抗干擾,防潮，防腐設計，并且可以根據客戶要求靈活變通為PLC（0~5V貨4~20mA）控制或供電電壓不同的設定功能，正常使用壽命12K小時以上。

4、高壓電源上的零配件說明：

A/電位器：主要功能是調節臭氧電源的輸出功率大小，從而改變臭氧輸出的濃度及產量，順時針為調大，逆時針為調小；（如果用PLC0~5V控制的，電位器取消不用）

B/高壓線及高壓地線：高壓線是從高壓包上獨立引出，高壓硅膠線直徑8MM左右，安裝時需要接在放電室外的接線柱上；高壓地線是從高壓包上單獨引出的黃綠色線，安裝時需要接通放電室外殼。

5、電源采用正負壓推動，5秒緩啟動無浪涌電流，電位器調節功率時不改變頻率大小。

設備用途說明

-------------------------------------------------------------------------------

FW-200GC臭氧發生器配件主要用于臭氧機組裝，可以一臺設備安裝一套或多套，比如安裝2套就是400g/H的臭氧機。是臭氧機的主要核心部件，供氣氣源可用氧氣也可用空氣，可用在需要臭氧滅菌或凈化的地方，一般運用在水處理，脫色處理，其優越的工藝做工和電參數的穩定性及超長的壽命在廣大用戶中得到一致的好評。

設備安裝說明

-------------------------------------------------------------------------------

第一步：高壓電源及高壓包安裝在絕緣板（不導電材質，以玻纖板為佳，厚度6MM以上）上，絕緣板固定在機箱中，需要注意：高壓包距離金屬機箱外殼大于20厘米（高壓部分如果距離金屬機箱外殼太近，可能會形成高壓渦流從而影響使用甚至損壞），放電室安裝在機箱內部或外部，可以與機箱外殼導通，高壓線接放電室的接線端，高壓地線接通放電室的外殼即可，注意高壓線距離其他線路或機箱需要大于2厘米，不得接觸。

第二步：冷卻水安裝：臭氧管垂直地平面安裝，進水口必須在下端，出水口在上端。水溫不高于環境溫度，流量大于15L/min，水管接通后檢查好不允許漏水。冷卻水可以用循環水冷，也可以外接自來水水冷，只要出水溫度不高于50度，方便安裝即可。

第三步：進氣口及臭氧出氣口的安裝：放電室靠近高壓接線端的一個氣嘴為進氣嘴（最上端），進氣口的導氣管材料普通材質如硅膠、PVC等，出氣口必須用抗氧化的材質（四氟管，氟膠管，不銹鋼管等）接通，要求不漏氣即可，通入放電室的氣體，無論是氧氣還是空氣，都要確保氣體潔凈干燥，溫度不要高于35度，露點零度以下。

第四部：電位器的安裝，電位器安裝在機箱外殼的控制面板上，方便用戶調節使用。

第五步：檢查線路：高壓線和高壓地線接通臭氧管后，要盡量將高壓線以最短的距離連接，配件出廠時高壓線長100CM左右，安裝的時候根據安裝的位置盡量將高壓線剪短接通，避免高壓線在機箱內與其他的線路或物件碰觸在一起，如有條件，可用2毫米厚以上內徑為10~12MM的硅膠管套上高壓線，加強高壓保護。其他的線路，特別是數顯的電子器件連接線，不要靠近高壓部分（高壓包，高壓線，臭氧管），否則高壓可能會干擾其正常使用功能。

使用注意事項

-------------------------------------------------------------------------------

1、收到貨物后，請先檢查設備有無損壞或缺失零配件，確保沒有問題后再投入到安裝使用環節。

2、安裝組件過程中，請注意輕拿輕放，避免摔毀。

3、安裝好設備以后，通電之間請檢查清楚氣路、水路、電路之間有沒有問題，確保無誤后再通電。

4、設備安裝確保高壓無外泄到機箱外殼上，高壓危險6KV左右。

5、禁止在易燃易爆場所使用。

6、確保冷卻水溫度不高于環境溫度，工作時冷卻水出水溫度不可高于45℃。

7、臭氧出口臭氧濃度較高，人體請勿長時間接觸臭氧，投放到密閉空間的臭氧可在機器停止工作60分鐘后自然分解，人方可進入。

8、非專業人員請勿檢修設備，一般電工人員需在向專業維護人員咨詢后可以檢修。

9、如果設備運用在水處理時，請確保氣水混合裝置不能有水回流到臭氧管的氣路中，否則會導致高壓短路。

設備日常維護保養

-------------------------------------------------------------------------------

1、安裝好的設備應使用放置在干燥通風潔凈的環境內，環境溫度在-10～40℃之間，相對濕度小于85%RH。

2、設備維護保養時，需斷開電源線情況下進行。

3、設備可以長時間24小時*N天連續工作，但是請確保設備上散熱良好，供電電壓穩定。

4、清潔機箱用的濕毛巾必須擰干后使用，切勿將水滴濺入機器內部。

售后服務

-------------------------------------------------------------------------------

1、自購買之日起保修一年。

2、在保修期內產品質量問題免費維修，安裝錯誤或人為原因的損壞需收費。

3、保修期后提供終身有償保修。

4、售后服務電話：18819261495。
