介紹

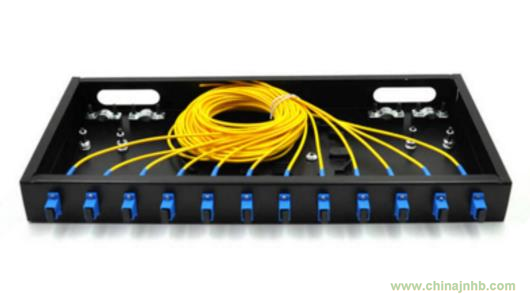

光纜終端盒系列產品是光纖傳輸通信網絡中終端配線的輔助設備，適用于室內光纜的直接和分支
接續，并對光纖接頭起保護作用

環境要求

a. 光纜終端盒不適合于在露天使用，如要使用，應采取保護措施。

b. 工作溫度：-25℃～+40℃

c. 儲存溫度:一25℃～+55℃
相對濕度:不大于85%(30℃時)

d. 氣壓:70～106kPa

20

功能要求

1.具有光纜引入、配線尾纖引出并固定和保護光纜、配線尾纖及其中光纖性能不受損傷的功能。

2.具有使光纜終端免受環境影響的功能。

3.具有使光纜金屬構件與光纜終端盒殼體絕緣并能方便地引出接地的功能。

4.提供光纜終端的安放和余留光纖存儲的空間,并使安裝操作方便。

5.盒體能有足夠抗沖擊強度地固定,并具有不同使用場合的相應安裝功能。

6.必要時,應具有光纜分歧接續功能，功能要求。

結構

光纜終端盒由外殼、內部構件、光纖接頭保護件3部分組成。

1.外殼
外殼應能方便開啟,便于安裝;外殼應有用于將光纜金屬構件高壓防護接地的引出裝置。

2. 內部構件。
內部構件應包括以下部分:

a. 支撐架:內部結構的主體,用于內部結構的支撐；

b. 集纖盤:用于有順序地存放光纖接頭(及其保護件)和余留光纖,可余留光纖的長度不小于1.6m，余留光纖盤放的曲率半徑應不小于37.5mm。并有為重新接續提供容易識別纖號的標記和方便操作的空間；

c. 固定裝置:用于光纜護套固定、光纜加強構件固定和配線尾纖固定。

3.光纖接頭保護件
光纖接頭的保護可采用熱收縮保護管、護夾等

材料性能

光纜終端盒所在零件采用的材料應具有防腐性能,如無防腐性能應作防腐處理；其物理、化學性能必須穩定；各種材料之間必須相容,并與光纜護套和配線尾纖護套相容。為防止腐蝕和其它電損害,這些材料還必須與其它設備中所常用的材料相容。

1. 光纜終端盒如采用工程塑料,其燃燒性能應符合GB/T5169.7中試驗A，試驗火焰施加持續時間為30s的要求。

2. 光纖接頭增強保護件采用的材料及填充物的熱熔溫度應不小于120℃,熱軟化溫度應不小于90℃，應能在一25℃~+40℃溫度下使用。

3. 全部材料應無毒、無腐蝕,對人體健康和其它設備元副作用。

外觀光纜終端盒應形狀完整,無毛刺、無氣泡、無龜裂和空洞、元翹曲、元雜質等缺陷。全部底色應均勻連續。 外形美觀 施工方便 接續附加衰耗小 結構合理，可將光纜加強芯固定在終端盒內，具有與光纜金屬外護套連的接地線引出的功能，同時適用帶狀光纜和普通光纜。設計獨特，有19英寸機架上的終端盒,也有墻掛式的終端盒。

光學性能

光纜終端盒內的余留光纖盤繞在集纖盤內,在光纜終端盒安裝操作后光纖及光纖接頭應元附加衰減。

機械性能 經下列各項試驗后,光纜終端盒盒體及盒內各部分應元變化,必要時作光纖通光檢查。

1．拉伸：光纜終端盒與一根光纜間應能承受不小于500N的軸向拉伸力，與任一根配線尾纖間能承受不小于5N的軸向拉伸力。
2． 壓扁：光纜終端盒盒體各面均應能承受不小于200N的垂直靜壓力。
3． 扭轉：光纜終端盒應能承受扭轉角度

電氣性能

1． 絕緣電阻：光纜接頭盒金屬構件與光纜金屬加強芯之間、光纜金屬構件之間、光纜金屬構件與地之間的絕緣電阻應不小于2*104MΩ[測試電壓為500V（DC）]。
2． 耐電壓強度：光纜終端盒與光纜金屬加強芯之間、光纜金屬構件之間、光纜金屬構件與地之間在15Kv直流電作用下1min，不擊穿，無飛弧現象。

光學性能

光纜終端盒內的余留光纖盤繞在熔纖盤內，在光纜終端盒安裝操作后光纖及光纖接頭應無附加衰減。

規格 型號

2進8出 ST-SC-FC
4進12出 ST-SC-FC
4進24出 ST-SC-FC
6進48出 ST-SC-FC^[1]

作用

編輯

接頭盒的作用就是將兩段光纜連接起來。終端盒是光纜的端頭接入的地方，然后通過光跳線接入光交換機。因此，終端盒通常是安裝在19英寸機架上的，可以容納光纜端頭的數量比較多。 接頭盒的作用就是將兩段光纜連接起來。終端盒就是將光纜跟尾纖連接起來起保護作用的。實際工作中終端盒可以作室內接頭盒用但是很少將接頭盒當終端盒用 用途不一樣,1、交接箱可分為光纜交接箱和電纜交接箱.它們的作用都是用在用戶前端配線用的。2、接續盒一般指的是光纜接續盒,也叫光纜接頭盒.有些地方,尤其是廣電系統又叫光接續包，它的作用是保護光纜接頭不受到外界的損害。配線架也分為光纜配線架和電纜配線架，作用也像交接箱一樣，但它是用于運營商的機房內。

應用

編輯

光纜終端盒作為信息傳輸的載體，以光纖硬件作為信息傳輸媒介，已然成為現代化通訊重要的支柱。光纜終端盒技術從理論提出到工程領域的技術實現，再到今天高速光纖通訊的實現，前后經歷了幾十年的時間，光纖通訊技術的誕生及深入發展是信息通訊史上一次重要的改革。

光纜終端盒廣泛應用于市話、農話網絡系統、數據、圖象傳輸系統，CATV有線電視系列，用于室內光纜的直通力接和分支接續，起到尾纖盤儲和保護接頭的作用，采用冷軋鋼板靜電噴塑制成，設計結構合理，美觀大方可將光纜加強芯固定在終端。

安裝要求

編輯

1、信息模塊、多用戶光纜終端盒、集合點配線模塊安裝位置、安裝方式和高度應符合設計要求。

2、安裝在活動地板內或地面上時，應固定在接線盒內，信息面板采用直立和水平等形式，接線盒蓋可開啟，并應具有防水、防塵、抗壓功能，接線盒蓋面應與地面齊平。 ?

3、光纜終端盒底盒同時安裝信息模塊和電源插座時，間距及采取的防護措施應符合設計要求。 ?

4、光纜終端盒底座的固定方法應以現場施工的具體條件來定，可用膨脹螺釘、射釘等方法安裝，信息模塊明裝底盒的固定方法根據施工現場條件而定。 ?

5 、固定螺絲需擰緊?不應產生松動現象。底座、信息模塊與面板的安裝應牢固穩定，無松動現象，面板應保持在一個水平面上?做到美觀整齊。 ?

6、安裝在墻上的光纜終端盒，其位置宜高出地面300 mm左右。在房間地面采用活動地板時。光纜終端盒應離活動地板表面300 mm。 ?

7、各種插座面板應有標識?以顏色、圖形、文字表示所接終端設備業務類型。 ?

8、工作區內終接光纜的光纖連接器件及適配器安裝底盒應具有足夠的空間?并應符合設計要求
