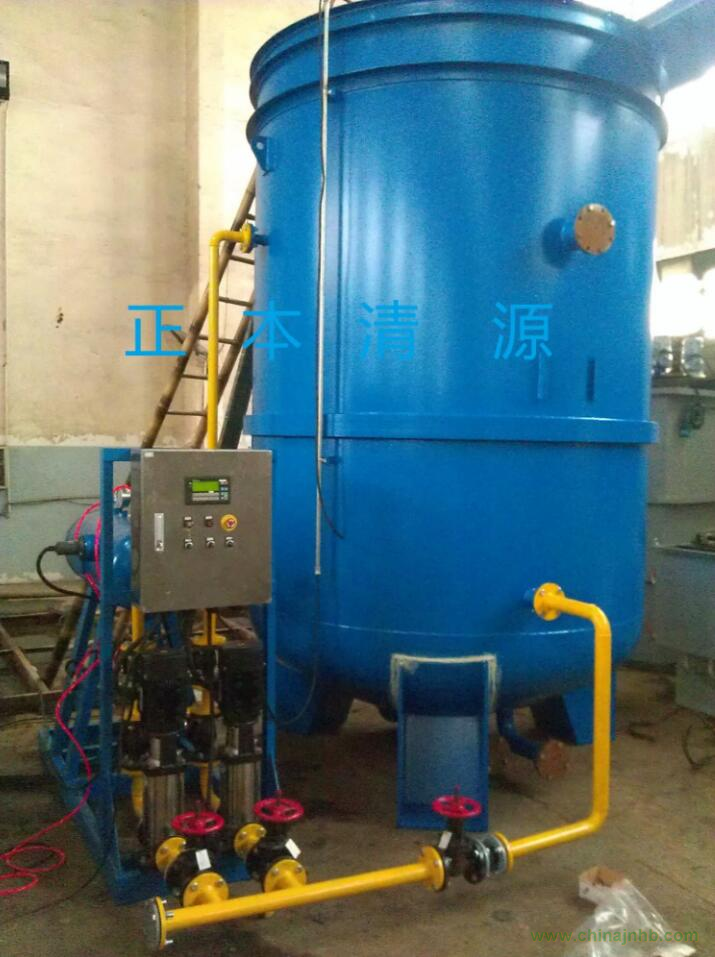

豎流式溶氣氣浮（VDAF）：溶氣方式為加壓射流，這類氣浮目前在國內來說運用的非常少，由于結構復雜，高度較高，操作維護比較困難等特點，所以相對比于平流式加壓溶氣氣浮效果要大打折扣，只有在占地空間上存在優勢，處理量適用于30m3/h以下的廢水。
|
型號
|
處理量（m3/h）
|
溶氣水量（m3/h）
|
回流水泵電機（kw）
|
加氣電機（kw）
|
刮沫機（kw）
|
罐體尺寸（mm）
|
|
VDAF-1
|
0.5～1
|
0.3～0.5
|
0.55
|
0.55
|
0.18
|
Φ800×1900
|
|
VDAF-2
|
1.5～2
|
0.6～1
|
0.75
|
0.55
|
0.18
|
Φ1000×1900
|
|
VDAF-3
|
2～3
|
1～1.5
|
0.75
|
0.75
|
0.37
|
Φ1200×2100
|
|
VDAF-5
|
3～5
|
1.5～2
|
1.1
|
0.75
|
0.37
|
Φ1500×2600
|
|
VDAF-10
|
5～10
|
2～3
|
1.5
|
0.75
|
0.37
|
Φ1800×2800
|
|
VDAF-15
|
11～15
|
3～5
|
2.2
|
0.75
|
0.37
|
Φ2000×2800
|
|
VDAF-20
|
16～20
|
5～7
|
2.2
|
0.75
|
0.37
|
Φ2200×3000
|
|
VDAF-25
|
21～25
|
6～8
|
3
|
0.75
|
0.37
|
Φ2400×3000
|
|
VDAF-30
|
26～30
|
8～10
|
3/5.5
|
0.75
|
0.37
|
Φ2600×3200
|
|
VDAF-40
|
31～40
|
10～15
|
5.5
|
0.75
|
0.37
|
Φ3000×3500
|
以上數據僅供參考，以最終確認為準。
