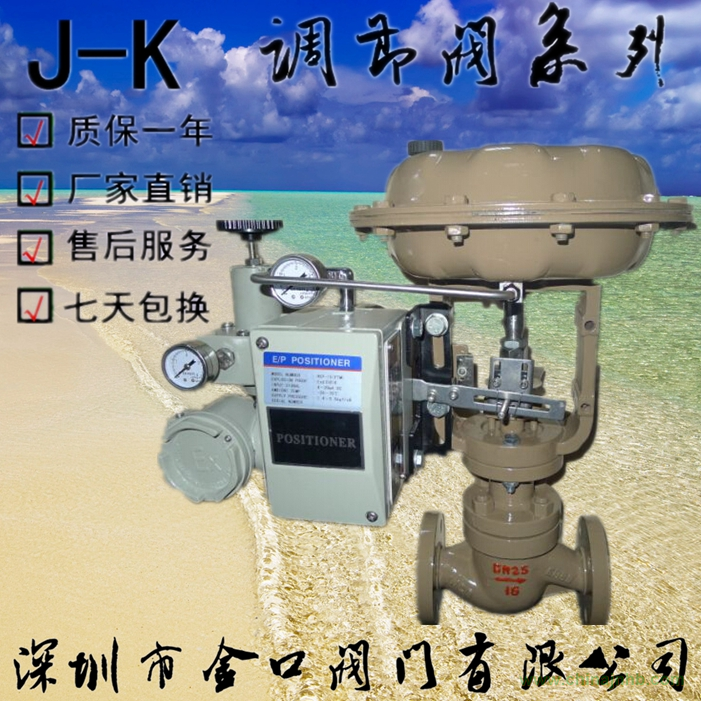

精小型蒸汽控制氣動調節閥，ZJHM套筒式氣動調節閥廠家概述：
ZJHP/M精小型氣薄膜(單座）套簡調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。

 特點：
1.采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
2.套筒互換性強，拆裝方便，容易維修。
3.全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
4.閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
5.執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
6.ZJHPW型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
7.ZJHPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合

主要零件材料:
閥體、閥蓋：HT200、ZG230-450、ZGlCr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13


精小型蒸汽控制氣動調節閥，ZJHM套筒式氣動調節閥廠家主要技術參數:

公稱通徑 DN mm 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Kv 直線 6.9 11 17.4 27.5 44 69 110 176 275 440 690
等百分比 6.3 10 16 25 40 63 100 160 250 400 630
額定行程 L(mm) 16 25 40 60
膜片有效面積 (cm2) 280 400 600 1000
信號范圍 (kPa) 20～ 100 、 40 ～ 200 、80 ～ 240
氣源壓力 (MPa) 0.14、 0.25
固有流量特性 直線、等百分比
固有可調比 50
允許泄漏量 硬閥座不平衡型： IV 級 軟閥座： VI 級
公稱壓力 PN(MPa) 1.0、 1.6 、 4.0 、 6.4
工作溫度 ( ℃ ) 常溫型 -20～ 200 、 -40 ～ 250 、 -60 ～ 250
散熱型 -40～ 450 、 -60 ～ 450
高溫型 300～ 560
低溫型 -60～ -100 、 -100 ～ -200 、 -200 ～ -250

本產品性能指標貫徹GB/T4213-92標準

外形尺寸表


公稱通徑 20 25 32 40 50 65 80 100 125 150 200
A 282 308 394 498
L PN16， 40 150 160 180 200 230 290 310 350 400 480 600
PN64 230 230 260 260 300 340 380 430 500 550 650
H 1 PN16 52.5 57.5 70 75 82.5 92.5 100 5110 125 142.5 170
PN40 52.5 57.5 70 75 82.5 92.5 100 117. 135 150 187.5
PN64 65 70 77.5 85 90 102.5 107.5 125 147.5 172.5 207.5
H 標準型 PN16 429 438 474 477 502 626 662 687 836 896 987
PN40 429 438 474 477 502 626 662 695 845 896 1000
PN64 456 468 511 525 535 663 673 705 868 958 1260
散熱高溫型 570 570 610 610 630 730 810 820 960 1090 1180

精小型蒸汽控制氣動調節閥，ZJHM套筒式氣動調節閥廠家清洗法
管路中的焊渣、鐵銹、渣子等在節流口、導向部位、下閥蓋平衡孔內造成堵塞或卡住使閥芯曲面、導向面產生拉傷和劃痕、密封面上產生壓痕等。這經常發生于新投運系統和大修后投運初期。這是最常見的故障。遇此情況，必須卸開進行清洗，除掉渣物，如密封面受到損傷還應研磨；同時將底塞打開，以沖掉從平衡孔掉入下閥蓋內的渣物，并對管路進行沖洗。投運前，讓調節閥全開，介質流動一段時間后再納入正常運行。
