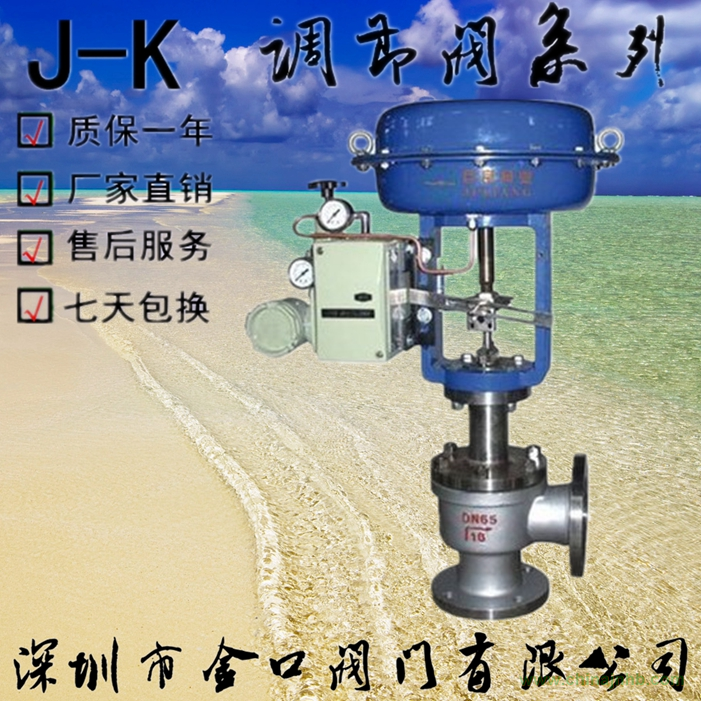

ZMAS/ZMBS型氣動薄膜角形單座調節閥是一種頂導向結構的調節閥，閥體結構緊湊，流路通暢，壓降損失小，流量大。閥芯導向面積大，抗震性好，閥座關閉性能符合 GB/T4213-92標準， 調節閥配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大，該閥廣泛適用于允許泄漏量小閥前后壓差不大場合，控制高粘度介質及含有顆粒的流體和泥漿，閃蒸流體等，可避免結焦、堵塞，便于自凈與清洗。PN220、PN320公稱壓力角形高壓調節閥專為易產生蝕高壓系統設計的一種特殊閥門。


閥      體
型      式：單座型鑄造角閥（鍛造）
閥  尺  寸：DN20~200
額定壓力：PN16、PN40、PN63、
                   PN220、PN320
連接型式：法蘭，焊接
法蘭標準：鋼制法蘭按GB9113-2000，JB/T-94
密封面型式：PN為凸面
            PN40、63為凹凸面
            PN220、PN320為榫槽面
法蘭端面距：按GB12221-89
材      料：ZG230~450
            ZG1Cr18Ni9Ti   ZG1Cr18Ni12Ti2Mo
結構形式：標準型（-20℃~+220℃）
          低溫型（-60℃~-196℃）
          散熱型（-40℃~+450℃）
壓蓋型式：壓板式
墊    片：型式，齒型和平型
材料，F4/改性F4，不銹鋼+石墨
執行機構
型    式：多彈簧式薄膜執行機構
          ZH  -33，ZH  -23，ZH  -34，ZH  -45
閥 作 用：正作用，反作用
膜片材料：丁腈橡膠夾增強滌綸織物
彈簧量程：20~100KPa，40~200KPa，80~240KPa
供氣壓力：0.14~0.40MPa
信號接口：內螺紋M161×.5
環境溫度：-30℃~+70℃

角式氣動調節閥，ZMAS法蘭角式氣動調節閥制造廠性     能
流量特性：線性，等百分比
可調范圍：50：1
閥座泄漏率（對于額定Kv值%）
金屬密封  小于0.01%（ANSI B16.104-1976Ⅳ級）及小小于0.001%（為選擇項）
回    差：小于全行程的1%  （帶定位器）
          小于全行程的3%~5%  不（帶定位器）
基本誤差：小于全行程的±1%  （帶定位器）
          小于全行程的±5%  不（帶定位器）
油漆顏色：
調節閥的氣動執行機構和閥的表面應涂漆，不銹鋼和銅的閥可不涂漆。閥體上的箭頭及文字涂紅漆。用戶指定色彩也可。


調節閥的流量系數Kv，是調節閥的重要參數，它反映調節閥通過流體的能力，也就是調節閥的容量。根據調節閥流量系數Kv的計算，就可以確定選擇調節閥的口徑。為了正確選擇調節閥的口徑，必須正確計算出調節閥的額定流量系數Kv值。調節閥額定流量系數Kv的定義是：在規定條件下，即閥的兩端壓差為10Pa，流體的密度為lg/cm，額定行程時流經調節閥以m/h或t/h的流量數。
1． 一般液體的Kv值計算
a． 角式氣動調節閥，ZMAS法蘭角式氣動調節閥制造廠非阻塞流
判別式：△P<FL（P1－FFPV）
計算公式：Kv=10QL
式中：FL－壓力恢復系數，見附表
FF－流體臨界壓力比系數，FF=0.96－0.28
PV－閥入口溫度下，介質的飽和蒸汽壓（絕對壓力），kPa
PC－流體熱力學臨界壓力（絕對壓力），kPa
QL－液體流量m/h
ρ－液體密度g/cm
P1－閥前壓力（絕對壓力）kPa
P2－閥后壓力（絕對壓力）kPa
b． 阻塞流
判別式：△P≥FL（P1－FFPV）
計算公式：Kv=10QL
式中：各字符含義及單位同前
