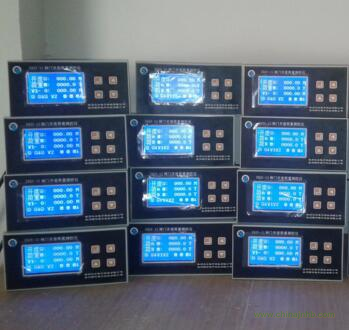

閘門開度雙荷重測控儀是針對水利，水電行業的實際需要而研制的，它是相對獨立同時又有485，模擬量等信號輸出以便組網的智能型閘門開度荷重測控裝置。該儀器采用嵌入式微電腦控制技術，功能強大，性能穩定可靠，精度高，抗干擾能力強。是各種閘門、橋機、門機、起重機等設備的開度與雙路荷重自動測控裝置。軟件功能強大，開度傳感器的增量方向，零點設置，零區設置，波特率等參數均可通過按鍵設置完成。
◆技術參數：
◇顯示方式：4*8位具有中文字庫的液晶顯示，相關參數中文顯示；人機交流直接方便
◇分辨率：開度1cm；荷重0.1T
◇量程：開度0－99.99m；荷重0－999.9T
◇精度：開度±1cm；荷重±1%FS±1字
◇數據遠傳方式（可選）：
RS-485：用一對雙絞線傳輸聯網。數據遠傳距離：大于1km
通信協議： MOD-HH（MODBUS）
模擬量：三路4~20mA電流環。數據遠傳距離：大于1km
◇工作環境溫度：-20℃~ +70℃，相對濕度：85%（+25℃）
◇供電電壓：180VAC~ 260VAC，50Hz。功耗<5W
◇外形尺寸：顯示儀：160×80×166mm 屏裝開孔尺寸：152×76mm
◇參數設置：
程序選擇：選擇傳感器的增量方向
開度：系數十段可設置（用于多層纏繞的滾筒，弧形門等需多個拐點修正的設備）；零點設置（取代機械調零）；零區設置（大于該數值的數都作零處理防止反碼）
荷重：兩路荷重的零點值設定，滿量程系數修正（1-99999）/10000
通訊：RS485站號可設置（用于多臺設備組網）
模擬量：三路4－20mA量程可設置
◇輸出接點(預置點的值可在全量程內任意設定)：
開度：上限，下限，充水等多個預置點設置。觸點容量：AC250V/5ADC125V/5A
荷重：90％，100％，110％設置。觸點容量：AC250V/5ADC125V/5A。
