一體化壓力水位計
1 概述
本儀器符合《國家地下水監測工程（水利部分）地下水位監測儀器》要求。
本儀器通過水利部水文儀器及巖土工程儀器質量監督檢驗測試合格，并列入國家地下水監測工程推薦使用產品目錄。
本儀器適用于國家地下水監測工程項目（水利部分）。

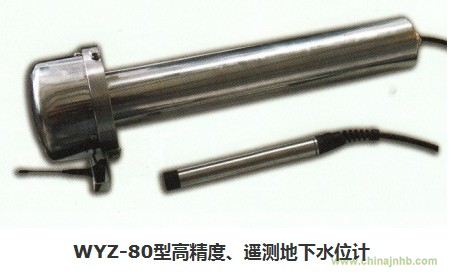

本儀器采用 WYZ-80型壓力式水位計，和超低功耗無線遠傳終端（以下簡稱終端）設計。WYZ-80型壓力式水位計高精度、小尺寸和超低功耗，采用3D-MEMS硅電容壓力傳感器，經過微處理器的差值運算和非線性修正及溫度補償，消除大氣壓變化的影響，實現水位壓力的高精度測量，溫度測量和儲存。終端采用先進的嵌入式技術、遠程通訊技術、超強抗干擾技術和超低功耗技術設計，選配GPRS模塊或CDMA模塊，方便集成不同的運營商網絡支持；可由電源適配器或一次性鋰亞電池供電；可以實現水表、水位計、燃氣表、熱量表等工業儀表的遠程抄表數據傳輸。
本儀器采用全不銹鋼一體式結構設計，100%的防水設計可長期水下使用，水壓傳感器、氣壓傳感器、電池和電路等密封于不銹鋼殼體內。φ 22mm 國際標準尺寸，可安裝應用于深井和其他應用現場，對地下水、河流、湖區、蓄水池等長期監測和地質災害測報綜合利用。
一體化壓力水位計主要特點：
包括：WYZ-80型壓力式水位計和超低功耗無線遠傳終端。
壓力式水位計:
（1）基于 3D-MEMS 技術硅電容絕壓傳感器，長期使用無零點漂移；
（2）傳感器功耗極低，正常工作時總電流消耗 25uA；
（3）集成水位、溫度測量于一體，適用水位監測、地質災害綜合利用；
（4）內外部電源智能切換；
（5）采用 16 位混合信號微處理器技術，對水位傳感器進行全數字化的線性和溫度誤差補償，高精度、高分辨率；
（6） 64Mbi 大容量 flash 儲存器，長期自動記錄數據；
（7） 量程：10 米、20 米、40 米、80 米、100 米；
（8） 電纜長度：可定制
（9） 過載能力：大于 10 倍滿量程；
（10）工作溫度范圍-20~85℃，分辨率 0.01℃，精度±0.2℃。
超低功耗無線遠傳終端:
（1） 本儀器采用超低功耗設計，休眠情況下整機電流<10uA，一次性鋰亞電池供電，正常情況下可以連續工作2年以上；
（2） 支持服務器IP地址或動態域名；
（3） 工業級設計標準，內外看門狗技術，確保惡劣的環境下儀器不死機；
（4） 支持電壓檢測，可以隨時了解終端當前電池電壓；
（5） 支持信號強度檢測，可檢測當地信號強度；
（6） 內含精確的實時時鐘并自帶后備電池，同時支持遠程校時；
（7）支持中英文短信功能、支持軟件遠程升級；
（8）支持Modbus協議且內部集成了《國家地下水監測工程（水利部分）監測數據通信規約》。
2 主要技術參數
WYZ-80-10型一體化壓力式水位計
壓力傳感器 硅電容壓力傳感器
保定量程 10、20、40、80、100 m.H20
過 載 10*FS
精 度 0.05 %FS
分辨率 0.005 %FS
響應時間 <5 S
工作溫度范圍 -20~85 ℃
補償溫度范圍 -5~55 ℃
溫度傳感器 數字式溫度傳感器
測溫范圍 -40~125 ℃
溫度精度 ±0.2 ℃
溫度分辨率 ±0.01 ℃
時鐘精度 ±1 分鐘/年
供 電 3.6V AA鋰電池或外部8~40V供電
電池壽命 2年（1個測量記錄/小時）
輸出信號 RS485數字接口/MODBUS
儲存器類型 Flash
儲存器容量 50000 條
采集頻率 1秒~99小時設定
采集模式 定時采集或命令式采集
大氣壓力補償 內部氣壓傳感器
電源供電： +5V~9V，端子為VIN和GND，注意不能接反
電源輸出： 可為傳感器供電，端子為VOUT和GND。
RS485接口： 端子為485A和485B，為與傳感器的通訊接口，也是終端自身參數的設置接口。
