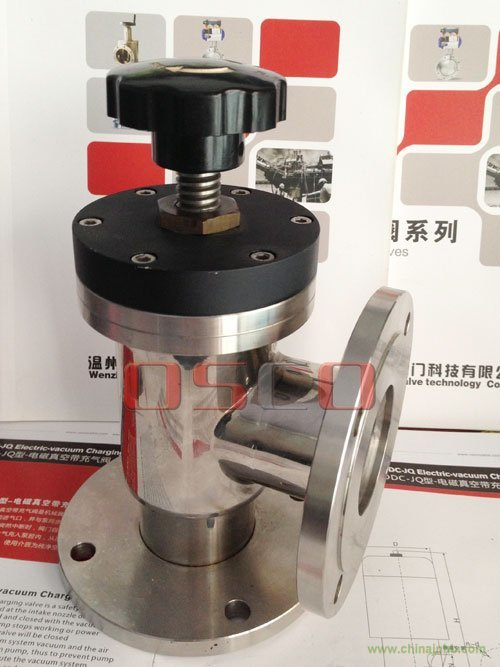

真空擋板閥用在真空管道中角通和三通的地方。驅動方式為手動、氣動、電磁驅動、電動可供客戶選擇。其中GDC-J型電磁高真空擋板閥為金屬波紋管密封，其應用范圍較廣，也可當真空充氣閥用。真空擋板閥安裝位置可任意，可反頂一個大氣壓，并有反饋型號輸出。
高真空擋板閥用于接通或切斷真空管路中的氣流。GD型高真空擋板閥適用介質為純凈空氣和非腐蝕性氣體。GD型高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。高真空擋板閥按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。
一、①GD型-高真空擋板閥產品名稱與型號
②GD型－高真空擋板閥口徑
③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定GD型-高真空擋板閥型號，請按GD型－高真空擋板閥型號直接向溫州奧斯科閥門銷售部訂購。
真空擋板閥主要零件材料
閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼
密封圈：丁腈橡膠、氟橡膠、波紋管( 軸封 )
真空擋板閥主要技術性能
適用范圍Applicability：105~1.3×10-4Pa(軸封為橡膠) ；105~1.3×10-5Pa(軸封為波紋管)
閥門漏率Valve Leak Rate：≤1.3×10-4Pa.L/S(軸封為橡膠)；≤1.3×10-5Pa.L/S(軸封為波紋管)
適用溫度Applicable Temperature：-25~+80℃(丁腈橡膠)；-30~+150℃(氟橡膠)
真空擋板閥外形及連接尺寸
Model
型號
|
DN
|
D1
|
D
|
A
|
H
|
P
|
法蘭標準
|
|
GD-J10(b)
|
10
|
12.2
|
30
|
40
|
124.5
|
60
|
GB4982
|
|
GD-J16(b)
|
16
|
17.2
|
30
|
40
|
124.5
|
60
|
|
GD-J25(b)
|
25
|
26.2
|
40
|
50
|
134.5
|
78
|
|
GD-J32(b)
|
32
|
34.2
|
55
|
58
|
153
|
78
|
|
GD-J40(b)
|
40
|
41.2
|
55
|
65
|
160.5
|
78
|
|
GD-J50(b)
|
50
|
52.2
|
75
|
70
|
203
|
78
|
Model
型號
|
DN
|
D1
|
Do
|
D2
|
A
|
P
|
H
|
n-φc
|
Dny預抽口
|
法蘭標準
|
|
GD-J50
|
50
|
110
|
90
|
55
|
70
|
78
|
203
|
4-φ9
|
|
GB6070
|
|
GD-J63
|
63
|
130
|
110
|
68
|
88
|
160
|
380
|
4-φ9
|
|
|
GD-J80
|
80
|
145
|
125
|
85
|
98
|
160
|
400
|
8-φ9
|
|
|
GD-J100
|
100
|
165
|
145
|
105
|
108
|
160
|
420
|
8-φ9
|
|
|
GD-J(S)160
|
160
|
225
|
200
|
165
|
158
|
160
|
575
|
8-φ11
|
DN40 GB4982
|
|
GD-J(S)200
|
200
|
285
|
260
|
208
|
200
|
160
|
655
|
12-φ11
|
DN50 GB6070
|
|
GD-J(S)250
|
250
|
335
|
310
|
258
|
208
|
250
|
690
|
12-φ11
|
DN63 GB6070
|
|
GD-J(S)320
|
320
|
425
|
395
|
328
|
250
|
250
|
785
|
12-φ14
|
DN80 GB6070
|
|
GD-J(S)150
|
150
|
220
|
195
|
156
|
158
|
160
|
575
|
8-φ12
|
DN40 GB4982
|
JB919
|
|
GD-J(S)300
|
300
|
380
|
350
|
308
|
250
|
250
|
785
|
8-φ14
|
DN80 GB6070
|
JB919
|
