產品概述：

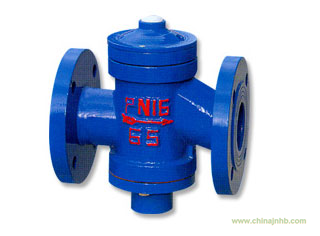

ZL47F-16自力式流量控制閥是一種自動恒定流量的水力工況平衡用閥。可按需求設定流量，并將通過閥門的流量保持恒定。應用于集中供熱、中央空調等水系統中，使管網的流量調節一次完成，把調網工作變為簡單的流量分配。免除了熱源切換時的流量重新分配工作，可有效地解決管網的水力失調。
結構及特點：
ZL47F 16系列自力式流量控制閥是按被控管線需要設定流量，并可鎖定設定狀態。可自動消除管線的富余壓力。能使分支管線間流量調節互不干擾，直接流量數字顯示，公稱壓力為1.6Mpa，介質溫度為O-120℃，閥體材質采用灰鑄鐵、碳素鋼、鍛壓銅合金，內件材質采用銅合金、不銹鋼。
安裝說明：
應按閥體箭頭所示的水流方向安裝，切勿裝反，在管道上可垂直安裝亦可水平安裝。流量設定方法：用專用扳手，打開保護蓋，旋轉閥桿，使刻度線調速到設定流量的對應值。應另設關斷閥門。
|
公稱直徑(mm)
|
安裝方式
|
閥長(mm)
|
H1(mm)
|
H2(mm)
|
恒定流量（m3/h）
|
重量(KG)
|
|
Dn15
|
螺紋連接
|
100
|
60
|
50
|
0.2-1
|
0.6
|
|
Dn20
|
110
|
60
|
50
|
0.3-1.5
|
0.6
|
|
Dn25
|
115
|
60
|
50
|
0.5-2
|
0.7
|
|
Dn32
|
法蘭連接
|
130
|
70
|
70
|
1-4
|
4
|
|
Dn40
|
210
|
90
|
100
|
1.5-6
|
11
|
|
Dn50
|
225
|
100
|
105
|
2-8
|
12
|
|
Dn65
|
1240
|
130
|
110
|
3-12
|
15
|
|
Dn80
|
280
|
159
|
170
|
5-20
|
27
|
|
Dn100
|
295
|
175
|
185
|
10-30
|
30
|
|
Dn125
|
320
|
180
|
200
|
15-45
|
40
|
|
Dn150
|
350
|
210
|
220
|
30-70
|
63
|
|
Dn200
|
435
|
230
|
285
|
40-180
|
104
|
|
Dn250
|
515
|
310
|
385
|
100-300
|
189
|
|
Dn300
|
610
|
405
|
485
|
150-500
|
218
|
|
Dn350
|
625
|
420
|
545
|
200-788
|
265
|
