結構特點

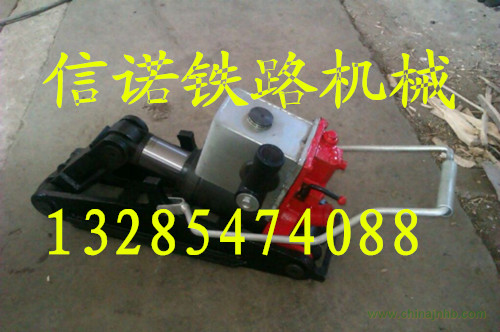

本機是由手動雙柱塞泵，油箱，溢流閥，起道杠桿，底板等主要零部件組成，有如下特點：

1. 該機油箱內設有溢流閥，系統工作壓力選用72mpa有利于采用較小的缸徑，達到體積小重量輕的要求。當油壓超過72mpa時，溢流閥自動卸荷，起到超載保護作用。

2. 油缸頂蓋上設有放氣螺釘，便于排出油缸的空氣。

3. 泵的手柄庫除了泵油傳力作用外，還有限位作用，當工作缸升到規定高度時，限位塊接觸起道杠桿限位。

工作原理

將手柄插入手柄套，上下扳動手柄，通過手動柱塞泵將壓力油壓入油缸，缸體上升，再通過耳軸帶動起道杠桿，借助起道杠桿前端的起道輪將鋼軌抬起。

技術參數

1.最大撥道力   196KN              5.手柄作用力        450N

2.額定油壓     72MPa              6.液壓油            15#機械油

3.起道輪升程   120mm              7.適用軌型          24――75kg/m

4.空載效率     >4.5mm             8.凈重               28kg

注意事項

1. 使用前應檢查油箱內液壓油是否足量；有無漏油；空載上下搖動手柄觀察油缸有無跳動和爬行現象；觀察油缸內是否有氣體；回油閥工作是否正常；各緊固件有無松動。無任何異狀時方可作業。

2. 搖動手柄起道時，在開始無負荷或低負荷的情況下，扳動手柄幅度可大些，以提高工作效率。當起道重量較大時，扳動手柄的幅度不宜過大，避免損壞泵芯及泵殼。

3. 本起道器起道作業時安裝在內外側均不侵入界限，但作業中遇到列車通過，起道機和操作工人要同時撤離線路。在緊急情況下來不及撤離起道機時，也必須擰松回油閥。確保行車安全。

起道完畢后，逆時針擰松回油卸荷閥，在鋼軌自重作用下，液壓油通過回油閥被壓回油箱。取出起道器，用腳踩踏油缸，達到全部復位
