低區變頻供水設備
具體價格視水泵大小而定， 請來電確認水泵型號等參數，并獲得專業的報價方案！
質好價優只在恒信！用水無憂從選擇恒信開始~
（全國誠招實力代理-------15074870051）
銷售羅小姐：15074870051，
在線Q：1982059473
公司地址：長沙市雨花區中意一路紅星現代商務中心B座B4062
廠址：長沙黎托工業園
長沙恒信供水，讓您無用水之憂！
親們，具體價格請電話咨詢哦。(因為水泵功率大小不一樣，設備配置不一樣，價格也是不一樣的哦！羅小姐期待您的來電)非上班時間請電話聯系，或者您直接加我的QQ：1982059473，我會第一時間與您聯系的！
傳統變頻供水系統在國內大量運用于生活供水已有20多年歷史，其采用儲水水箱加水泵機組及變頻控制系統的簡單模式不受市政管網的制約及樓盤規模的影響，供水穩定可靠。隨著科技的進步及節能意識的提高新型無負壓供水設備應運而生。
無負壓供水設備先后有兩代產品問世，罐式無負壓和箱式無負壓，無負壓供水設備雖節能，但設計安裝有條件限制，樓盤高程超過100m，戶數超過3000戶，或不能停水的場所不建議采用無負壓供水設備。本案對無負壓供水系統的合理運用作出簡單分析說明。
低區變頻供水設備方式具有以下幾點優勢：
流量確定
1、單幢建筑
(1)系統無高位水箱時，設計水量應按設計秒流量確定;(2)系統有高位水箱時，設計水量應按大時流量確定。
2、居住小區
(1)低區變頻供水設備規模小于3000人時：
1小區建筑物全部采用室外管網直接供水時，設計水量應按建筑物的生活用水設計秒流量確定;
2小區建筑物全部采用高位水箱供水時，設計水量應按建筑物的生活用水大小時流量確定;
3、小區建筑物既有室外管網直接供水，又有高位水箱供水時，應按本條第1、和2計算流量后，將兩者疊加作為設計增壓水量。
設備選型
HBW系列低區變頻供水設備的選型是根據自來水進水量、壓力和用戶的實際用水量、建筑物高度來確定的。用戶選型應注意以下幾點：
1.自來水進水量應大于或等于供水量。
2.當自來水壓力少至0.05mpa時，進水流量無法滿足水泵吸水流量，同時又需啟動水泵增加壓力，就需要設計緩流調節水箱（即箱式無負壓）。
2．選型參數按每戶3.5人，每人每天用水165L，高峰供水水量乘以4倍計算。
3. 賓館用水量按房間數量的80%計算，房間用水量為120L。
4. 餐廳廚房日用水量3000L。
例如：設備選型預設計
用戶總520戶，進水管徑DN100mm（自來水正常流量32-65m3/h），樓層高度78m，(因管阻耗損) 增加揚程至88m
1.滿住戶低峰時平均供水量V=(3.5x520x165/1000)/24=12.51m3
2.滿住戶高峰期每小時供水量V=4×(3.5×165×472 /1000)/24=50.04 m3
3.賓館高峰期供水量V=100x80%x120/1000=9.6m3 賓館房間100間
4.廚房餐廳供水水量V=3000/1000/24x4=0.5m3
合計高峰期供水總量V=50.04+9.6+0.5=60.14m3
合計低峰期供水總量v=12.51+9.6+0.125=22.24m3
自來水進水口管徑DN100，每小時供水量為32m3-65m3，而小區用水量高峰期時段與市政自來水管網壓力成反比。
1）水箱設定在滿水狀態下（水壓小于0.05mpa，無負壓停止工作時）能滿整個用戶高峰期0.5小時用水，平均時期2小時供水
水箱V= 30m3 水箱裝水容積=用戶高峰時供水量60.14m3－高峰時市政給水量32m3=28.14m3
2）11KW不銹鋼水泵，揚程90m，流量28m3，三臺水泵二用一備。從0壓升到0.9mpa壓，每小時流量28--70m3，滿足高峰期用水量。采用低功率水泵的優勢：在每天長達16-20小時的低峰供水期，通常只需單臺水泵工作，隨著供水量變化，水泵工作臺數及轉速隨之遞增遞減，有利于用電節能降耗。
3）變頻控制柜11KWx3V，控制柜對水泵的工作臺數及轉速的高低調節起到更好的保護與穩定作用
4）自來水進水口DN100，設備加壓出水主管DN150，供水流量54-76m3/h, 滿足用戶需求。
低區變頻供水設備組成及指標參數
一、 供水系統設備組成
1.不銹鋼組合水箱V=30m3 一臺
規格：5000x3000x2000
材質：Sus304不銹鋼材料，
水箱含內外梯，檢修口，浮球閥
品牌：長沙恒信

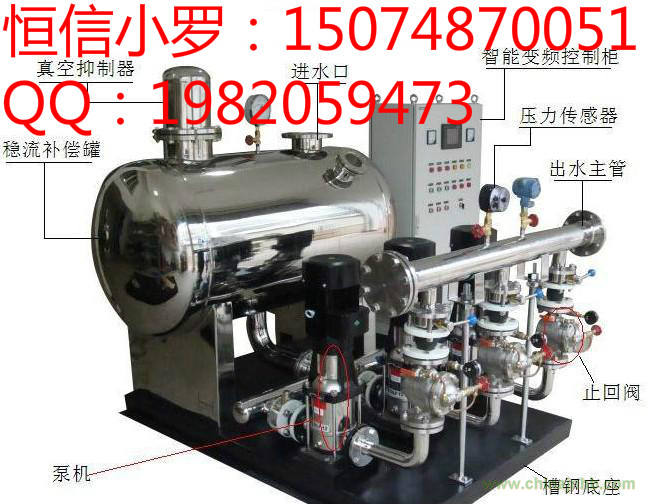

2．HBW臥式不銹鋼無負壓穩流罐 一套
規格：Φ800×1500
材料：SUS304不銹鋼板 板厚3.0mm
含不銹鋼真空抑制器，水位開關，各功能口法蘭短管
品牌：長沙恒信
3. 立式不銹鋼氣壓罐 一臺
規格：350*1.0mpa
材質：碳鋼
品牌：土耳其BESTANK
4．不銹鋼多級離心泵 三臺
型號：65CDLF32-60
功率：11KW
揚程：88m
流量：28 m3、
管徑：DN65
品牌: 南方泵業、格蘭富
5．可編程智能控制柜 一套
功率：11KW×3V
變頻器：瑞士ABB
品牌: ABB、西門子。施耐德
6．其它閥門管件及設備基座
水泵與無負壓罐連接管道為SUS304不銹鋼材料 DN100 ，
水泵加壓出口管道為SUS304不銹鋼管道，
自來水進入水箱，水箱滿水排污為鍍鋅管道，
不銹鋼閥門、軟接、消音止回閥 DN65，遠傳信號裝置，
設備基座為8#碳鋼 ，不銹鋼螺栓，
管道基座焊接安裝為恒信公司。
二，安裝范圍及要求
1．甲方自來水管網要求進泵房附近距水箱0.5m，管口帶閘閥，我方管路與之連接。
2．甲方用戶管網要求接到水泵出水管口處，管口帶閘閥，我方管路與之連接；
3．控制柜與泵組電纜線及信號線由我方連通，控制柜外電源線不在安裝范圍內。
低區變頻供水設備產品功能特點
1.解決低水壓問題:采用低區變頻供水設備使得整個建筑物內的供水保持壓力恒定。
2.避免使用屋頂水箱:取代傳統的屋頂水箱供水方式,消除水污染的源頭。
3.減小建筑成本,增大空間面積:取消傳統的屋頂水箱,使建筑受力減小,結構簡單,成本降低。
4.節約電能,縮小占地面積:比一般供水設備節能30%以上該設備占地面積小,結構簡單,縮短施工工期。
5.高品質智能型電腦控制:專用自主開發,具有多樣化功能能夠提供尖端水準的精密控制,已經達到國內領先水平。
6.節能型系統:按所需要的用水量, 系統能自動調節水泵轉速及運行水泵的臺數,大大地節約了電能, 增加了水泵的使用壽命。
7.保持恒定的壓力:用水量劇烈變化下, 出水壓力能夠保持穩定,為用戶提供舒適的用水環境。
8.高品質的材質組成:水泵及其管閥附件使用不銹鋼材質,增加其使用壽命。
9.人性化設計：根據客戶的需求設計產品，絕不浪費客戶的資源。
低區變頻供水設備產品8大耀眼特點
（1）高效節能：充分利用市政水源本身具有的壓力熱能，差多少補多少，切實有效地、大限度地發揮了變頻調速的節能效果。
（2）潔凈衛生：構成連續密閉的增壓供水方式，完全保持了市政水源的國家水質衛生標準，從根本上避免了增壓系統造成的水質標準降低和各種水源污染問題。
（3）杜絕浪費：不僅淘汰了高位水箱，還徹底地取消了地面（地下）水池水箱，完全杜絕了水箱溢流，定期清洗造成的水源浪費。
（4）運行噪聲低：系列產品采用全變頻調整方案時，大部分時間特別在夜間處于低噪聲運行工況。
（5）設計了全密閉的、兼有緩沖作用和動態補償作用的水源箱罐，與目前市場所謂無負壓罐相比，更具有實際意義，并使控制系統得以簡化。
（6）該系列產品控制系統充分總結了本公司及國內外變頻給水設備的設計制造經驗，采用規范通用的控制系統技術方案，可換用任意廠商的變頻器、調節器、PLC和其他元器件，調試維修特別方便，為產品的終身售后服務奠定了良好基礎，不會因技術進步而導致售后服務問題。
（7）控制系統具有較高智能性，設計中充分考慮了機、電、儀協調配合，具有欲速則不達的檢測監視和簡單方便的人機交互功能。具有全面的故障保護功能和對策，變頻器故障保護時，自動降級運行（成為工頻自動給水設備），自動系統故障時，還可手動操作應急備用，贏得維修時間。
（8）可按要求選配各種通訊接口、協議，從而可連接各種人機界面、監控計算機，可與各種控制網絡，通信網絡相接，適用于特殊、復雜的運行控制和聯網監控要求。可為用戶開發配套監控軟件。
低區變頻供水設備中水泵維護和保養步驟：
1) 查緝低區變頻供水設備及管路及接合處有無松馳現象。用手轉動，試著看看是否靈活。
2) 向軸承體內參加軸承潤滑油機油，仔細查看油位應在油標的核心線處，潤滑油油應趁早改易或補給。
3) 擰下不銹鋼供水系統泵體的汲引螺塞，注入汲引(或引漿)。
4) 關好出水管路的閘閥和出口壓力計及進口真空表。
5) 點動供水系統，試著看看電機轉向是否準確。
6) 開動電機，當正常運轉后，敞開出口壓力計和進口抽氣機，視其顯露出合適壓力后漸漸敞開閘閥，同時查緝電機載荷事情狀況。
7) 盡力扼制供水系統的流量和揚程在標牌上注明的范圍內，以保障供水系統在無上速率點運轉，能力取得最大的節能效果。
8) 在運行過程中，軸承溫度不可以超過背景溫度35C，無上溫度不能超過80C。
9) 如發覺供水系統有異常聲響應迅即泊車查緝端由。
10) 要休止運用時，先關閉閘閥、壓力計，而后休止電機。
11) 在辦公第1個月內，經100鐘頭改易潤滑油油，往后每個500鐘頭，換油一次。
12) 常常調試填料壓蓋，保障填料室內的滴漏事情狀況正常(以成滴漏出為宜)。
13) 定期查緝軸套的磨耗事情狀況，磨耗較大后應趁早改易。
14) 供水系統在寒冬運用時，需將泵體下部放水螺塞擰開將媒介放凈。避免凍裂。
15) 長時期停用，需將泵所有拆解，擦干養分，將轉動部位及接合處涂以油脂裝好，妥善保存。可多臺水泵循環軟啟動：裝置可列1—？臺水泵進行循環軟啟動控制，即減少了電機啟動時對電網的沖擊，又減少了水泵的啟動磨損和設備的沖擊能耗，延長了設備的電氣和機械壽命。 定時換泵功能：為了保證各臺水泵都能均勻地磨合，不發生銹蝕，延長設備的使用壽命，在PLC控制程序中可設定定時切換水泵工作時間。切換可在各臺水泵之間循環進行。 睡眠功能，高效節能：在用水低谷或夜間無人用水時，管網壓力長期保持期望值，系統會停止水泵運行，一旦壓力低于期望值，系統會自動喚醒水泵投入運行。實現供水系統智能化管理。
低區變頻供水設備工作過程
1、管網壓力高于或等于用戶壓力時
當自來水壓力高于用戶使用壓力時，旁路止回閥導通，由自來水直接供給用戶用水。用戶壓力高于或等于設定壓力，變頻設備不運行，水泵處于停機狀態。
2、管網壓力低于用戶壓力時
變頻設備開始運行，水泵處于開始運轉。
3、管網流量大于等于用戶用水量時
若流量調節器內有空氣則壓力升高，又可以將多余的氣體排出流量調節器外。使流量調節器內蓄滿水以備下次用水高峰期時使用。當流量調節器內蓄滿水后，安裝在流量調節器頂的負壓消除器自動關閉，防止溢流。流量調節器內壓力恢復至自來水管網壓力。若流量調節器內沒有空氣，流量調節器內壓力保持自來水管網內壓力。
水泵提升壓力為用戶用水壓力與管網里之差。即水泵提供揚程=用戶用水壓力-管網壓力
管網流量小雨用戶用水量時流量調節器內壓力降低，當流量調節器內壓力低于一個大氣壓時，安裝在流量調節器頂的負壓消除器自動打開，使氣體進入流量調節器內，消除負壓。
流量調節器內壓力降為零。流量調節器內的水與自來水的流入共同提供給用戶用水。流量調節器內儲備水補償的是用戶用水與管網流量之差。水泵提升壓力為用戶用水壓力。
真空消除器
真空消除器它是本設備的核心，依靠它消除管網中負壓，從而不影響周圍用水，保護管網與設備，達到市政供水的要求。它的工作原理比較簡單，跟一個復合排氣閥如出一轍。它主要由一個浮球來工作的，根據無負壓調節罐罐內水位的升降帶動浮球的垂直上下移動控制閥門的開和關，從而達到調節罐吸氣和排氣，同時實現了罐內真空（罐內水未滿的時候）的消除。真空消除器是一個新名詞，所以很多廠家在它的身上大做文章，做得有一點的神秘（包裝得很好）。 其實它只是一個能自動進出空氣的閥門，而且造價也不高。
低區變頻供水設備具體說明
保證管網壓力：
調節峰值用水，水箱入口處采用了智能化的電磁閥來控制進水壓力及水位。當管網壓力下降加壓泵從水箱取水時，可通過智能控制，當水箱水位低于一定液位時，再打開電磁閥從管網中放水，此時保證取水口一定的壓力。此措施一可以避開高峰用水，起調峰作用，二是避免了普通水箱的零壓力泄水，對管網壓力是一個很好的保護作用。
配置獨特：采用引進國際先進技術和關鍵設備，并結合專用泵。它用水冷式電機、水冷式軸承、全封閉絕對滴水不漏，噪音低于50分貝，防止水箱空間小，常規電機發熱而燒壞電機和設備。
運行可靠性：當用水高峰時，或自來水停水時，由水箱供水，大大提高用戶用水的可靠性，完全符合自水供水規范。
環保無污染：此成套設備中水箱、水泵、管路及閥門等涉水材料均采用食品級不銹鋼材料，密封供水，不會產生二次污染，衛生環保。
節能：當自來水壓力能滿足用戶用水要求，增壓泵通過變頻控制處于休眠狀態。當非高峰用水時，自來水壓力又達不到用戶用水壓力，水泵可以在自來水水壓（0.2—0.5MPa）的基礎上疊加增壓，差多少補多少充分利用余壓節約電能，節能效果顯著。
低區變頻供水設備適用范圍
適用地域范圍：適用于城市管網壓力較充足的地區加壓給水
適用工程類型：工礦企業的生產、生活用水、自來水廠的大型給水中間加壓泵站
適用工程部位：給水二次加壓系統
其它適用范圍：新建、改建、擴建住宅樓，辦公樓、賓館、飯店等公共建筑生活用水
使用單位類型：設計單位、施工單位、監理單位
