美國GE超聲波測厚儀DM5E探頭

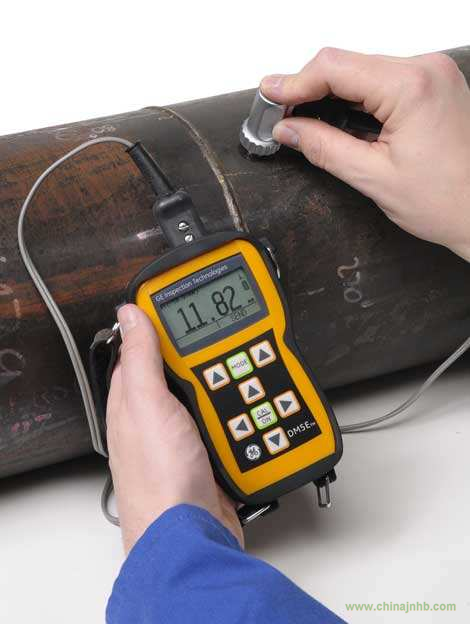

超聲波測厚儀DM5E
G/DM5E/DM5EDL常用探頭技術數據
|
名稱
|
標準探頭
|
超厚探頭
|
超薄小管徑探頭
|
高溫探頭
|
|
型號
|
DA501
|
DA503
|
DA512
|
DA590
|
|
界面回波測量范圍
|
1.0～200mm
|
5.0～300mm
|
0.6～60mm
|
20℃時1.0～125mm
204℃時1.3～25.4mm
|
|
回波回波測量范圍
|
3.0～100mm
|
10～150mm
|
3.0～25mm
|
|
|
頻率
|
5MHz
|
2MHz
|
7.5MHz
|
5MHz
|
|
探頭接觸直徑
|
12mm
|
16.1mm
|
7.5mm
|
12.7mm
|
|
連續測量工作溫度
|
-10～70℃
|
-10～70℃
|
-20～70℃
|
-20～204℃*
5秒鐘內接觸可達590℃
|
探頭
|
探頭
|
應用
|
零件編號
|
電纜
|
范圍毫米（鋼）
|
范圍英寸（鋼）
|
溫度范圍
|
頻率
|
接觸點直徑
|
|
|
|
|
|
最小值
|
最大值
|
最小值
|
最大值
|
|
|
|
|
DA301
|
一般用途
|
151822
|
KBA533或DA231
|
1.25
|
200
|
0.05
|
8
|
-20 到 +60°C/ 0 到 140°F
|
5兆赫
|
12.1毫米/0.475英寸
|
|
DA303
|
高穿透性
|
151823
|
KBA533或DA231
|
5
|
300
|
0.2
|
12
|
-20 到 +60°C/ 0 到 140°F
|
2兆赫
|
16.1毫米/0.635英寸
|
|
DA312
|
較薄材料
|
151824
|
KBA533或DA231
|
0.6
|
50
|
0.025
|
2
|
-20 到 +60°C/ 0 到 140°F
|
10兆赫
|
7.6毫米/0.3英寸
|
|
DA501
|
一般用于 - 高靈敏度
|
1258820
|
KBA533或DA231
|
1
|
200
|
0.04
|
8
|
-10 到 70°C/ 14 到 71.11°C
|
5兆赫
|
12.1毫米/0.475英寸
|
|
DA503
|
高滲透率 - 高靈敏度
|
1258827
|
KBA533或DA231
|
5
|
300
|
0.2
|
12
|
-10 到 70°C/ 14 到 71.11°C
|
2兆赫
|
16.1毫米/0.635英寸
|
|
DA507
|
一般用于 - 優化透過涂層測量
|
1347128
|
封裝的
|
2.5
|
300
|
0.1
|
12
|
-20 到 +60°C/ 0 到 140°F
|
5兆赫
|
18毫米/0.685英寸
|
|
DA512EN
|
較薄材料 - 高靈敏度難關- 指尖
|
1025336
|
封裝的
|
0.8
|
60
|
0.03
|
2.5
|
-10 到70°C / 14 到 71.11°C
|
7.5兆赫
|
7.5毫米/0.296英寸
|
|
DA590EN
|
高溫 - 連續測量
|
162536
|
C120 或 C123
|
2.5
|
125
|
0.1
|
12
|
0 到 +200°C/ 32 到 400°F
|
5兆赫
|
12.1毫米/0.475英寸
|
|
DA590EN
|
高溫 - 間斷測量
|
162536
|
C120 或 C123
|
2.5
|
125
|
0.1
|
12
|
+200 到 +540°C/ 400 到 537.78°C
|
5兆赫
|
12.1毫米/0.475英寸
|
|
FH2E
|
高靈敏度 - 指尖
|
162571
|
封裝的
|
0.75
|
50
|
0.03
|
2
|
-20 到 +60°C/ 0 到 140°F
|
7.55兆赫
|
9.6毫米/0.38英寸
|
|
FH2E-D
|
高靈敏度指尖 - 對話
|
162573
|
封裝的
|
0.75
|
50
|
0.03
|
2
|
-20 到 +60°C/ 0 到 140°F
|
7.55兆赫
|
9.6毫米/0.38英寸
|
|
TC560
|
TopCOAT / Auto-V - 涂層范圍
|
162550
|
KBA532 或 KBA531TC
|
0
|
2
|
0
|
0.08
|
-20 到 +60°C/ 0 到 140°F
|
5兆赫
|
15.9毫米/.675英寸
|
|
TC560
|
TopCOAT / Auto-V - 材料范圍
|
162550
|
KBA532 或 KBA531TC
|
1.5
|
200
|
0.06
|
8
|
-20 到 +60°C/ 0 到 140°F
|
5兆赫
|
15.9毫米/0.675英寸
|
|
A2DFR
|
高分辨率延遲線
|
162530
|
C-022 或 CL331
|
0.25
|
10
|
0.01
|
0.4
|
-10 到 +50°C/ 14 到 48.89°C
|
15兆赫
|
7.6毫米/0.3英寸
|
|
CA211A
|
標準接觸
|
162541
|
C-022 或 CL331
|
2
|
400
|
0.08
|
16
|
-10 到 +50°C/ 14 到 48.89°C
|
5兆赫
|
19.1毫米/0.75英寸
|
|
OSS-10
|
氧化鐵皮 - 范圍依據應用
|
169618
|
C-022 或 CL331
|
|
|
|
|
-10 到 +50°C/ 14 到 48.89°C
|
10兆赫
|
7.6毫米/0.3英寸
|
注意：
-
DA590實際溫度范圍取決于表面狀況和耦合劑。
-
依據GE說明卡，DA590溫度循環要求表面溫度高于200°C（400°F）。
-
支持大多數對話探頭。
電纜
|
名稱
|
說明
|
零件編號
|
|
DA301
|
探頭電纜，雙-Lemo00到雙-Lemo00, 1.2米（4英尺）
|
163587
|
|
DA231
|
探頭電纜，雙-Lemo00到雙-Lemo00, 1.5米（5英尺）
|
151693
|
|
KBA531TC
|
探頭電纜，雙Lemo00到Microdot 10/32和12/32，1.2米(4英尺)，帶啟動
|
163618
|
|
KBA532
|
探頭電纜，雙Lemo00到Microdot 10/32和12/32，1.8米(6英尺)，不帶啟動
|
163620
|
|
C-120
|
DA590探頭電纜，無鎧裝外殼，1.2米(4英尺)
|
1260306
|
|
C-123
|
DA590探頭電纜，帶鎧裝外殼，1.2米(4英尺)
|
163647
|
|
C-022
|
探頭電纜，直型Lemo00到Microdot，1.8米(6英尺）
|
136374
|
|
CL331
|
探頭電纜，直型Lemo00到Microdot
|
311786
|
常用探頭技術數據
|
型號
|
頻率
|
探頭接觸直徑
|
測量范圍
|
|
Alpha 2DFR
|
15MHz
|
7.6mm
|
0.18～25.4mm
|
|
Alpha2F
|
10MHz
|
9.5mm
|
1.52～254mm
|
|
Alpha DFR-P
|
22MHz
|
7.6mm
|
0.13～3.8mm(塑料)
|
|
Alpha2AMini-DFR
|
20MHz
|
4.8mm
|
0.13～5.1mm
|
|
CA211A
|
5MHz
|
19.1mm
|
1.52～508mm
|
|
K-Pen
|
20MHz
|
1.7或2.3mm
|
0.2～4.4mm
|
