氣動保溫球閥原理：
BQ641F氣動法蘭保溫球閥由于采用了蒸氣夾套保溫。根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門常溫或降溫達到所需要的溫度。能防止介質結晶。故即使外界溫度降到零度以下，球閥仍操作靈活保證輸油管道能斷開，其優點是一般控制閥門所沒有的。氣動保溫球閥是重油輸送管道理想的控制閥門。
保溫氣動球閥概述：

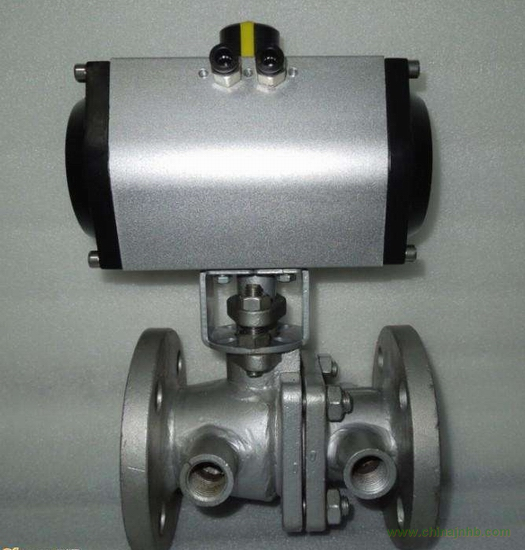

保溫氣動球閥BQ641F/H由氣動執行器和法蘭保溫球閥組成，氣缸通過壓縮空氣驅動氣缸活塞，使齒輪齒條機構動作，齒輪輸出軸轉作，帶動球閥閥桿、閥芯轉動，實現閥門開關動作。法蘭保溫氣動球閥具有良好的保溫保冷特性，同時又能有效降低管路中介質熱量損失。保溫氣動球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。
氣動保溫球閥BQ641F/H特點：
1、流體阻力小、球閥在閥門產品中流阻較小，即使是縮徑，其流阻很小。
2、可以實現快速開關閥門。
3、閥門密封性能好，能實現雙向密封，零泄漏。
4、閥桿密封可靠，采用雙碟形彈簧自動壓緊填料設計，密封壽命長。
5、下裝式閥桿和閥桿頭部凸階防止閥桿受壓力噴出，確保安全。
6、法蘭連接方便，外形小，重量輕，維護方便。
7、保溫夾套結構，在常溫環境下正常工作，輸送易凝固，結晶介質。
|
|
保溫氣動球閥參數：
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
|
型號
|
BQ641F-16C/P，BQ641F-25C/P，BQ641F-40C/P，BQ641F-150LB，BQ641F-300LB
|
|
閥體形式
|
法蘭式：一體式；對夾式：整體式鑄造閥體
|
|
連接形式
|
法蘭式、對夾式
|
|
閥芯形式
|
"O"型球形閥芯
|
|
泄露量
|
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的±2%
|
|
可調范圍
|
250：1
|
350：1
|
|
配置執行機構
|
GT、AT、ST系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制、4～20mA模擬量信號控制
|
