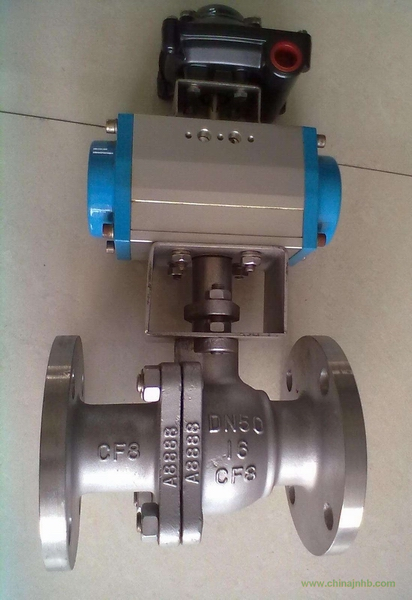

氣動美標球閥概述：
氣動法蘭美標球閥Q641F/H是一種(球體)繞垂直于通道軸旋轉90°的閥門，其由活塞式雙作用或單作用(彈簧復位式)氣動執行器和O型球閥結構組成，通過壓縮空氣驅動氣缸活塞，使齒輪齒條機構動作，齒輪輸出軸轉作，帶動球閥閥桿、閥芯轉動，實現閥門開關動作。氣動美標法蘭球閥配用附件電磁閥、空氣過濾減壓器、限位開關(閥位回訊器)或電-氣閥門定位器，實現對工藝管路中流體介質的自動調節控制或二位切斷控制。氣動美標球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
氣動法蘭美標球閥特點：
1、球閥設計制造按照美標API-6D標準，檢驗和試驗按照API598標準。
2、流體阻力小、球閥在閥門產品中流阻較小，即使是縮徑，其流阻很小。
3、可以實現快速開關閥門。
4、閥門密封性能好，能實現雙向密封，零泄漏。
5、閥桿密封可靠，采用雙碟形彈簧自動壓緊填料設計，密封壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿受壓力噴出，確保安全。
7、法蘭連接，安裝簡單，重量輕，節約安裝空間，維護方便。
|
|
氣動法蘭美標球閥參數：
|
執行器
|
單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
型號
|
Q641F-150LB，Q641F-300LB，Q641F-600LB，Q641H-150LB，Q641H-300LB，Q641H-600LB
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
氣動美標球閥Q641F/H原理：
1、氣動法蘭球閥流體阻力小，是所有閥類中流體阻力最小的一種，啟閉迅速方便，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體 0~90°，就能快速完成啟閉動作或調節動作。球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。是自動化控制系統中儀表的執行單元。
2、采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變球芯的旋轉角度，可實現比例調節動作。
3、采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
