電動中線蝶閥概述：

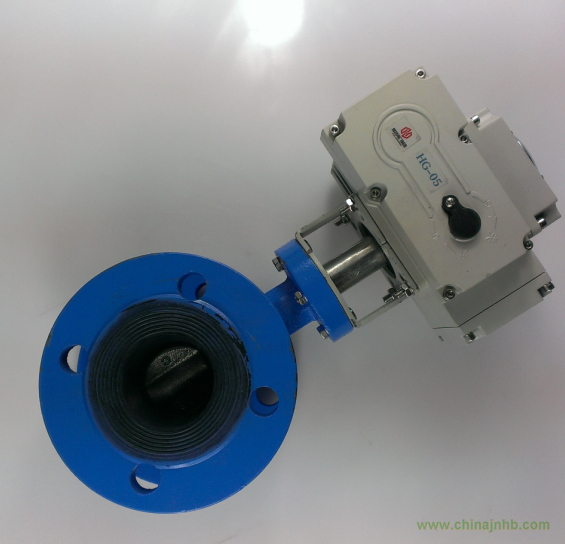

D941X電動法蘭軟密封蝶閥由電動執行器和法蘭中線軟密封蝶閥組成。電動軟密封蝶閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封。在電動中線蝶閥的技術應用中，其密封形式多采用中線密封結構，密封材料為橡膠、聚四氟乙烯等。密封的兩側一側是金屬材料，另一側是有彈性的非金屬材料的被稱為“軟密封”。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。
電動中線軟密封蝶閥D941X特點：
1、法蘭連接，安裝可靠，蝶板中線結構，流阻小。
2、閥座密封圈采用橡膠材料，密封性好。
3、電動開關控制，使用方便，有反饋信號輸出。
4、調節型執行器輸入輸出4-20MA信號，使用方便。
5、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
6、操力矩小，操作方便，省力靈巧。
7、可以任何位置安裝，維修方便。
8、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
9、密封材料耐老化、耐腐蝕，使用壽命長等特點。
|
|
電動法蘭軟密封蝶閥參數：
|
型號
|
D941X-10，D941X-16，D941X-10C，D941X-16C，D941X-10P，D941X-16P
|
|
公稱通徑
|
DN20～1000mm
|
|
公稱壓力
|
PN0.6 、1.0、1.6 MPa
|
|
法蘭標準
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
連接形式
|
法蘭式、對夾式
|
|
閥蓋形式
|
整體式
|
|
壓蓋型式
|
壓板壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料
|
