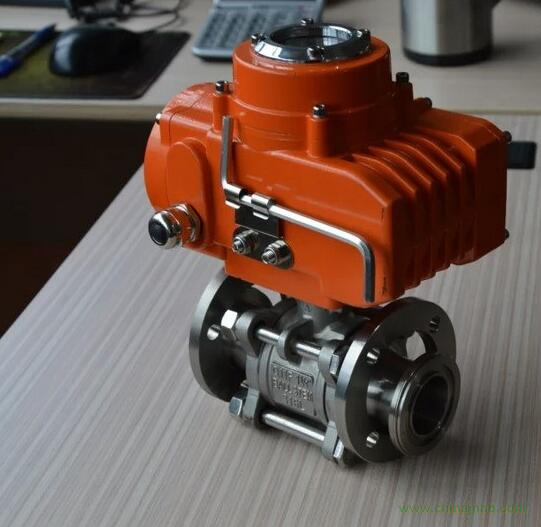

電動高真空球閥原理：
電動高真空球閥GUD利用電動執行器驅動閥桿與球芯來執行啟閉動作，達到接通或者切斷真空系統管路中的介質流。電動真空球閥采用活套法蘭，卡箍快裝，內螺紋連接方式。球閥采用不銹鋼材料，閥座采用聚四氟乙烯。電動高真空球閥為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。應用于真空、乳制品、酒業、生物工程、食品及化工領域。
GUD電動高真空球閥特點：
1、標準化、模塊化設計，易于更換及維修；
2、便于清潔的設計；
3、高真空球閥采用節能設計，體積小。
4、可以在真空負壓和正壓工況下使用。
5、電動執行器驅動球閥開關，使用方便。
6、開關到位時，執行器有反饋信號輸出，方便遠程控制。
螺紋連接的外形及連接尺寸
電動真空球閥
型號
|
DN
|
G
|
H
|
E
|
L
|
|
GUD-10G
|
10
|
1/4"
|
153
|
157
|
68
|
|
GUD-16G
|
16
|
1/2"
|
172
|
157
|
72
|
|
GUD-20G
|
20
|
3/4"
|
178
|
157
|
82
|
|
GUD-25G
|
25
|
1"
|
187
|
157
|
90
|
|
GUD-32G
|
32
|
1-1/4"
|
206
|
157
|
112
|
|
GUD-40G
|
40
|
1-1/2"
|
212
|
157
|
120
|
|
GUD-50G
|
50
|
2"
|
265
|
157
|
145
|
|
GUD-63G
|
63
|
2-1/2"
|
305
|
207
|
185
|
|
GUD-80G
|
80
|
3"
|
330
|
207
|
210
|
|
GUD-100G
|
100
|
4"
|
350
|
207
|
268
|
活套法蘭連接（GB6070)
|
電動真空球閥型號
|
DN
|
D
|
D0
|
H
|
E
|
L
|
n-Φd
|
|
GUD-10F
|
10
|
55
|
40
|
153
|
157
|
84
|
4-Φ6.6
|
|
GUD-16F
|
16
|
60
|
45
|
172
|
157
|
84
|
4-Φ6.6
|
|
GUD-25F
|
25
|
70
|
55
|
187
|
157
|
114
|
4-Φ6.6
|
|
GUD-32F
|
32
|
90
|
70
|
206
|
157
|
140
|
4-Φ9
|
|
GUD-40F
|
40
|
100
|
80
|
212
|
157
|
160
|
4-Φ9
|
|
GUD-50F
|
50
|
110
|
90
|
265
|
157
|
170
|
4-Φ9
|
|
GUD-63F
|
63
|
130
|
110
|
305
|
207
|
195
|
4-Φ9
|
|
GUD-80F
|
80
|
145
|
125
|
330
|
207
|
203
|
8-Φ9
|
|
GUD-100F
|
100
|
165
|
145
|
350
|
207
|
280
|
8-Φ9
|
卡箍式連接（GB4982)
電動真空球閥
型號
|
DN
|
D1
|
D
|
H
|
E
|
L
|
|
GUD-10KF
|
10
|
12.2
|
30
|
153
|
157
|
84
|
|
GUD-16KF
|
16
|
17.2
|
30
|
172
|
157
|
84
|
|
GUD-25KF
|
25
|
26.2
|
40
|
187
|
157
|
114
|
|
GUD-32KF
|
32
|
34.2
|
55
|
206
|
157
|
140
|
|
GUD-40KF
|
40
|
41.2
|
55
|
212
|
157
|
160
|
|
GUD-50KF
|
50
|
52.2
|
75
|
265
|
157
|
170
|
