電動三片式球閥概述：

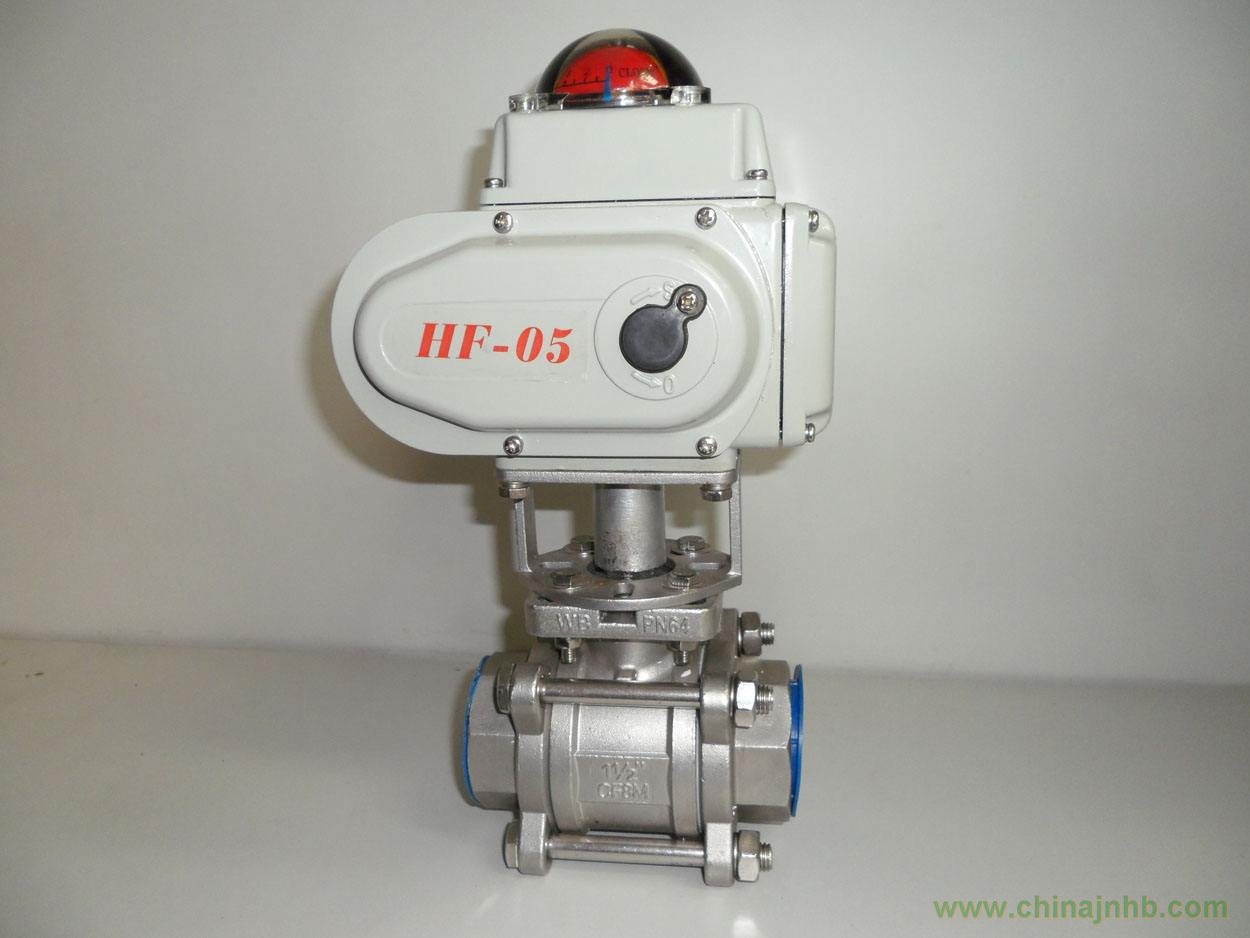

電動三片式球閥Q911F/H由電動執行器與內螺紋三片式球閥組合而成，采用高平臺連接結構，能與執行器完美結合，提高電動內螺紋三片式球閥的整體穩定性。電動內螺紋/焊接三片式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟動輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升溫時，閥桿才不會被沖出。三片式球閥連接形式另有對焊和承插焊，并均可帶國際標準ISO支架平臺和鎖定裝置。電動焊接三片式球閥Q961F/H維修時直接拆卸四只螺栓，閥體中間部分即可取出。電動三片式球閥適用于輕工機械體積小的空間窄的場合。
電動內螺紋三片式球閥原理：
電動內螺紋球閥Q911F/H主要有二片式與三片式兩種閥體結構，有輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，以角行程輸出的扭矩轉動球體0～90°，完成啟閉動作或調節動作。電動內螺紋球閥具有功能強、體積小、性能可靠、配套簡單、流通能力發、特別適合介質是粘稠、含顆粒纖維性質的場合。目前電動螺紋球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
電動三片式焊接球閥Q961F/H特點：
-可以采用對焊和承插焊兩種方式連接。
-流通性好、品質優良、精巧美觀、啟閉力矩小、壽命長。
-球閥高平臺結構、ISO5211連接標準、安裝更加專業和方便。
-雙向密封、介質任意流向、自動補償、自潔功能、可適用纖。
-歐系精裝、技術精湛、品質優良、密封可靠、替代進口。
-適用微小顆粒的懸濁液及粘性介質。
|
|
內螺紋/焊接電動三片式球閥參數：
|
公稱通徑DN(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa
|
|
閥體形式
|
三片式精鑄閥體
|
|
連接形式
|
螺紋式、焊接式
|
|
閥芯形式
|
"O"型球形閥芯
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%(可調)
|
|
可調范圍
|
250：1
|
|
配置執行機構
|
可配角行程電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
