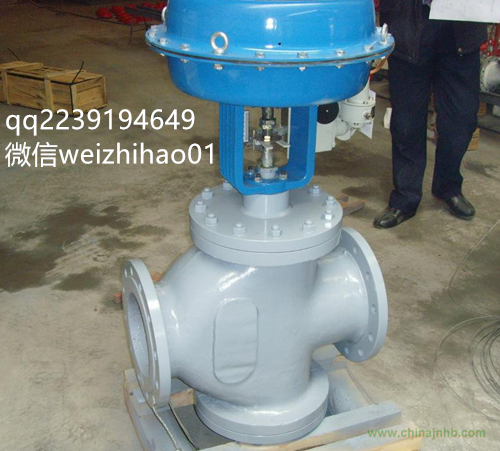

ZMAP/ZMBP 氣動薄膜單座調節閥【用 途】
氣動薄膜單座調節閥是自動控制系統中最常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
ZMAP/ZMBP 氣動薄膜單座調節閥【結構特點】
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
膜 蓋：A3
波 紋 膜片：DING腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
軟密封閥芯：增強聚四氟乙烯
氣動薄膜單座調節閥--規格與技術參數
公稱通徑mm 20 25 40 50 65 80 100 150 200 250 300 350 400
閥座直徑mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 可與本公司
商洽生產
額定流量
系數Kv 直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公稱壓力MPa 0.6 1.6 4.0 6.4
行程mm 10 16 25 40 60 100
流量特性 直線、等百分比、快開型
介質溫度℃ -15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
法蘭尺寸 鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79
法蘭形式 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質 PN
(MPa) 0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥體型式 直通單座鑄造球型閥
閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式 普通式(常溫型)、熱片式(中溫型)、低溫型
可配附件 定位器 手輪 電/氣轉換器 空氣過濾減壓器
可調比R 30:1
氣源接頭 M16×1.5
氣動薄膜單座調節閥--主要技術參數
型 號 ZHA(B)-1 ZHA(B)-2 ZHA(B)-3 ZHA(B)-4 ZHA(B)-5 ZHA(B)-6
有效面積cm2 200 280 400 630 1000 1600
行 程mm 10 16 25 40 60 1000
彈簧范圍KPa 20～100(標準)；40～200；80～240；20～60；60～100
氣動薄膜單座調節閥--允許壓差
供氣壓力
MPa 彈簧壓力
KPa 公稱通徑 20 20 20 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
0.14 20-100 允許壓差MPa 5.3 3.7 2.3 1.3 0.8 0.5 0.5 0.3 0.25 0.2 0.12 0.12 0.08 0.05 0.05 0.035
0.24 40-200 6.4 6.4 5.5 3.1 1.8 1.2 1.1 0.7 0.65 0.45 0.18 0.18 0.10 0.10 0.10 0.07
氣動薄膜單座調節閥--主要技術性能指標
基本誤差％ 不帶定位器 ±5.0
帶定位器 ±1.0
回差％ 不帶定位器 3.0
帶定位器 1.0
死區％ 不帶定位器 3.0
帶定位器 0.4
允許泄漏量L/h 1×10-3×閥額定容量
氣動薄膜單座調節閥主要外形及連接尺寸
DN D PN(MPa) H H1
1.6 4.0 6.4 常 溫型 中溫型
25 280 185 190 200 685 835 115
32 280 200 210 210 696 847 120
40 325 220 230 235 754 905 130
50 325 250 255 265 784 935 145
65 410 275 285 295 1065 1219 180
80 410 300 310 320 1076 1239 195
100 410 350 355 370 1085 1248 200
125 495 410 425 440 1286 1498 245
150 495 450 460 475 1306 1518 255
200 495 550 560 570 1381 1593 275
250 620 670 740 752 1455 1645 380
300 620 770 803 819 1510 1690 430
