一、產品說明

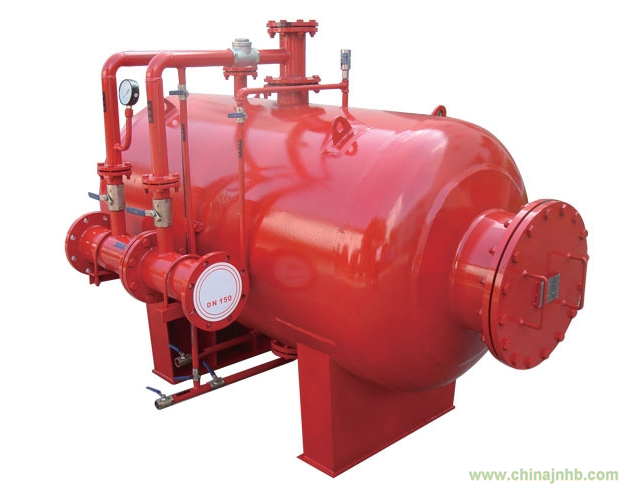

PHYM泡沫液儲罐系列壓力式比例混合裝置由壓力罐，膠囊，比例混合器，安全閥，止回閥，壓力表，單向閥及管道組成。由泵供給壓力水，將泡沫液按一定比例與水混合成泡沫混合液的裝置，由于膠囊將泡沫液與水隔開，泡沫液一次沒用完，下次可以繼續使用，而且混合精度穩定，可靠。
二、工作原理
當壓力水流經比例混合器時一部分壓力水（3%-6%）由支管進入泡沫液儲罐 內擠壓膠囊，置換出等量的泡沫液與另一部分水（97%-94%）在比例混合器內混合成泡沫混合液提供給泡沫產生裝置，產生空氣泡沫進行滅火。
三、外形尺寸
|
型號
尺寸
|
容積
(M3 )
|
D
|
L
|
L1
|
L2
|
B
|
B1
|
H2
|
H1
|
重量
（Kg）
|
|
PHYM□/5
|
0.5
|
800
|
1350
|
700
|
550
|
705
|
400
|
1500
|
700
|
650
|
|
PHYM□/10
|
1.0
|
1000
|
1700
|
625
|
800
|
760
|
330
|
1700
|
800
|
860
|
|
PHYM□/15
|
1.5
|
1000
|
2300
|
1270
|
1100
|
760
|
600
|
1700
|
800
|
1100
|
|
PHYM□/20
|
2.0
|
1200
|
2500
|
1230
|
1025
|
1000
|
390
|
2000
|
900
|
1400
|
|
PHYM□/25
|
2.5
|
1200
|
2700
|
1550
|
1350
|
1000
|
400
|
2000
|
900
|
1600
|
|
PHYM□/30
|
3.0
|
1400
|
2500
|
1320
|
1120
|
1200
|
440
|
2200
|
1000
|
1800
|
|
PHYM□/35
|
3.5
|
1400
|
2720
|
1450
|
1250
|
1200
|
440
|
2200
|
1000
|
1900
|
|
PHYM□/40
|
4.0
|
1400
|
3200
|
1620
|
1420
|
1200
|
440
|
2200
|
1000
|
2050
|
|
PHYM□/50
|
5.0
|
1600
|
3100
|
1700
|
1500
|
1400
|
850
|
2400
|
1100
|
2400
|
|
PHYM□/55
|
5.5
|
1600
|
3220
|
1700
|
1500
|
1400
|
850
|
2400
|
1100
|
2700
|
|
PHYM□/60
|
6.0
|
1800
|
3200
|
1700
|
1500
|
1600
|
840
|
2600
|
1200
|
3000
|
|
PHYM□/76
|
7.6
|
1800
|
3400
|
2000
|
1800
|
1600
|
840
|
2600
|
1200
|
3400
|
|
PHYM□/90
|
9.0
|
2000
|
3450
|
1800
|
1600
|
1800
|
1350
|
2800
|
1300
|
4000
|
|
PHYM□/100
|
10
|
2000
|
3500
|
1800
|
1600
|
1800
|
1350
|
2800
|
1300
|
4900
|
|
PHYM□/110
|
11
|
2000
|
3850
|
2000
|
1800
|
1800
|
1350
|
2800
|
1300
|
5300
|
|
PHYM□/130
|
13
|
2100
|
4300
|
2300
|
2050
|
1900
|
1350
|
2900
|
1350
|
6100
|
|
PHYM□/150
|
15
|
2100
|
4500
|
2300
|
2050
|
1900
|
1350
|
2900
|
1350
|
7100
|
