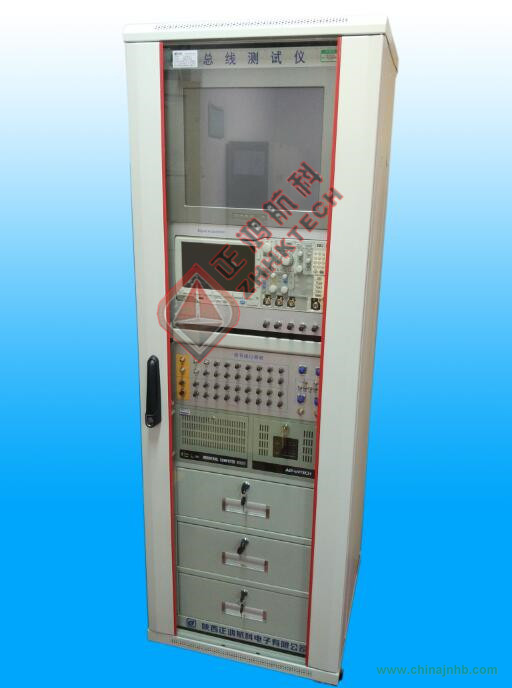

1553B總線測試儀-陜西正鴻航科電子有限公司在測試模擬1553B總線的標準化測試儀器，該儀器是通過簡單直觀的管理工具實現復雜的MIL-STD-1553的測試及模擬功能，主要包括對MIL-STD-1553B總線的在線仿真測試、數據實時顯示、數據分析、數據存盤、數據回放等功能，滿足了設備檢測和故障定位的需要，為總線測試提供了強大的分析工具。
該工具使用起來十分方便、快捷，且不需要用戶任何編程就能設定出完美的各種功能來達到測試、模擬的目的，大量應用于現場測試以及試驗室總線模擬的科研與測試。
陜西正鴻航科的MIL-STD-1553B總線接口卡可作為通訊或仿真測試板卡使用，支持USB, PCI, PXI, CPCI, VME, PC104,PC104 Plus, ISA, 以太網, RS422, RS485等計算機總線平臺，單功能（1個BC、0~31個RT和1個BM，當前僅可單工作模式）、多功能（1個BC、0~31個RT和1個BM，當前可多工作模式），單通道、雙通道、三通道、四通道選擇，通訊速率支持標準1Mbps，以及4Mbps，-40℃～+85℃工業級工作溫度設計，功能豐富，使用方便，利于二次開發。

應用領域：
正鴻航科的MIL-STD-1553B總線產品廣泛應用于航空機載電子系統、飛機綜合航電系統、裝甲車輛綜合電子系統、艦船綜合電子系統、導彈等武器系統中，構建仿真模擬及測試系統平臺。

主要性能：
完全遵守MIL-STD-1553B協議規范
完全遵循GJB289A-97標準
單功能或多功能，1、2、3、4通道選擇
每一通道為雙冗余的A、B通道
支持單條消息的定時發送，分辨率1ms
支持硬件消息條件跳轉功能
支持直接耦合和變壓器間接耦合方式
基于1553B FPGA IP核和DDC BU-61580協議芯片
大容量的數據存儲：16M×16bit
32位時標，分辨率1μs
軟件設置幀間隔和消息間隔時間
消息間隔分辨率1μs
軟件可設置應答超時：0~32768μs
8路TTL數字量輸入和輸出
4路RS422電平數字量輸入輸出
通訊速率支持1Mbps、4Mbps
操作系統：支持Windows2000/NT/XP/WIN7；Linux、Vxworks驅動可定制。
驅動程序：提供標準DLL，支持VC、VB、Delphi、LabVIEW、CVI等標準的開發語言平臺。
應用程序：提供基于對應MIL-STD-1553B產品的應用程序，實現大多數應用所需的總線通訊操作功能，如果購買的是多功能卡，則可輕松實現MIL-STD-1553B總線仿真。
唐先生 13772166871
技術規范：
工作電源：+5VDC
工作溫度：-40℃～+85℃
物理尺寸：CPCI/PXI為3U（可選6U），其它板卡為標準型
連 接 器：PC/104采用雙排插針非總線連接器，其它選用SCSI36、SCSI68、BJ77等。
標配附件：隨產品標配一個對應的連接器接頭。

詳細特性描述：
BC模式（總線控制器）
1~4個BC
自動BC重試，重試通道可選，重試次數可設1~2次
消息間隔時間可設，分辨率1μs
支持單條消息的定時發送，分辨率1ms
支持硬件消息條件跳轉功能
在發送過程中，可隨機暫?；騿又付ǖ南?br /> 在發送過程中，可動態更新BC->RT類型消息的數據區
中斷和查詢兩種消息接收方式
采用鏈表的方式來管理消息，可以動態插入或刪除消息
根據要求，可設置硬件上自動過濾接收指定類型的消息
數據空間：4K×32×16bit
命令字空間：4K×16×16bit

RT模式（遠程終端）
1~4組0-31個RT
非法命令表功能
中斷和查詢兩種消息接收方式
運行中可隨時讀取RT下的某個子RT接收到最新數據
單緩沖和循環緩沖數據發送方式，每個子RT的數據緩存可到4K×16bit
循環緩沖數據接收方式，緩沖區大小：1M×16bit
可以緩存4K條最新發送數據消息及4K條接收數據消息

BM模式（總線監視器）
1~4個BM
命令字過濾功能
采用循環緩沖接收數據
查詢方式來接收數據消息
1M × 16bit的數據區
可緩存128K條最近監控到的消息

增強版支持：
變壓器耦合/直接耦合方式可編程
中斷可編程
支持自測試
BC和RT支持錯誤注入
