重慶星寶刮泥機各部件結構簡介

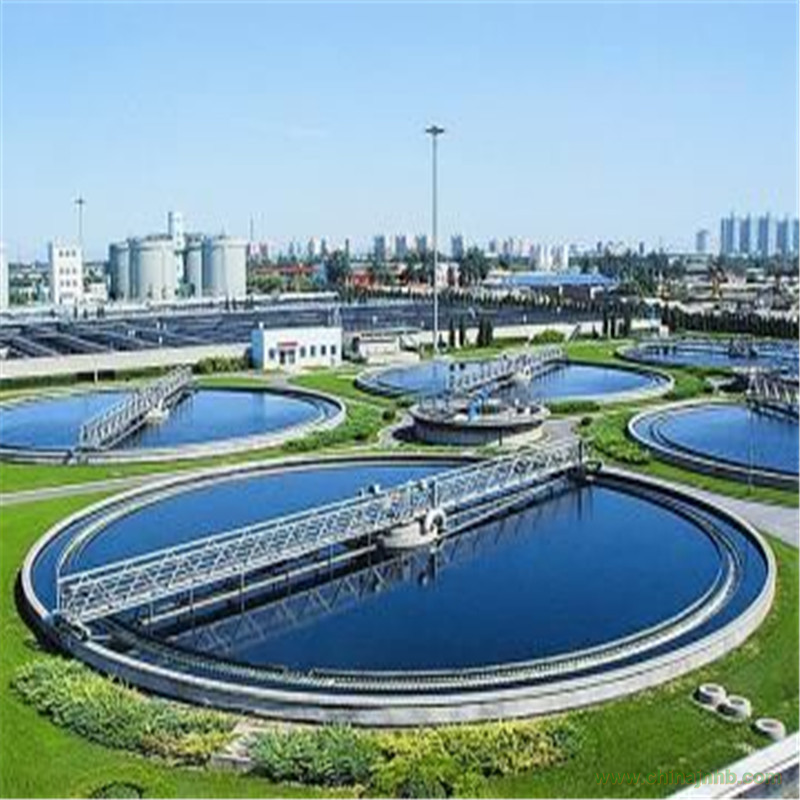

（1）工作橋

工作橋采用型鋼焊接而成，橫跨于濃縮池上，且具有足夠的強度和剛度能承受整臺機的重量、荷載及刮泥阻力產生的扭矩，其許用撓度不大于跨度的1/750。

工作橋上部設有熱浸鍍鋅鋼格板，工作橋?qū)挾炔恍∮?span>1200mm。

（2）驅動裝置

驅動裝置由蝸輪箱、減速機及鏈傳動等部件組成，安裝在工作橋中央。

驅動裝置具有足夠的強度滿足刮泥所需的扭矩，所有機械零件都有足夠的強度，以滿足機械傳動的要求。設有機械過扭矩保護裝置。

所有軸承、鏈條、鏈輪等傳動部件都在水面以上，驅動裝置拆卸軸承時不需拆橋上的人行道。

運行平穩，無異常聲響，傳動部件都在良好的潤滑條件下工作。

驅動電機：電機為戶外型，防護等級IP65。電機功率為0.55kW，轉速1500rpm，電壓為380V，頻率為50Hz。

（3）中心立軸

中心立軸采用圓管制造，上部法蘭與中心傳動減速裝置的傳動軸用螺栓連接，下部軸頭與底軸承配合，傳動軸能承受濃縮機最大的刮泥扭矩。

（4）刮臂

刮臂由上弦、下弦及拉桿等組成，在傳動軸上對稱布置，所有構件均采用不銹鋼材料，刮臂的上弦是水平狀態，下弦與池底坡度平行，刮臂可在最大刮泥轉矩時不發

生扭曲變形。

（5）刮泥裝置

刮泥板從池中心到周邊均勻布置，能有效的將污泥刮送至污泥斗中，刮泥板與池底平行，刮板外緣線速度2.0m/min，刮泥板下緣裝有橡膠刮板，橡膠刮板距池底距離約10mm。

刮泥臂采用雙臂結構，具有足夠的強度和剛度承受刮泥載荷，豎向柵條均勻安裝在刮臂上，以提高污泥的濃縮效果。中心立軸的下端穿在水下軸承上，懸伸于中心泥斗中，并帶動刮刀回轉，防止泥斗內積泥。為保證刮臂工作時的平衡，并設置平衡臂及拉桿。

（6）配套附件

水下軸承采用耐腐蝕、耐磨損的水下軸承，并對刮泥機起徑向定位作用。
