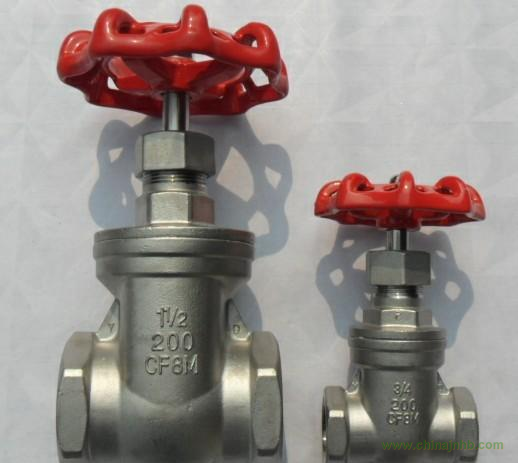

一、不銹鋼絲口閘閥應用規范
公稱壓力:1.6、2.5MPa
適用溫度范圍:-20~232℃~350℃
適用介質:水、油、氣及某些腐蝕性液體(W.O.G)
螺紋類型:G?NPT.BSPT.BSP.DIN259/2999
二、不銹鋼絲口閘閥主要零件材料
|
序號NO.
|
零件名稱
|
材質
|
|
1
|
閥體
|
不銹鋼CF8M/CF8
|
|
2
|
閘板
|
不銹鋼CF8M/CF8
|
|
3
|
閥桿
|
不銹鋼SS316/304
|
|
4
|
閥蓋
|
不銹鋼CF8M/CF8
|
|
5
|
填料
|
聚四氟乙烯
|
|
6
|
止推墊片
|
不銹鋼SS304
|
|
7
|
閥桿架
|
不銹鋼SS316/SS304
|
|
8
|
填料
|
聚四氟乙烯PTFE
|
|
9
|
螺母
|
不銹鋼SS304
|
|
10
|
填料壓蓋螺母
|
不銹鋼SS316/SS304
|
|
11
|
手輪
|
鋁合金
|
|
12
|
銘牌
|
鋁
|
|
13
|
手輪墊片
|
不銹鋼SS304
|
|
14
|
手輪螺母
|
不銹鋼SS304
|
三、不銹鋼絲口閘閥主要連接尺寸及重量
|
SIZE
|
1/2″
|
3/4″
|
1″
|
11/4″
|
11/2″
|
2″
|
|
A
|
15
|
20
|
25
|
32
|
38
|
50
|
|
H
|
90
|
97
|
108
|
120
|
146
|
163
|
|
L
|
55
|
60
|
65
|
75
|
85
|
95
|
|
D
|
70
|
70
|
80
|
80
|
90
|
100
|
