一、產品概述
|

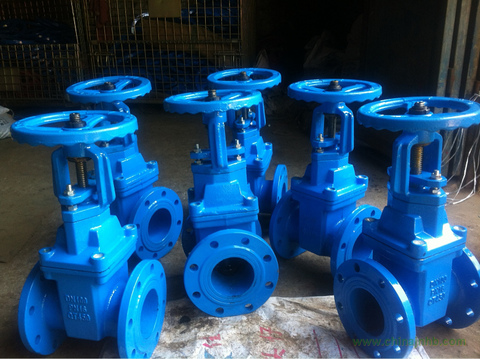

明桿彈性座封閘閥，除具有彈性座封閘閥的優點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業系統.一般安裝于距地面較高位置.
|
二、主要零部件材料
|
名稱
|
材質
|
|
閥體
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
閘板
|
球墨鑄鐵+三元乙丙或丁腈橡膠
|
|
中口墊
|
丁腈橡膠、三元乙丙
|
|
密封圈
|
丁腈橡膠
|
|
支架
|
灰鑄鐵、球墨鑄鐵、鑄鋼
|
|
閥桿
|
不銹鋼
|
|
螺栓
|
不銹鋼
|
|
壓蓋
|
球墨鑄鐵、鑄鋼
|
|
閥桿螺母
|
銅合金
|
|
手輪（傳動帽）
|
可鍛鑄鐵
|
三、主要技術參數
公稱壓力：1.0～2.5MPa工作溫度：0～80℃法蘭標準：GB/T17241.6GB9113
公稱通經：50～400mm適用介質：水、油、氣等試驗標準：GB13927AP1598
四、主要外形連接尺寸
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
|
HA
|
322
|
332
|
350
|
420
|
581
|
581
|
736
|
882
|
1009
|
1300
|
1380
|
|
HC
|
374
|
398
|
429
|
524
|
721
|
736
|
942
|
1031
|
1117
|
1655
|
1805
|
