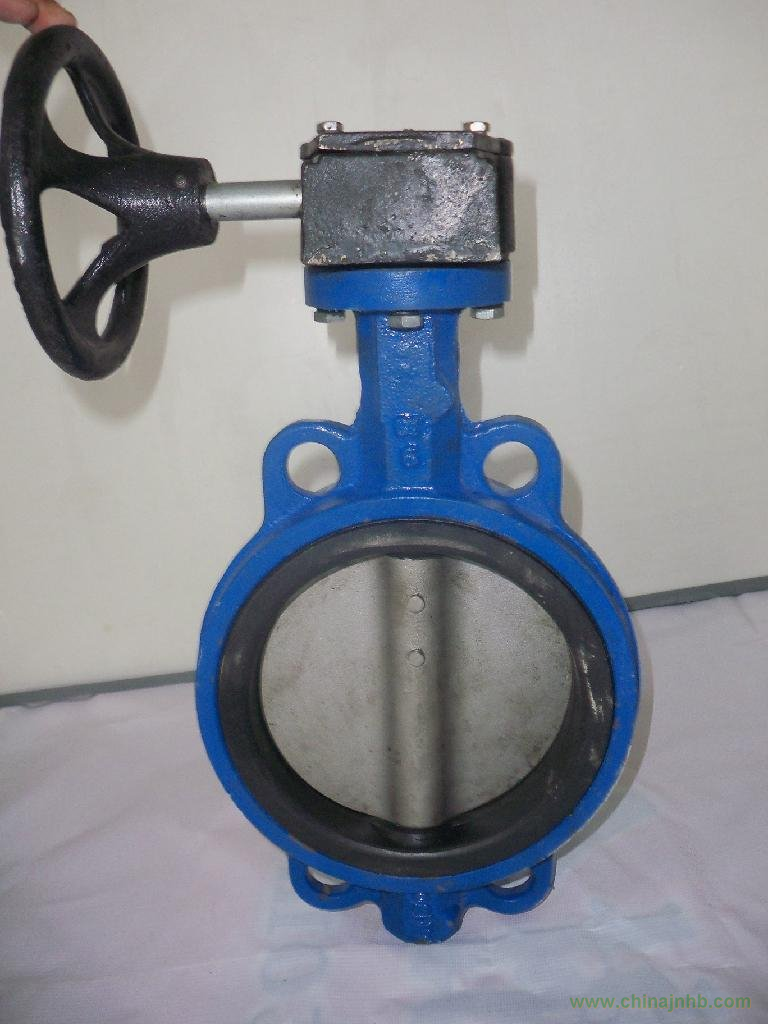

D371X蝸輪對夾式蝶閥概述：
D371X蝸輪對夾式蝶閥是一個圓盤蝶板，在閥體內繞其自身的軸線旋轉從而達到啟閉或調節的閥門，蝶閥全開到全關通常是90°。 啟閉迅速，流體阻力小，可以經常操作。 結構簡單、體積小、重量輕。 可以運送泥漿在管路中積存液體最小。 調節性能可在0～90°靈敏調節。 主要技術參數： 工作溫度： X：60℃ J：80℃ XB或JB：150℃ XC、JC、F46：200℃ SDJD：250℃ XE、JE：250℃ 閥體、閥桿材料 ：閥體材料：鑄鐵、碳鋼、不銹鋼、 閥桿材料：35#不銹鋼 適用介質 ： 水、蒸汽、油品及腐蝕性
|
AD371X蝸輪對夾式蝶閥外形尺寸，連接尺寸和重量
|
|
規格 Size
|
A
|
B
|
C
|
D
|
L
|
H
|
D1
|
n-φ
|
K
|
E
|
n1-φ1
|
φ2
|
G
|
n2-M
|
總量
(kg)
|
|
(mm)
|
(inch)
|
|
50
|
2"
|
161
|
80
|
42
|
52.9
|
32
|
84.84
|
120
|
4-23
|
77
|
57.15
|
4-6.7
|
12.6
|
118
|
-
|
2.5
|
|
65
|
2.5"
|
175
|
89
|
44.7
|
64.5
|
32
|
96.2
|
136.2
|
4-26.5
|
77
|
57.15
|
4-6.7
|
12.6
|
137
|
-
|
3.2
|
|
80
|
3"
|
181
|
95
|
45.2
|
78.8
|
32
|
61.23
|
160
|
8-18
|
77
|
57.15
|
4-6.7
|
12.6
|
143
|
-
|
3.6
|
|
100
|
4"
|
200
|
114
|
52.1
|
104
|
32
|
70.80
|
185
|
4-24.5
|
92
|
69.85
|
4-10.3
|
15.77
|
156
|
-
|
4.9
|
|
125
|
5"
|
213
|
127
|
54.4
|
123.3
|
32
|
82.28
|
215
|
4-23
|
92
|
69.85
|
4-10.3
|
18.92
|
190
|
-
|
7
|
|
150
|
6"
|
226
|
139
|
55.8
|
155.6
|
32
|
91.08
|
238
|
4-25
|
92
|
69.85
|
4-10.3
|
18.92
|
212
|
-
|
7.8
|
|
200
|
8"
|
260
|
175
|
60.6
|
202.5
|
45
|
112.89
76.35
|
295
|
4-25
4-23
|
115
|
88.9
|
4-14.3
|
22.10
|
268
|
-
|
13.2
|
|
250
|
10"
|
292
|
203
|
65.6
|
250.5
|
45
|
92.40
|
357
|
4-29
|
115
|
88.9
|
4-14.3
|
28.45
|
325
|
-
|
19.2
|
|
300
|
12"
|
337
|
242
|
76.9
|
301.6
|
45
|
105.34
|
407
|
4-29
|
140
|
107.95
|
4-14.3
|
31.60
|
403
|
-
|
32.5
|
|
350
|
14"
|
368
|
267
|
76.5
|
333.3
|
45
|
91.11
|
467
|
4-30
|
140
|
107.95
|
4-14.3
|
31.60
|
436
|
-
|
41.3
|
|
400
|
16"
|
400
|
309
|
86.5
|
389.6
|
51.2
72
|
100.47
102.42
|
515
525
|
4-26
4-30
|
197
|
158.75
|
4-20.6
|
33.15
|
488
|
-
|
61
|
|
450
|
18"
|
422
|
328
|
105.6
|
440.51
|
51.2
72
|
88.39
91.51
|
565
585
|
4-26
4-30
|
197
|
158.75
|
4-20.6
|
38
|
539
|
-
|
79
|
|
500
|
20"
|
480
|
361
|
131.8
|
491.6
|
64.2
82
|
96.99
101.68
|
620
650
|
4-26
4-33
|
197
|
158.75
|
4-20.6
|
41.15
|
593
|
-
|
128
|
|
600
|
24"
|
562
|
459
|
152
|
592.5
|
70.2
82
|
113.42
120.46
|
725
770
|
20-30
20-36
|
276
|
215.9
|
4-22.2
|
50.65
|
816
|
-
|
188
|
|
700
|
28"
|
624
|
520
|
163
|
695
|
66
82
|
109.65
|
840
|
24-30
20-36
|
300
|
254
|
8-18
|
55
63.35
|
895
|
4-M33
|
284
|
|
800
|
32"
|
672
|
591
|
188
|
794.7
|
66
82
|
124
|
950
|
24-33
24-39
|
300
|
254
|
8-18
|
66
63.35
|
1015
|
-
|
368
|
|
900
|
36"
|
720
|
656
|
203
|
864.7
|
118
|
117.57
|
1050
|
24-33
|
300
|
254
|
8-18
|
75
|
1115
|
4-M30
|
713
|
|
1000
|
40"
|
800
|
721
|
216
|
965
|
142
|
129.89
|
1160
|
24-36
|
300
|
254
|
8-18
|
85
|
1230
|
4-M33
|
864
|
|
