主要結構

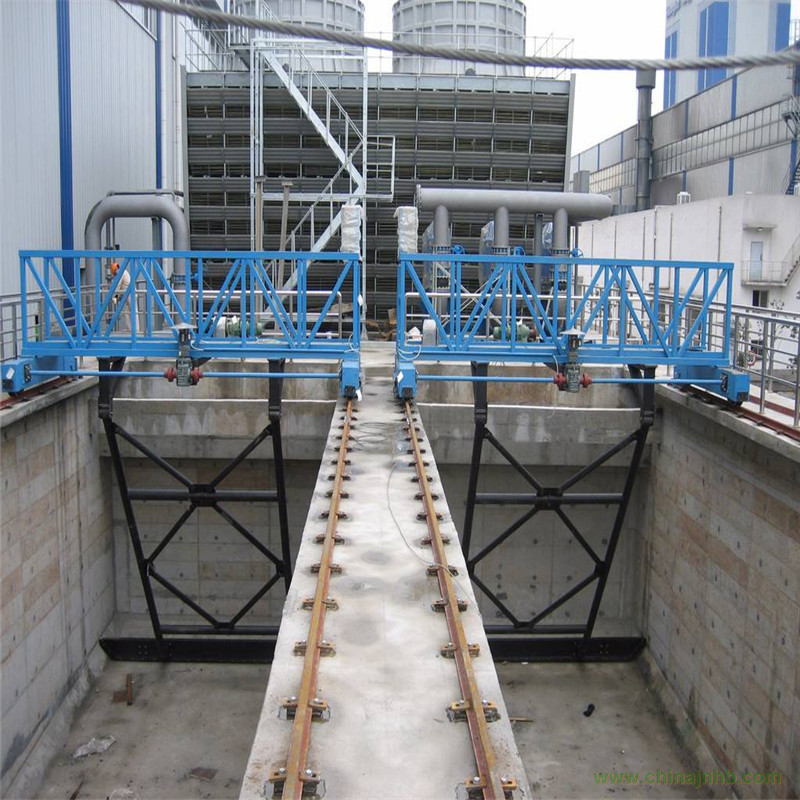

(1)工作橋采用方管焊接成桁架結構，上鋪走道板，工作橋兩側方管桁架兼有欄桿作用，同時設有電線穿線管。工作橋根據長度分段制造后再用高強度螺栓聯接，一端與端梁拼裝并設爬梯（兩端均設爬梯），工作橋另一端與中心支座鉸支連接。

(2)端梁上安裝的驅動裝置采用平行軸斜齒輪式減速機（雙驅動減速機及電機），該裝置結構緊湊，減少了過渡連接產生的誤差，噪音低、傳動扭矩大。并設過力矩保護裝置（采用碟簧開關），過力矩可調節，使刮泥機運行安全可靠。行走輪位于驅動端梁的底部，前后各一只，行走輪采用優質耐磨橡膠鐵心輪制作，直接行走在混凝土池邊平臺。

(3)中心支座及集電裝置中心回轉盤采用專業回轉支承廠生產的單排四點接觸型回轉支承，并具有良好的密封裝置。中心支座安裝在沉淀池中心砼柱上。工作橋與中心支座間采用雙鉸支式聯接，有效減少回轉軸承的傾覆力矩和轉動阻力。中心支座內的大型回轉支承可承受工作橋的最大負荷和巨大的傾覆力矩，消除運轉過程中的振動現象。

 (4)刮板組合由刮臂、刮泥板、拉桿、橡膠板組成。刮泥板折彎成“「”字形，整體刮板呈對數螺線形，可提高污泥收集能力。在刮泥板下端設置有直徑較小的實心尼龍滾輪，刮泥部份的重力由行走輪支承，確保刮泥板平穩刮泥，較傳統結構刮泥效率有一定的提高。當刮泥機啟動時，刮臂會自動向后抬起后，刮板將逐層將污泥刮除，以達到保護設備不會損害的目的及池底不堆積污泥現象。

(5)穩流筒安裝在工作橋下方，采用鋼板制作而成，可根據大小分塊制作現場拼裝，在穩流筒的上部筒端和下部筒端周圍方向用圓弧鋼板加固。

(6)沉淀池出水堰型式為90。三角堰，保證出水平穩。

(7)撇渣裝置由刮渣板、浮渣刮板及支架、刮渣耙、浮渣斗組成。刮渣板用鋼板折彎成“「”字形結構，保證刮板的強度。浮渣擋板有一部分浸入水面，另一部分露出水面，可將水面上的浮渣擋住，刮泥機運行時撇渣板可水面上的將浮渣收集集中再利用刮渣耙刮至渣斗，排出池外。
