XSD多通道數字式儀表、溫度顯示控制儀、XSD/A-S2RRT2V0兩通道顯示儀表

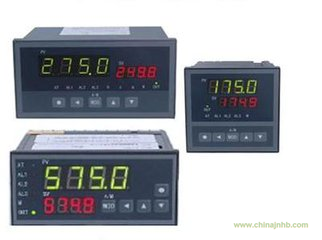

產品名稱：XSD/A-S2RRT2V0兩通道顯示儀表
詳細介紹：
① 2~4個測量通道獨立顯示。加、減、平均、乘、除運算功能和最大值、最小值判斷功能
② 基本誤差優于±0.2%F·S。16位A/D轉換器。測量速度0.2秒/每通道
③ 抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到III級
④ 輸入信號包括：熱電阻，熱電偶，直流電流，直流電壓
⑤ 外形尺寸：160×80 （橫/豎）
⑥ 儀表電源220V AC，（9~30）V DC
基本配置
2通道輸入，雙顯示
擴展功能
① 增加1個測量通道及顯示
② 報警輸出：最多4點
③ 變送輸出：最多2路（隔離）
④ 外供普通電源：24V或12V，電流大于60mA
⑤ 通訊接口：RS 485或RS 232
⑥ 打印機接口（不含打印機單元）
選型表
|
內容
|
代碼說明
|
|
XSD/
|
2通道輸入，雙顯示
|
|
外形尺寸
|
A—
|
160×80×105 或80×160×105
(W×H×L)
|
|
面板形式
(顯示顏色可按訂貨要求)
|
H
|
橫式全數字顯示（紅色）
|
|
S
|
豎式全數字顯示（紅色）
|
|
G
|
豎式雙數字+雙光柱顯示（限2通道儀表），1通道綠色，2通道紅色
|
|
通道數
|
2
|
2通道儀表
|
|
3
|
3通道儀表
|
|
4
|
4通道儀表
|
|
順序表示1，2，3，4通道的輸入信號（其它輸入信號，訂貨時說明）
|
E
|
E
|
E
|
E
|
熱電偶K、S、R、B、N、E、J、T或輻射感溫計
|
|
R
|
R
|
R
|
R
|
熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53或電阻
|
|
I
|
I
|
I
|
I
|
直流電流（4~20）mA、（0~10）mA或（0~20）mA
|
|
V
|
V
|
V
|
V
|
直流電壓（0~5）V、（1~5）V
|
|
M
|
M
|
M
|
M
|
mV信號（訂貨注明范圍）
|
|
W
|
W
|
W
|
W
|
電位器
|
|
L
|
L
|
L
|
L
|
遠傳壓力表
|
|
報警點數量
|
T□
|
T0:無報警 T1~T4：1~4點報警
|
|
變送輸出(獨立供電，全隔離。12位D/A,誤差小于±0.2%)
|
A0
|
無輸出
|
|
A1
|
單輸出
|
|
A2
|
雙輸出
|
|
外供電源
|
B0
|
無外供電源
|
|
B1
|
外供 24V DC，誤差小于±5%，大于60mA
|
|
B2
|
外供 12V DC，誤差小于±5%，大于60mA
|
|
B3
|
外供精密電壓源
|
|
B4
|
外供精密恒流源
|
|
B5
|
其它（訂貨需注明）
|
|
通訊接口
（獨立供電，全隔離，1200~19.2K儀表地址0~99，應答延遲小于500μs）
|
S0
|
無通訊接口
|
|
S1
|
RS-232接口
|
|
S2
|
RS-485接口
|
|
儀表電源
|
V0
|
220V
AC
|
|
V1
|
24V
DC
|
|
V2
|
12V
DC
|
|
V3
|
其它（訂貨需注明）
|
|
打印功能（限A型儀表）（帶硬件時鐘）
|
P
|
P表示打印接口
|
|
非標準功能
|
N
|
N表示非標功能
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
