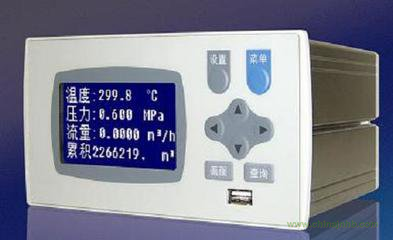

XSR20FA配接電磁流量計的專用積算器
溫度、壓力補償顯示儀
規格型號：XSR20FA
基本性能：
■ 適用于需要溫度、壓力補償運算的應用。
■ 128×64點陣液晶屏顯示，鋁合金外殼。
■ 同時具備電流（電壓）流量輸入通道和脈沖量輸入通道。適應各種流量變送器，傳感器。
■ 標配2路獨立的外供電源，分別用壓力（溫度）和流量變送器供電。
■ 漢字顯示方式，方便的設置引導方式。簡化參數設置過程。
■ 記錄瞬時流量，溫度、壓力的歷史數據（曲線），并可查詢。
■ 3年內每年，每月，每日累積流量記錄及查詢。
■ 停電信息記錄及查詢。
■ 自動屏保功能。
■ 輸入信號測量精度0.2級，測控速度0.6秒。
■ 可選配USB接口，實現記錄數據轉儲。
■ 可選配2點報警輸出，實現各測量值的報警和累積量的預置輸出。
■ 可選配1路變送輸出，可針對各測量值。
■ 可選配通訊接口
選型指南
■ CHJ是經濟型，配接脈沖輸出的變送器，標配變送器電源及2點瞬時流量報警輸出。
■ 用于氣體和蒸汽積算時，一般應選擇帶溫度、壓力補償運算的XSJB或XSR22FC。
■ 用于明渠流量的積算時，應選擇XSR22FA。
■ 用于差壓流量的積算時，應選擇XSR22FB。
■ 用于配接電磁流量計時，應選擇XSR20FA。
■ 用于熱水的熱能積算時，應選擇XSR22HC。
■ 定量控制儀中，XSJD和XSR23DC配接脈沖輸出的變送器。XSJDL可配接脈沖及電流、電壓輸出的變送器。
■ 如果儀表萬一發生故障不能讀出累積流量（熱量），可能導致糾紛時，應采取必要措施記錄故障前的累積值：
① 利用儀表的累積量脈沖輸出，外接計數器。（XSJ可選配該功能）
② 利用計算機從通訊口定時讀累積量并保存。（除CHJ外，其他系列均可選配通訊接口）
③ 外接打印機，定時打印。（除CHJ外，其他系列積算儀均可選配打印接口及打印單元）
④ 利用儀表通訊接口外接輔機（XSR20FA、XSR22FA、XSR22FB、XSR22FC和XSR22HC可選配該功能）
|
內容
|
代碼說明
|
|
XSR20FA-
|
3英寸白底黑字液晶屏（128×64）；溫度、壓力補償；測控速度0.6秒；4Mb記錄內存
|
|
外形尺寸
|
|
160×80×114.5mm 橫式
開孔尺寸：152×76
|
|
流量輸入信號
|
IK
|
直流電流（4-20）mA、（0-10）mA、（0-20）mA 及脈沖輸入3Hz～5kHz
|
|
VK
|
直流電壓（0-5）V、（1-5）V 及脈沖輸入3Hz～5kHz
|
|
溫度輸入信號
|
R
|
熱電阻：Pt100、CU100、CU50（Pt1000需訂貨時注明）
|
|
I
|
直流電流（4-20）mA、（0-10）mA、（0-20）mA
|
|
E
|
熱電偶：K、T、E、S
|
|
壓力輸入信號
|
I
|
直流電流（4-20）mA、（0-10）mA、（0-20）mA
|
|
V
|
直流電壓（1-5）V、（0-5）V
|
|
報警（選件）
|
T1～T2
|
2點繼電器輸出 （250V AC/3A,阻性負載）
|
|
變送（選件）
（分辨率：1/3000；負載能力：600Ω）
|
A1
|
電流輸出（4-20）mA、（0-20）mA、（0-10）mA
|
|
A2
|
電壓輸出（0-5）V、（1-5）V
|
|
A3
|
電壓輸出（0-10）V
|
|
外供電源（流量通道供電）
|
B1
|
24V±5% 50mA以下
|
|
B2
|
12V±5% 50mA以下
|
|
外供電源（溫度通道供電，熱電阻輸入不需要）
|
B1
|
24V±5% 300mA以下
|
|
B2
|
±15V±5% 300mA以下
|
|
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0-99）
|
S1
|
TC ASCII協議 RS232
|
|
S2
|
TC ASCII協議 RS485
|
|
M1
|
Modbus-RTU協議 RS232
|
|
M2
|
Modbus-RTU協議 RS485
|
|
USB轉儲接口（選件）
|
USB
|
|
|
電源規格
|
V0
|
100-240V AC 50/60 Hz
|
|
V1
|
10-24V AC 50/60 Hz；10-24V DC
|
