絲網波紋填料

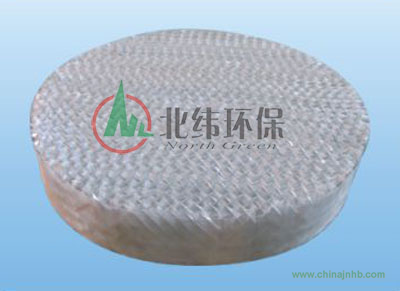

金屬絲網波紋由碳鋼、不銹鋼或絲網等金屬制造的金屬填料，是目前世界各國應用比較廣泛的高效填料，它是由若干平行直列的金屬波紋網片排列組成的圓盤狀填料，波紋對軸線傾角30度或45度，相鄰兩片波紋片方向相反。金屬絲網波紋填料具有比表面積大。空隙率大、重量輕；氣相通路傾角小、有規則、壓降低；徑向擴散良好、氣體接觸充分、幾乎沒有低負荷極限、操作彈性大等特點。試用于難分離和熱敏性物系的常壓精餾、精餾回收等。
二、特性數據
|
填料
型號
|
比表面積m2/m3
|
堆積重度kg/m3
|
空隙率m3/m3
|
每板壓力降Pa/n
|
HETP/mm
|
理論板數m-1
|
F因子
m/s(kg/m3)0.5
|
分段高度
m
|
|
250(AX)
|
250
|
125
|
0.95
|
1040
|
100
|
2.5—３
|
2.5—3.5
|
5
|
|
500(BX)
|
500
|
250
|
0.90
|
40
|
200
|
４—５
|
2.0—2.4
|
3—4
|
|
700(CX)
|
700
|
350
|
0.85
|
67
|
400~333
|
８—10
|
1.5—2.0
|
5
|
