廠家直供：TB3/TB4上提活塞式敞口薄壁取土器

我公司生產的薄壁取土器主要技術指標符合歐美,日本等規范,也符合我國GB50021-2001,JGJ89,DZ25行業標準。

在重點工程諸如：磁懸浮線路，杭州地鐵、沈陽地鐵、哈爾濱地鐵、廣州地鐵,蘇通長江大橋，跨海大橋等工程使用均取得較好效果并得到中外方監理認可。

本實用新型結構上采用上提活塞式以提高取樣率，獨特的六角形芯桿與線切割成型的內六方配合相當，樣管裝配方式與國外和國內規范相同，其材質、硬度、圓度、光潔度、端蓋密封性、制造精度 國內領先。

近幾年不斷技術創新,是一種理想的取土器。同國外進口，價格低。

特點: 配置的取樣管長度是508mm (20英寸) ,另有取樣管長度762mm(30英寸)的配置 比過去取樣管長度300mm ,500mm的配置更具取樣率高、取樣質量好,結構合理。

應用范圍：

本產品適用于GB50021-2001和JGJ89-92規定的在鉆孔中采取部分流塑、軟塑、可塑、粉土、粉砂—級質量.

引用標準：巖土工程勘察規范 GB50021－2001、狀土取樣技術標準 JGJ89-92、敞口簿壁取土 JG/T5061.2-1995、地質鉆探鉆桿鎖接頭 DZ25-83、結構用不銹鋼無縫鋼管 GB/T14975-94。

薄壁取土器操作簡介：

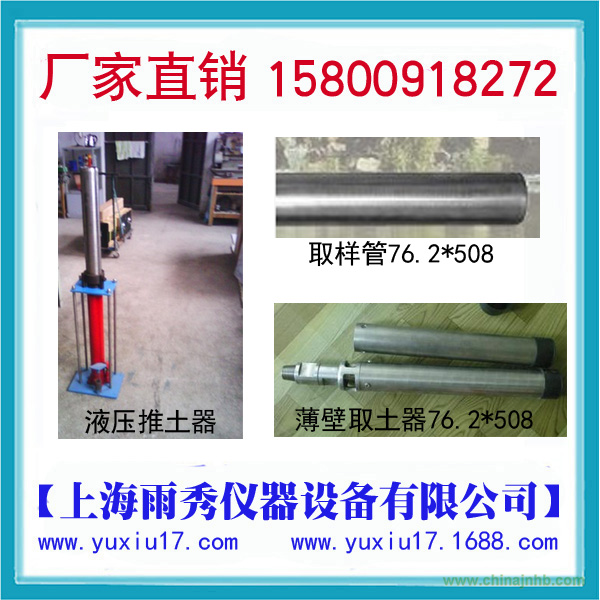

上提活塞式敞口薄壁取土器 76.2X508mm, 采取土樣直徑75mm全不銹鋼材質，配套取樣管及液壓立式推土器均,是工程勘察單位的首選。

儀器特點：

不銹鋼材料制造，活塞芯桿及取樣管選用IGR18Ni9TI材質。上提活塞式樣可以提高取樣效率，樣管裝配方式與國內和國外規范相同。儀器材質、硬度、圓度、壁厚公差、光潔度、端蓋密封性、制造精度等屬國內領先。該取土器可以在鉆孔中采取一級質量的原狀流塑、軟塑、可塑、粉土、粉砂。具有取樣質量好、取樣率高、使用方便等優點。本儀器無廢土筒,面積比9.26-9.86% 內間隙比0刃角7度 刃寬0.6mm.

結構示意圖　　1-接頭; 2-取土器頭; 3-六角提桿; 4-活塞及“O”型密封圈; 5-薄壁取樣管

操作說明

1.采用勻速壓入法或者重錘少擊法取樣為佳。508mm取樣管、一次取樣長度≤440mm，762mm取樣管一次取樣長度≤690mm;

2.鉆桿向右旋轉一圈使土樣與地層斷開，上提至地面后清洗樣管外表，蓋上配套橡膠蓋（樣管表面稍有濕潤，橡膠蓋極易蓋上）；

3.用內六角扳手卸下三只固定螺絲，拔出樣管，管內空缺部分以廢土填滿后蓋上2只橡膠蓋（土樣含水高可用蠟封）,裝入專用防震鐵箱內.  備注：取樣管整箱購買配置專用防震鐵箱。

4.使用后清洗頭部（如需解體，只能擰開芯桿與上接頭螺紋）裝空取樣管。

注意事項：1.橡膠蓋不耐油，請勿與油脂（硅油，蓖麻油除外）接觸

          2.用戶第一次使用，橡膠蓋比較難打開，說明密封性能良好。如果有需要打開橡膠蓋，千萬不要硬拉或者翻卷。只需要用小起子插入，旋轉一周，或在縫隙處滴水即可旋轉拔出。

國外相同類型取土器　　Open drive type thin wall sampler    Thin-walled tube geotechnical sampling of soils

全不銹鋼制造，TB3型不銹鋼取樣管外徑3英寸（外徑76.2mm），面積比9.86%，樣管長508mm ，762mm二種。

TB4型不銹鋼取樣管外徑4英寸（外徑101.6mm）面積比面積比9.26%，樣管長508mm ，762mm二種。

(樣管長508是國內規格, 樣管長762是國外規格，國內也推廣使用)

客戶根據工程需要 另選薄壁取土器配套取樣管 ：

TB3型取樣管外徑76.2mm 取樣管長度508 mm取樣管      6支裝/專用鐵防震箱(國內使用)

TB3型取樣管外徑76.2mm 取樣管長度762 mm 取樣管     6支裝/專用鐵防震箱（國外也適用）

TB4型取樣管外徑101.6mm 取樣管長度508 mm 取樣管    4支裝/專用鐵防震箱（國內使用）

TB4型取樣管外徑101.6mm 取樣管長度762 mm 取樣管    4支裝/專用鐵防震箱（國外也適用）

液壓腳踏式推土器（只適用于長度508mm的取樣管）價格低。 新近研發      經濟實用

出口規格需配 手搖推土器 (適用于762mm的取樣管) 價格比較高.

取樣管所需箱數和液壓腳踏式推土器 根據工程量選配即可.
