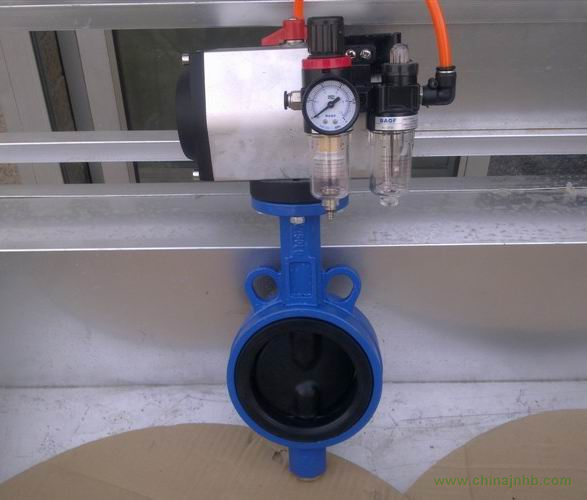

D671X氣動蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。氣動蝶閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
產品特點
1、氣動蝶閥閥體只需最小的安裝空間,任務原理容易牢靠。
2、氣動蝶閥具有很大的流通性能，經過閥門的壓力損失極小。
3、氣動蝶閥具有十分明顯的經濟性，尤其是較大口徑的蝶閥。
4、氣動蝶閥的閥體配合規范的凸面管道法蘭。
5、氣動蝶閥近似等百分比的流量特性，可用于調節或開關式控制。
6、氣動蝶閥特殊的閥座密封合適于介質較干凈的液體和氣體。
氣動執行器
采用新型GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW型系列氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
技術參數和性能
|
D671X氣動蝶閥氣動執行器技術參數
|
D671X氣動蝶閥閥體參數
|
|
類 型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
DN40～500mm
|
|
氣源壓力
|
雙作用：2-8bar/單作用：4-8bar
|
公稱壓力
|
PN1.0、1.6MPa
|
|
輸出力矩
|
雙作用：4N·M～10560N·M
|
閥軸材質
|
碳鋼、304/316/316L不銹鋼
|
|
單作用：7N·M～2668N·M
|
閥體材質
|
球墨鑄鐵、 碳鋼、不銹鋼
|
|
工作溫度
|
常溫型：-20℃～80℃（丁腈橡膠O型圈）
|
閥板材質
|
球墨鑄鐵、304/316/316L不銹鋼 、尼龍
|
|
高溫型：-20℃～160℃（氟橡膠O型圈）
|
閥座密封
|
EPDM、NBR、耐磨橡膠
|
|
動作范圍
|
0～90°±5°
|
結構形式
|
中線型 、無銷型
|
|
接口螺紋
|
GTD40～GTD83 G1/8″
|
溫度
|
EPDM≤80℃；NBR≤68℃
|
|
GTD110～GTD350/ATD50～200 G1/4″
|
適用介質
|
水、空氣、天然氣
|
|
閥位信號
|
定位器：4～20mA/回信器：全開全關信號
|
特點
|
用途廣、整體造價低、流量大、流阻小
|
