一、產品詳細

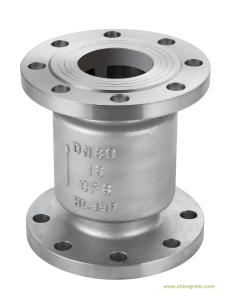

H42H/W不銹鋼法蘭立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。
本閥門由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
二、性能規范：上海丹青閥門有限公司
|
技術參數
|
壓力等級
|
|
16
|
20
|
25
|
32
|
35
|
40
|
45
|
50
|
60
|
|
工作壓力（Mpa）
|
≤16
|
≤20
|
≤25
|
≤32
|
≤35
|
≤40
|
≤45
|
≤50
|
≤60
|
|
試驗壓力（M）
|
強度
|
24
|
30
|
37.5
|
48
|
52.5
|
60
|
67.5
|
75
|
90
|
|
密封
|
17.6
|
22
|
27.5
|
35.2
|
38.5
|
44
|
49.5
|
55
|
66
|
|
介質
|
水、油等
|
|
溫度
|
≤120℃ 上海欣丹青門有限公司
|
三、主要外形尺寸：
|
稱壓力
PN
|
公稱通徑
DN
|
主要連接尺寸
|
|
L
|
D
|
D 1
|
D 2
|
D 6
|
b
|
f
|
f 1
|
Z-φd
|
|
1.6MPa
|
40
|
200
|
145
|
110
|
85
|
-
|
16
|
2
|
-
|
4-18
|
|
50
|
230
|
160
|
125
|
100
|
-
|
16
|
2
|
-
|
4-18
|
|
65
|
290
|
180
|
140
|
120
|
-
|
18
|
2
|
-
|
4-18
|
|
80
|
310
|
195
|
165
|
135
|
-
|
20
|
3
|
-
|
8-18
|
|
100
|
350
|
215
|
180
|
155
|
-
|
20
|
3
|
-
|
8-18
|
|
125
|
400
|
245
|
210
|
185
|
-
|
22
|
3
|
-
|
8-12
|
|
150
|
480
|
280
|
240
|
210
|
-
|
24
|
3
|
-
|
8-23
|
|
200
|
600
|
335
|
295
|
265
|
-
|
26
|
3
|
-
|
12-23
|
