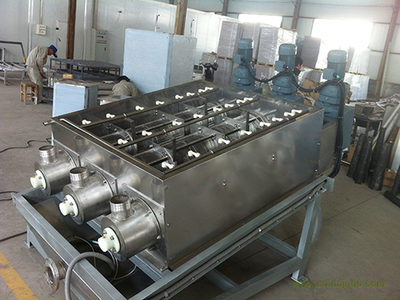

污泥脫水機工作原理及主要結構：
疊螺污泥脫水機由疊螺體、驅動裝置、濾液槽、混合系統、架體等組成。疊螺污泥脫水機工作時，通過污泥泵將污泥提升至混合槽后，此時，加藥泵也定量地對混合槽輸送藥液，攪拌電機帶動整個攪拌系統將污泥與藥液進行充分混合，從而產生礬花，當液位達到液位傳感器上位時，此時液位傳感器得到信號，使得疊螺主體電機工作，從而開始壓濾流入至疊螺主體內污泥，在螺旋軸的作用下，將污泥一步一步提升至污泥出口，濾液則從固定環和游動環之間的間隙中流出來。
|
項目
|
規格
|
|
尺寸
|
L2069×W1000×H1040 [㎜]
|
|
總功率
|
1.11 [kW]
|
|
供電
|
功率 1φ 380V/50Hz
|
制控 1 φ220V/50Hz
|
|
疊螺主體
|
規格
|
Φ130
|
|
數量
|
2
|
|
材質
|
濃縮部： SUS304
脫水部：SUS304
|
|
疊螺減速機
|
型號
|
NMRV63
1：100
|
|
|
規格
|
防水 (IP54)
|
|
|
功率
|
0.4kwx2
|
|
|
絮凝混合槽
|
尺寸
|
L 540×W540×H 1000 [㎜]
|
|
|
容量
|
約280[L]
|
|
|
材質
|
SUS304
|
|
|
絮凝混合槽
攪拌減速機
|
型號
|
NMRV40
1：60
|
|
|
規格
|
防水 (IP54)
|
|
|
功率
|
0.2[kW]
|
|
|
操作盤
|
尺寸
|
W 500×H 600×D 250 [㎜]
|
