概述

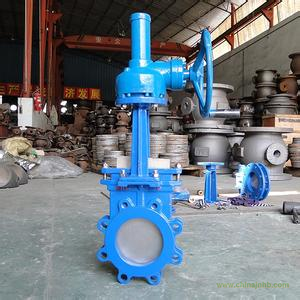

PZ573傘齒輪對夾式刀形閘閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。
PZ573傘齒輪對夾式刀形閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸 DN50~DN800，可在工作壓力 0.6MPa~1.6MPa，使用溫度
≤100℃
情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。
產品特點
超短結構長度，節省材料，可使管路系統整體重量大大減輕。
占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。
閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。
主要外形及連接尺寸(mm)
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
|
0.6
|
50
|
43
|
90
|
110
|
475
|
4-M12
|
1.0
|
50
|
43
|
100
|
125
|
475
|
4-M16
|
|
65
|
46
|
110
|
130
|
500
|
4-M12
|
65
|
46
|
120
|
145
|
500
|
4-M16
|
|
80
|
46
|
125
|
150
|
535
|
4-M16
|
80
|
46
|
135
|
160
|
535
|
4-M16
|
|
100
|
52
|
145
|
170
|
605
|
4-M16
|
100
|
52
|
155
|
180
|
605
|
8-M16
|
|
125
|
56
|
175
|
200
|
665
|
8-M16
|
125
|
56
|
185
|
210
|
665
|
8-M16
|
|
150
|
56
|
200
|
225
|
765
|
8-M16
|
150
|
56
|
210
|
240
|
765
|
8-M20
|
|
200
|
60
|
255
|
280
|
880
|
8-M16
|
200
|
60
|
265
|
295
|
880
|
8-M20
|
|
250
|
68
|
310
|
335
|
1020
|
12-M16
|
250
|
68
|
320
|
350
|
1020
|
12-M20
|
|
300
|
78
|
362
|
395
|
1220
|
12-M20
|
300
|
78
|
368
|
400
|
1220
|
12-M20
|
|
350
|
78
|
412
|
445
|
1375
|
12-M20
|
350
|
78
|
428
|
460
|
1375
|
16-M20
|
|
400
|
102
|
462
|
495
|
1560
|
16-M20
|
400
|
102
|
482
|
515
|
1560
|
16-M22
|
|
450
|
114
|
518
|
550
|
1720
|
16-M20
|
450
|
114
|
532
|
565
|
1720
|
20-M22
|
|
500
|
127
|
568
|
600
|
1870
|
16-M20
|
500
|
127
|
585
|
620
|
1870
|
20-M22
|
|
600
|
154
|
670
|
705
|
2220
|
20-M22
|
600
|
154
|
685
|
725
|
2220
|
20-M27
|
|
700
|
165
|
775
|
810
|
2570
|
24-M22
|
700
|
165
|
800
|
840
|
2570
|
24-M27
|
|
800
|
190
|
880
|
920
|
3030
|
24-M27
|
800
|
190
|
898
|
950
|
3030
|
24-M30
|
|
900
|
203
|
980
|
1020
|
3430
|
24-M27
|
900
|
203
|
1005
|
1050
|
3430
|
28-M30
|
|
1000
|
216
|
1080
|
1120
|
3470
|
28-M27
|
1000
|
216
|
1110
|
1160
|
3470
|
28-M30
|
|
1200
|
254
|
1295
|
1340
|
4230
|
32-M30
|
1200
|
254
|
1325
|
1380
|
4230
|
32-M36
|
