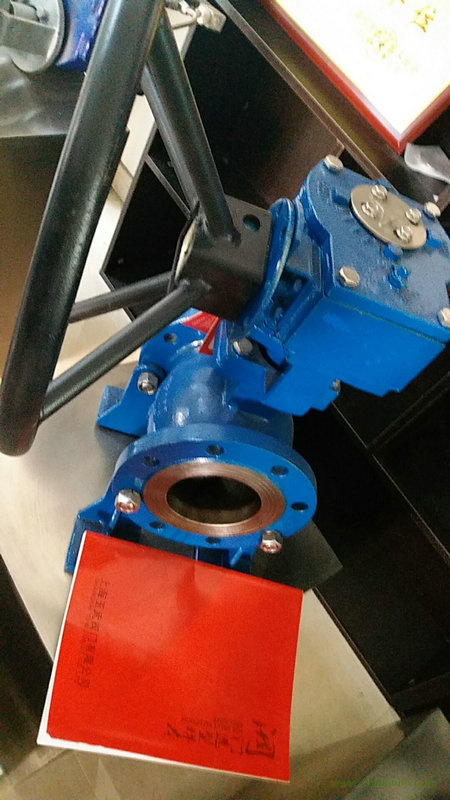

蝸輪V型球閥介紹
球閥往往是靠閥后或閥前閥座達到單面密封的,只有極個別特殊場合才使用閥前,閥后雙面密封.因此,在通常情況下,只有一半球面(甚至更少)起密封作用,于是產生了V形球球閥.
V形球特點:
1、球體重量輕,這對于節約材料尤其是貴重金屬材料有不可低估的經濟效益.
2、精加工表面體積小,減少加工時間
3、能有效地減小球閥啟動時的慣性力.
主要用于輸送纖維和紙漿等介質.球體上的V形缺口能起切斷作用,以避免纖維物料粘在球體.閥體和閥座之間,另外V形球還廣泛用來調節流量.
一、蝸輪V型球閥結構特點
傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。
二、蝸輪V型球閥主要零件材料
|
零件 名稱
|
材料
|
|
閥體
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
閥蓋
|
WCB
|
ZG1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
閥桿
|
2Cr13
|
38CrMoA1
|
1Cr18Ni9Ti
|
1Cr18NiMo2aTi
|
|
球體
|
WCB+HCr
|
1Cr5Mo
|
18-8CrNi
|
18-12CrNiMo
|
|
閥座
|
PTFE/13Cr/CrNi SS+STELLITE
|
|
螺柱
|
B7/35CrMoA
|
1Cr17Ni2
|
|
螺母
|
2H/45
|
2Cr13
|
|
填料
|
PTFE/增強柔性石墨
|
三、蝸輪V型球閥PN1.6MPa主要連接尺寸及重量
|
公稱通經
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
500
|
|
L
|
124
|
145
|
165
|
194
|
210
|
229
|
243
|
297
|
338
|
520
|
600
|
|
H
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
470
|
580
|
|
手動
|
H1
|
107
|
125
|
152
|
178
|
300
|
330
|
398
|
495
|
580
|
670
|
840
|
|
E
|
-
|
-
|
-
|
-
|
-
|
-
|
116
|
116
|
171
|
257
|
257
|
|
F
|
-
|
-
|
-
|
-
|
-
|
-
|
350
|
350
|
400
|
400
|
400
|
|
W
|
230
|
40
|
400
|
650
|
1050
|
1050
|
600
|
600
|
800
|
800
|
800
|
|
Wt(Kg
|
12
|
16
|
22
|
35
|
58
|
74
|
205
|
322
|
460
|
864
|
1600
|
|
電動
|
H2
|
-
|
-
|
-
|
-
|
-
|
554
|
600
|
652
|
760
|
830
|
940
|
|
L1
|
-
|
-
|
-
|
-
|
-
|
235
|
235
|
235
|
259
|
400
|
410
|
|
氣動
|
H3
|
274
|
379
|
389
|
479
|
552
|
736
|
736
|
926
|
1059
|
1393
|
1583
|
|
L2
|
270
|
405
|
405
|
576
|
576
|
776
|
776
|
776
|
1060
|
1360
|
1360
|
