一 、產品介紹：
活性炭常用于氣體的吸附、分離和提純、溶劑的回收、糖液、油脂、甘油、藥物的脫色劑，飲用水或冰箱的除臭劑，防毒面具的濾毒劑，還可用作催化劑或金屬鹽催化劑的截體。
活性炭吸附器又可稱為活性炭吸附塔、活性炭吸附裝置，活性炭廢氣處理設備，活性炭過濾器，活性炭設備。活性炭吸附器常適用于：各種有機廢氣處理、特別是噴漆廢氣處理、油墨廢氣、焊錫廢氣、塑膠廢氣處理等用應最為廣泛。
噴漆廢氣經水噴淋預處理后+活性炭吸附高空排放
二、工作原理：
有機廢氣氣體由風機提供動力，正壓或負壓進入活性炭吸附器，廢氣與具有大表面的多孔性的活性炭接觸 ，廢氣中的污染物被吸附，使其與氣體混合物分離而起到凈化作用，凈化氣體高空達標排放。
不含塵機廢氣處理活性炭吸附工藝流程圖
含塵含高溫機廢氣經活性炭吸附處理工藝流程圖
三、活性炭吸附設備結構：
QL系列活性炭吸附器設備產品特點：
①.活性炭吸附單元在設備箱體內分層抽屜式安裝，能夠非常方便從兩側的檢查門取出。
②.檢查門開啟方便、密封嚴密。可以分別打開，單獨取下。
③.基架用槽鋼制作。堅固的基架可以保證設備安裝和運輸?shù)囊蟆?
④.進（出）氣口是法蘭式接口，可以連接風管。可以根據實際要求安排尺寸、位置、方向。例設箱體頂部或側面。
⑤.含塵有機廢氣需經預處理設備后方可進入活性炭吸附器凈化達標排放。
⑥.活性炭吸附設備可根據不同的廢氣性質選用不同材質：主體可選用不銹鋼、炭鋼、鍍鋅板、PP板等。

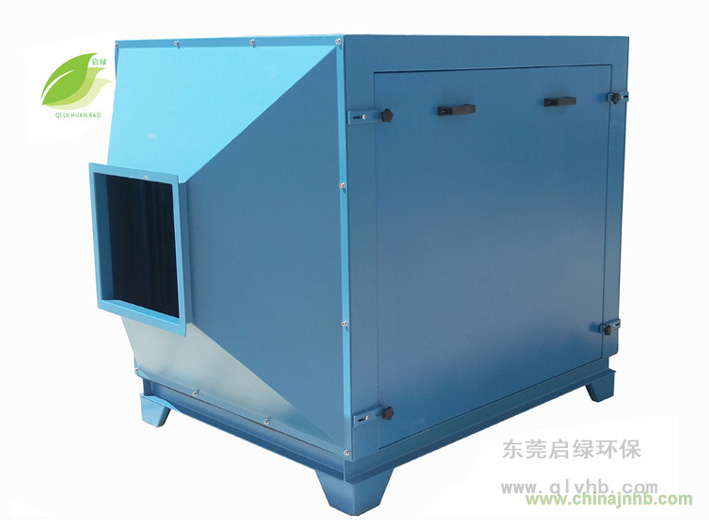

活性炭吸附器產品結構平面圖示
四、活性炭吸附塔說明：
活性炭是一種黑色粉狀、粒狀或丸狀的無定形具有多孔的炭。主要成份為炭，還含有少量氧 、氫、硫、氮、氯。也具有石墨那樣的精細結構，只是晶粒較小，層層不規則堆積。具有較大的表面積（500～1000㎡/克）。有很強的吸附能力，能在它 的表面上吸附氣體，液體或膠態固體。對于氣、液的吸附可接近于活性炭本身的質量的。
活性炭吸附作用是具有選擇性，非極性物質比極性物質更易于吸 附。在同一系列物質中，沸點越高的物質越容易被吸附，壓越大、溫度越低，濃度越高，吸附量越大，反之，減壓 、升溫有利氣體的解吸。
煤質顆粒活性炭圖
當有機廢氣氣體由風機提供動力，正壓或負壓進入活性炭吸附塔體，由于活性炭固體表面上存在著未平 衡和未飽和的分子引力或化學健力，因此當此固體表面與氣體接觸時，就能吸引氣體分子，使其濃聚并保持在固體表面，污染物質及氣味從而被吸附，廢氣經活性炭吸附塔后，進入設備排塵系統，凈化氣體高空達標排放。
印刷廢氣處理工程活性炭吸附工藝流程平面圖示
五、活性炭吸附塔適用范圍：
活性炭吸附塔主要應用于：各種有機廢氣凈化，特別是噴漆廢氣處理、油墨廢氣、焊錫廢氣、塑膠廢氣處理用應最為廣泛。
六、 活性炭吸附器設備型號及相關參數：
|
型 號
|
處理風量（m3/h）
|
設備阻力
|
活性炭量
（Kg）
|
吸附率（%）
|
法蘭進口徑
（mm）
|
法蘭出口徑
（mm）
|
外 型 尺寸
（mm）
|
|
QL-HXT3000
|
3000
|
600~700
|
75
|
90
|
Φ300
|
Φ350
|
1500×1250×1450
|
|
QL-HXT5000
|
5000
|
600~700
|
125
|
90
|
Φ350
|
Φ400
|
2000×1250×1450
|
|
QL-HXT10000
|
10000
|
600~700
|
250
|
90
|
Φ450
|
Φ500
|
2500×1250×1450
|
|
QL-HXT15000
|
15000
|
700~800
|
375
|
90
|
Φ500
|
Φ550
|
3000×1250×1450
|
|
QL-HXT20000
|
20000
|
700~800
|
500
|
90
|
Φ600
|
Φ650
|
3500×1250×1450
|
|
QL-HXT25000
|
25000
|
700~800
|
625
|
90
|
Φ700
|
Φ750
|
3500×1250×2200
|
|
QL-HXT30000
|
30000
|
700~800
|
750
|
90
|
Φ800
|
Φ850
|
4000×1250×2200
|
|
QL-HXT35000
|
35000
|
800~900
|
875
|
90
|
Φ850
|
Φ900
|
4500×1250×2200
|
|
QL-HXT40000
|
40000
|
800~900
|
1000
|
90
|
Φ900
|
Φ950
|
4500×1500×2200
|
|
QL-HXT45000
|
45000
|
900~1000
|
1125
|
90
|
Φ950
|
Φ1000
|
5000×1500×2200
|
|
QL-HXT50000
|
50000
|
900~1000
|
1250
|
90
|
Φ1000
|
Φ1050
|
5500×2200×2200
|
七、活性炭吸附器工程案例
焊錫有機廢氣處理活性炭吸附塔工程
噴漆有機廢氣處理活性炭吸附塔工程
