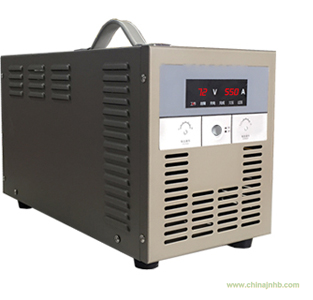

SYL-AC220V/DC24V500A穩壓恒流可調直流電源系列主要性能特點及說明書


● 該電源廣泛應用于廣播電視發射、通信、電力電子、科研、電鍍、水處理、鉛酸蓄電池充電等設備。

● 采用開關電源電路，體積小、重量輕、效率高。

● 開關電源控制芯片采用進口軍用級IC，功率逆變管采用進口快速IGBT，其余元件則采用進口工業等級器件，電路設計優化合理，生產工藝

嚴格完善，保證機器的可靠性和穩定性。

● 輸入電壓范圍寬。

● 輸出穩壓值可在0-24V額定范圍內連續調節。

● 輸出電流值為50—500A額定范圍內連續調節。

● 如需加大輸出電流，輸出可直接多臺并聯，無需均流處理。

● 可與蓄電池長期連接，不會產生過充電。

● 輸入過流保護；輸出短路、過流、過壓保護；整機過熱保護。

●智能溫控風扇散熱。

主要技術指標

● 環境條件

工作溫度：        (-20～50)℃；  貯存溫度：(-40～70)℃；

 相對濕度：        90%(40±2℃)； 大氣壓力：(70～106)kPa；

● 整機外形尺寸：   長310mm   高240mm   深550mm

● 整機重量：       15Kg

● 輸入電壓         AC220V（380V）

● 輸出穩壓值       DC24V （可選擇做可調12-24V）

● 輸出電流值    500A   （可選擇做可50-500A）

● 輸出功率        12000W

● 效率             >90%

● 負載調整率       <1%

● 電壓調整率       <0.1%

● 紋波電壓         ≤1%

● 整機過熱保護閾值 80-85℃

● 保護             輸出過壓、過流、短路；整機過熱

● 絕緣電阻         ≥20MΩ

● 輸入對機殼耐壓   ≥AC1000V

● 輸入對輸出耐壓   ≥AC1000V

● 輸出對機殼耐壓   ≥AC500V

● 平均無故障時間   ≥100000h

使用說明

● 開箱：開箱時應檢查箱內隨機附件：使用說明書一份,產品保修卡一份。

● 通電前檢查：經過儲存與運輸的開關電源通電前應檢查運輸中的受損情況,如螺絲是否松動，外觀有無異樣，電源線、接線柱是否震脫以

及是否受潮等，如有上述現象發生應及時妥善處理。

●接線:本機電源開關控制的是機內輔助電源,為安全起見,請在電源輸入端加空氣開關控制電源輸入，按后檔板的標識接好安全地線及輸入電

源線，確認連接無誤，接頭牢固。注意接入的輸入電源的電壓是否與說明書上的標稱電壓相符

●空載通電：啟動電源開關，此時面板上的電

壓表應有輸出電壓顯示。用小螺絲刀調節面板上的電壓調節電位器至所需的穩壓值，調節范圍為標稱值的±15%；順時針調節電位器輸出電壓

增大，逆時針調節電位器輸出電壓減小。

●散熱風扇為溫控式，當機內溫度超過風扇的啟轉溫控點時，機內風扇即可啟轉,風扇轉速隨輸出電壓和電流的不同而有快有慢，這屬正常情
況；工作時，請務必不要擋住風扇的進出風口。

●當機內溫度過高達到過熱關機溫度閾值時，機器將自動停止工作而確保不被損壞；當溫度稍有下降則會自動啟動恢復工作。

●電源設備在使用時，空氣中的塵埃、酸、腐蝕性氣體或物質等應不超過正常

含量，并且應無劇烈震動、顛簸、雨淋。盡量避免陽光直射。

 ●做好定期除塵工作，可大大提高電源設備的壽命和可靠性(除塵時可用干燥的壓縮空氣，但內有高壓切勿打開機殼并小心謹慎勿傷內部器
件)。

●電源設備長期閑置不用時，應將電源存放于干燥通風的房間內。存放時間超過6個月應給電源設備通電工作半小時以上，給電解電容

器進行賦能處理

●警告：只有在加電試驗正常無誤時，才能與受電負載設備連接。

●出現故障及問題時的處理：開機后若發現工作不正常時應切斷穩壓電源的電源開關，仔細檢查機器內外連接是否正確，連接螺絲是否松動，各開關、旋鈕的位置是否正確，如出現用戶難于處理的問題切勿擅自旋出螺絲而取下機殼。因為機內有高壓電，沒有專業知識及儀器設備不要自行修理,以免造成觸電事故，請及時通知我廠及經銷商解決。
